Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
285
Зависимость:
См. P2864

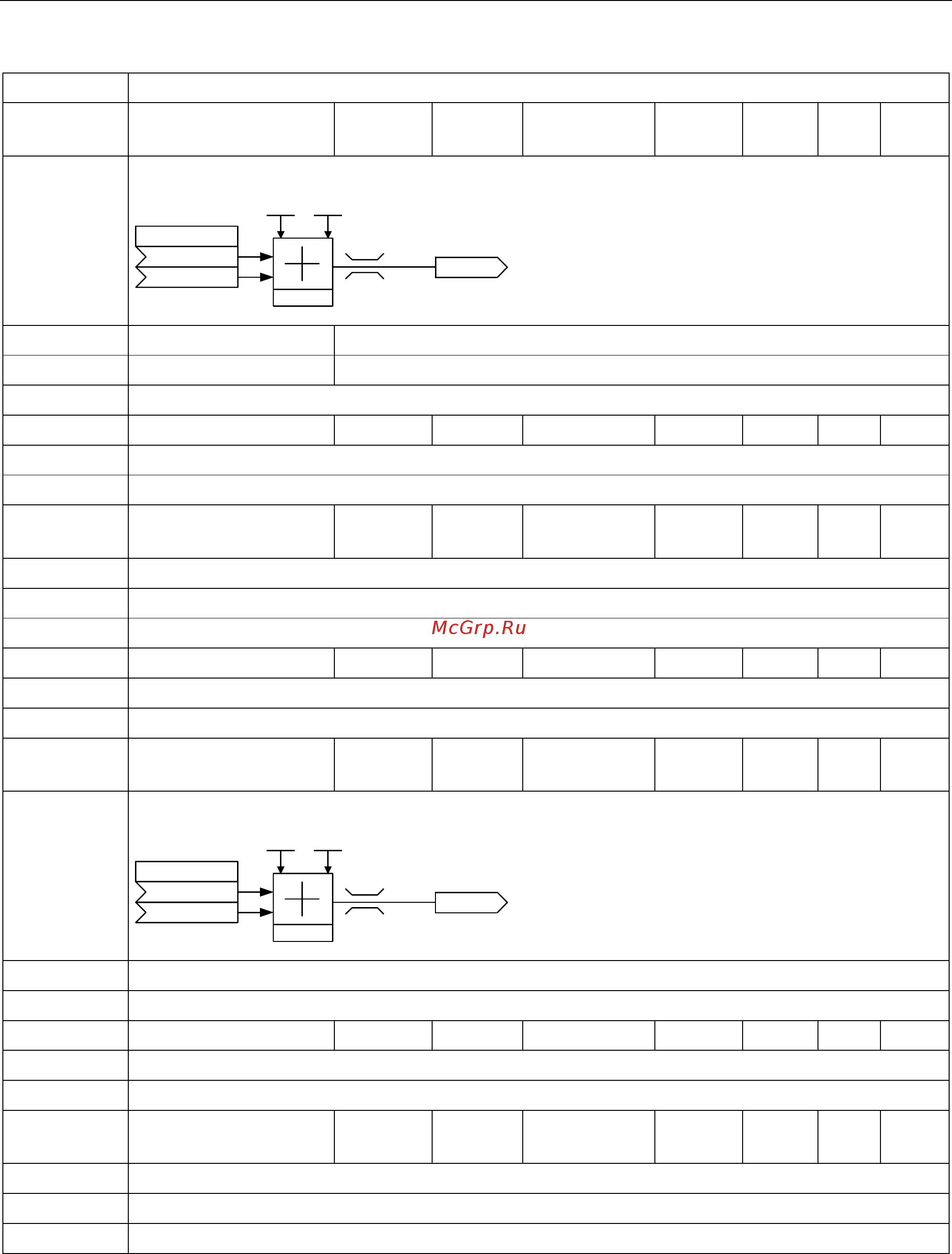

P2869[0...1] CI: ADD 1 - 0 U, T 4000H - U32/I
16
3
Определяет входы сумматора 1. Результат указывается в r2870.
r2870
x1
x2
200 %
-200%
P2800 P2802[4]
= x1 + x2
x1 + x2 > 200%
→
x1 + x2 < -200%
→
= 200%
= - 200%
P2869
x1 + x2
̯͔͋͌͑͘b
̯͔͋͌͑͘b
̷͎͚͙͇͙͌͒ͣ
Результат
̷͎͚͙͇͙͌͒ͣ
̷͎͚͙͇͙͌͒ͣ
̬͒͘͏
Индекс: [0] Входной коннектор 0 (CI 0)
[1] Входной коннектор 1 (CI 1)
Зависимость:
P2802[4] присваивает последовательности обработки сумматор.
r2870 CO: ADD 1 - - - - - Float 3
Результат сумматора 1.
Зависимость:
См. P2869
P2871[0...1] CI: ADD 2 - 0 U, T 4000H - U32/I
16
3
Определяет входы сумматора 2. Результат указывается в r2872.
Индекс: См. P2869
Зависимость:
P2802[5] присваивает последовательности обработки сумматор.
r2872 CO: ADD 2 - - - - - Float 3
Результат сумматора 2.
Зависимость:
См. P2871
P2873[0...1] CI: SUB 1 - 0 U, T 4000H - U32/I
16
3
Определяет входы вычитателя 1. Результат указывается в r2874.
x1
x2
200 %
-200%
= x1 x2
x1 x2 > 200%
→
x1 x2 < -200%
→
= 200%
= -
-
200%
x1 x2
̯͔͋͌͑͘b
̯͔͋͌͑͘b
̷͎͚͙͇͙͌͒ͣ
Результат
̷͎͚͙͇͙͌͒ͣ
̷͎͚͙͇͙͌͒ͣ
̬͒͘͏
3
3
U
3>@
-
Индекс: См. P2869
Зависимость:
P2802[6] присваивает последовательности обработки вычитатель.
r2874 CO: SUB 1 - - - - - Float 3
Результат вычитателя 1.
Зависимость:
См. P2873
P2875[0...1] CI: SUB 2 - 0 U, T 4000H - U32/I
16
3
Определяет входы вычитателя 2. Результат указывается в r2876.
Индекс: См. P2869
Зависимость:
P2802[7] присваивает последовательности обработки вычитатель.
