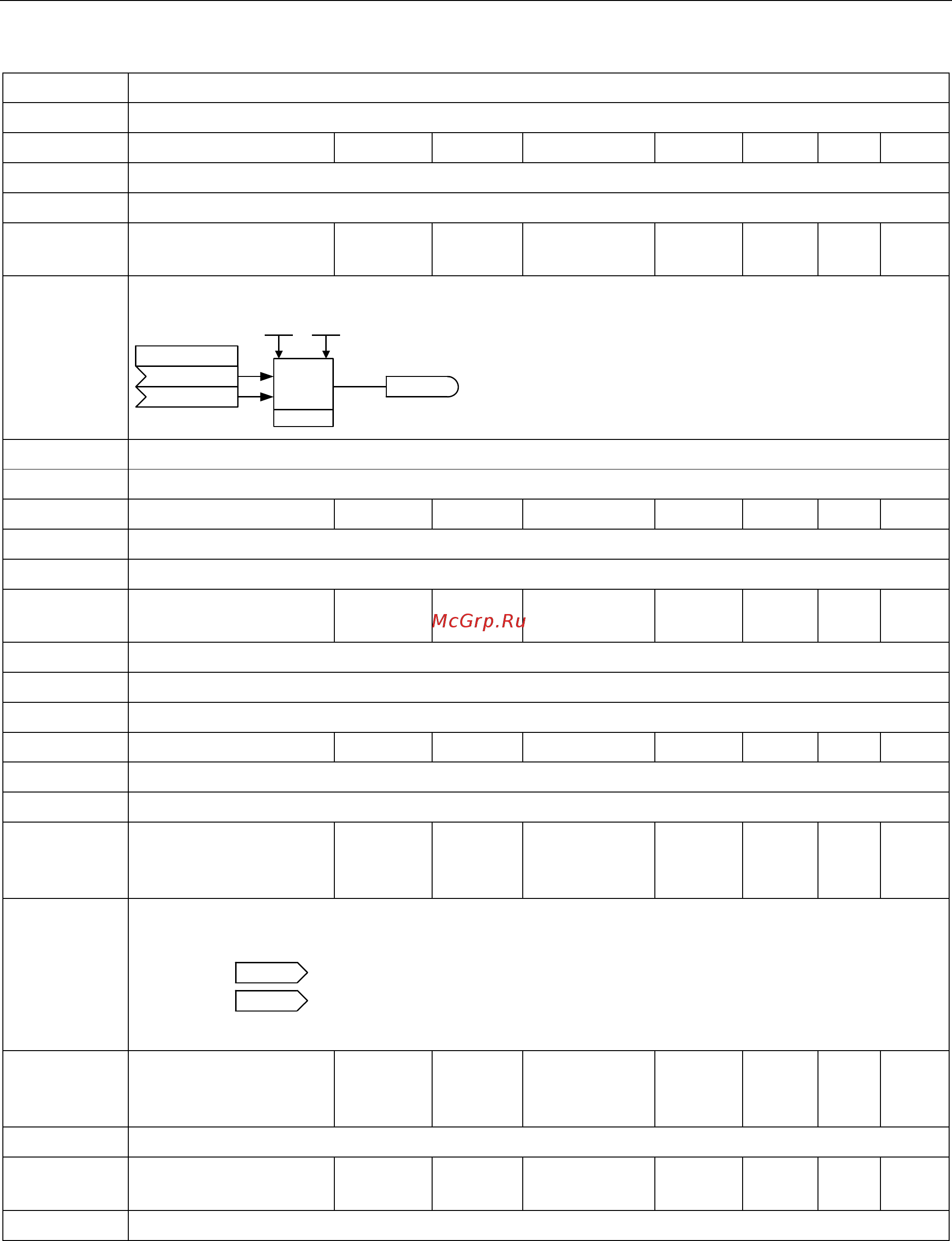

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
287
Индекс: См. P2869
Зависимость:
P2802[11] присваивает последовательности обработки делитель
r2884 CO: DIV 2 - - - - - Float 3
Результат делителя 2.
Зависимость:
См. P2883
P2885[0...1] CI: CMP 1 - 0 U, T 4000H - U32/I
16
3
Определяет входы блока сравнения 1. Результат указывается в r2886.
P2885
r2886
x
1
x
2
x1
≥
x2
→
x1 < x2
→
P2800 P2802[12]
= x 1 ≥ x2
CMP
̯͔͋͌͑͘b
̯͔͋͌͑͘b
̩͑͒͢
̩͑͒͢
̩͑͒͢
̩͑͒͢
Индекс: См. P2869
Зависимость:
P2802[12] присваивает последовательности обработки блок сравнения.
r2886,0 BO: CMP 1 - - - - - Float 3
Показывает бит состояния блока сравнения 1. См. r2811 по описанию битового поля.
Зависимость:
См. P2885
P2887[0...1] CI: CMP 2 - 0 U, T 4000H - U32/I
16
3
Определяет входы блока сравнения 2. Результат указывается в r2888.
Индекс: См. P2869
Зависимость:
P2802[13] присваивает последовательности обработки блок сравнения.
r2888,0 BO: CMP 2 - - - - - U16 3
Показывает бит состояния блока сравнения 2. См. r2811 по описанию битового поля.
Зависимость:
См. P2887
P2889 CO: Постоянное
заданное значение 1
в [%]
-200.00 -
200.00
0.00 U, T - - Float 3
Постоянная установка процента 1.
P2889
P2890
̺͙͇͔͕͉͇͙͇͉͑͌͑͌͗͘͟
̫͏͇͖͇͎͕͔͕͋
P2890 CO: Постоянное
заданное значение 2
в [%]
-200.00 -
200.00
0.00 U, T - - Float 3
Постоянная установка процента 2.
P2940 BI: Разрешение
функции вобуляции
- 0.0 T - - U32 2
Этот параметр определяет источник разрешения функции вобуляции.
