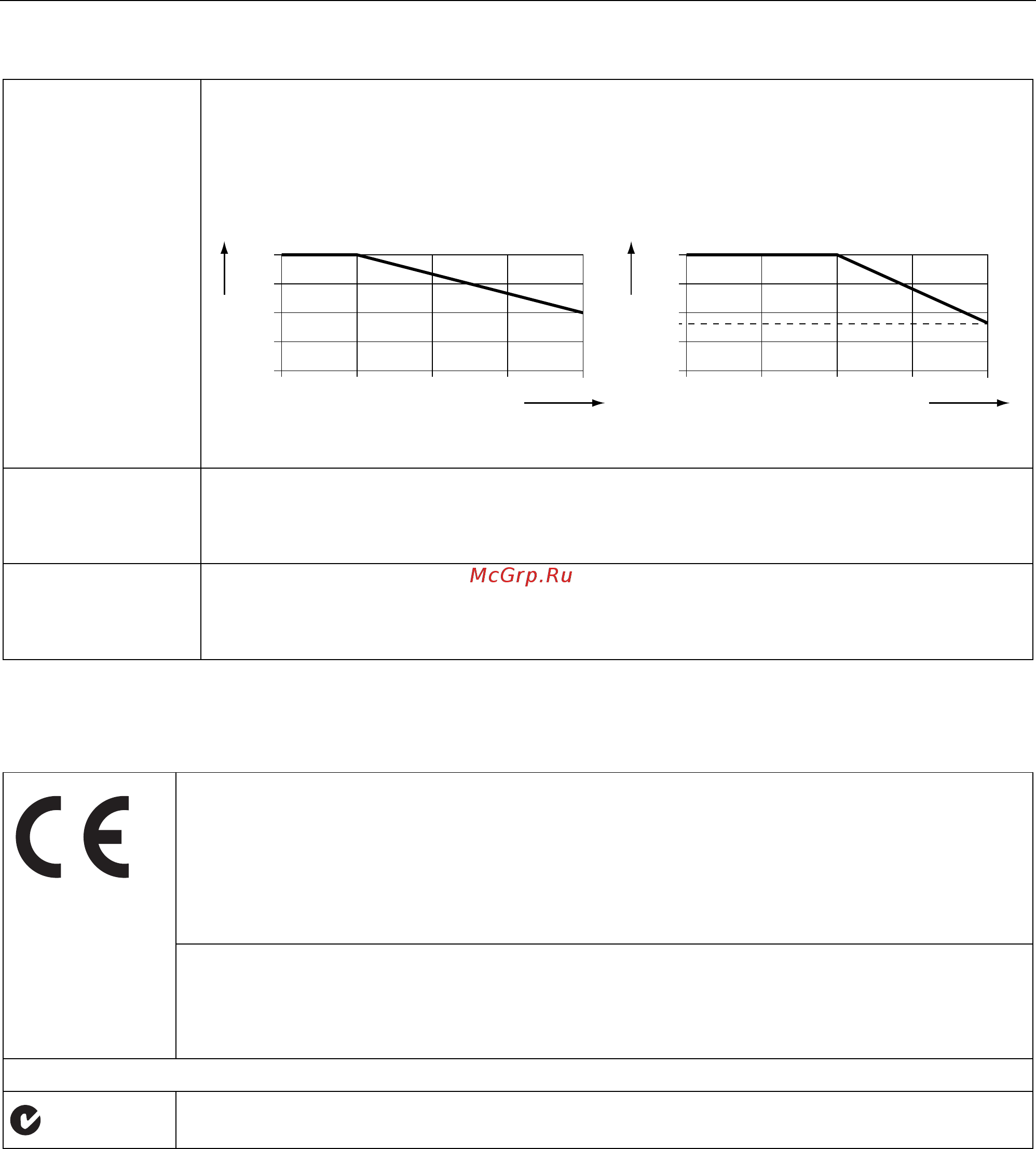

Технические параметры
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
325
Высота места
установки
до 4000 м над уровнем моря
1000 м до 4 000 м: Снижение номинальных значений параметров выходного тока
2000 м до 4000 м: Снижение номинальных значений параметров входного
напряжения
̩͕͙͇͓͙͇͚͙͇͔͕͉͌͑͘͘͘͢͏͔͇͚͕͉͔͓͓͕͋͗͌͗ͦ>͓@
̫͕͖͉͕͔͕͙͕͋͐͑͢͜>@
̩͕͙͇͓͙͇͚͙͇͔͕͉͌͑͘͘͘͢͏͔͇͚͕͉͔͓͓͕͋͗͌͗ͦ>͓@
̫͕͖͉͕͔͕͔͇͖͍͔͋͌͗ͦ͌͜͏͌>@
0 2000 3000 4000
100
90
80
70
60
100002000 3000 4000
100
90
80
77
70
60
1000
Классы
окружающей
среды
Класс загрязнения: 3S2
Класс газа: 3C2 (SO
2
, H
2
S)
Климатический класс: 3K3
Мин. монтажный
отступ
Сверху: 100 мм
Снизу: 100 мм (85 для типоразмера A с вентилятором)
Сбоку: 0 мм
Стандарты/нормы
Европейская Директива по низким напряжениям
Серия изделий SINAMICS V20 отвечает требованиям Директивы по низкому
напряжению 2006/95/EG, включая дополнения из Директивы 98/68/EWG. Устройства
сертифицированы касательно соблюдения следующих стандартов/норм:
EN 61800-5-1 – Полупроводниковые преобразователи тока – Общие требования к
ведомым сетью преобразователям
Европейская Директива по электромагнитной совместимости (директива ЭМС)
При установке согласно рекомендациям в настоящем руководстве SINAMICS V20
соответствует всем определениям директивы ЭМС согласно Определение
стандартом ЭМС EN 61800-3 для электрических приводов с регулируемой скоростью.
Сертификация по UL (UL508C)
SINAMICS V20 отвечает соответствующему стандарту ЭМС C-Tick.
