Опции и запасные части
B.1 Опции
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
329

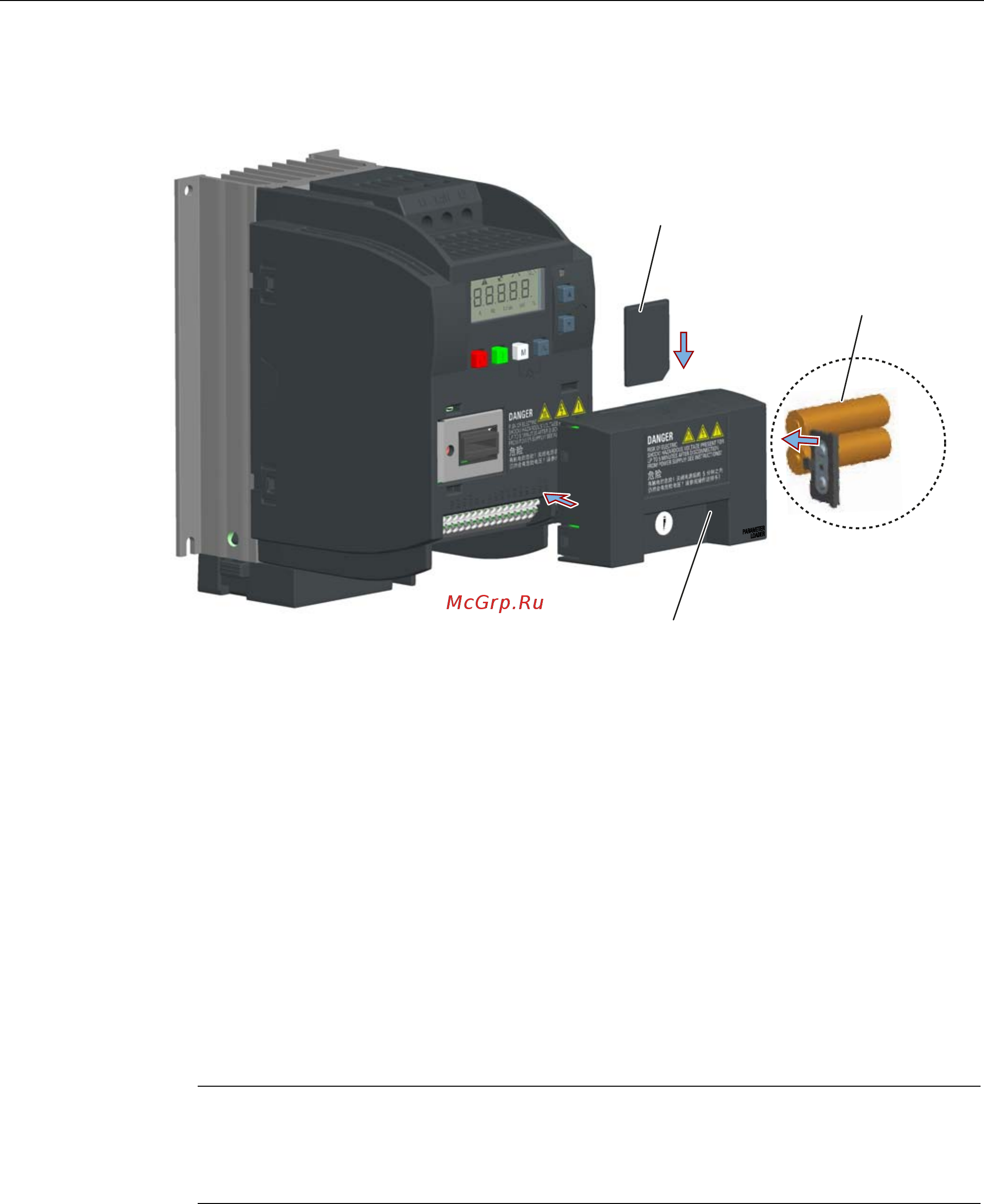

Подключение загрузчика параметров к преобразователю
̮͇͚͎͊͗͞͏͖͇͇͓͙͕͉͑͗͌͗
00&6'͇͙͇͑͗
$$͈͇͙͇͗͌͐͑͏
Рекомендуемые карты MMC/SD
Рекомендуются следующие карты MMC/SD:
● Карта MMC (заказной номер: 6SL3254-0AM00-0AA0)
● Карта SD (заказной номер: 6ES7954-8LB01-0AA0)
Использование карт памяти других изготовителей
Требования к картам MMC/SD:
● Поддерживаемый формат файлов: FAT16 и FAT32
● Макс. объем карты: 2 ГБ
● Минимальное свободное место на карте для передачи параметров: 8 КБ
Примечание
Использование карт памяти других изготовителей под личную ответственность
пользователя. В зависимости от изготовителя карты, поддерживаются не все
функции (к примеру, загрузка).
