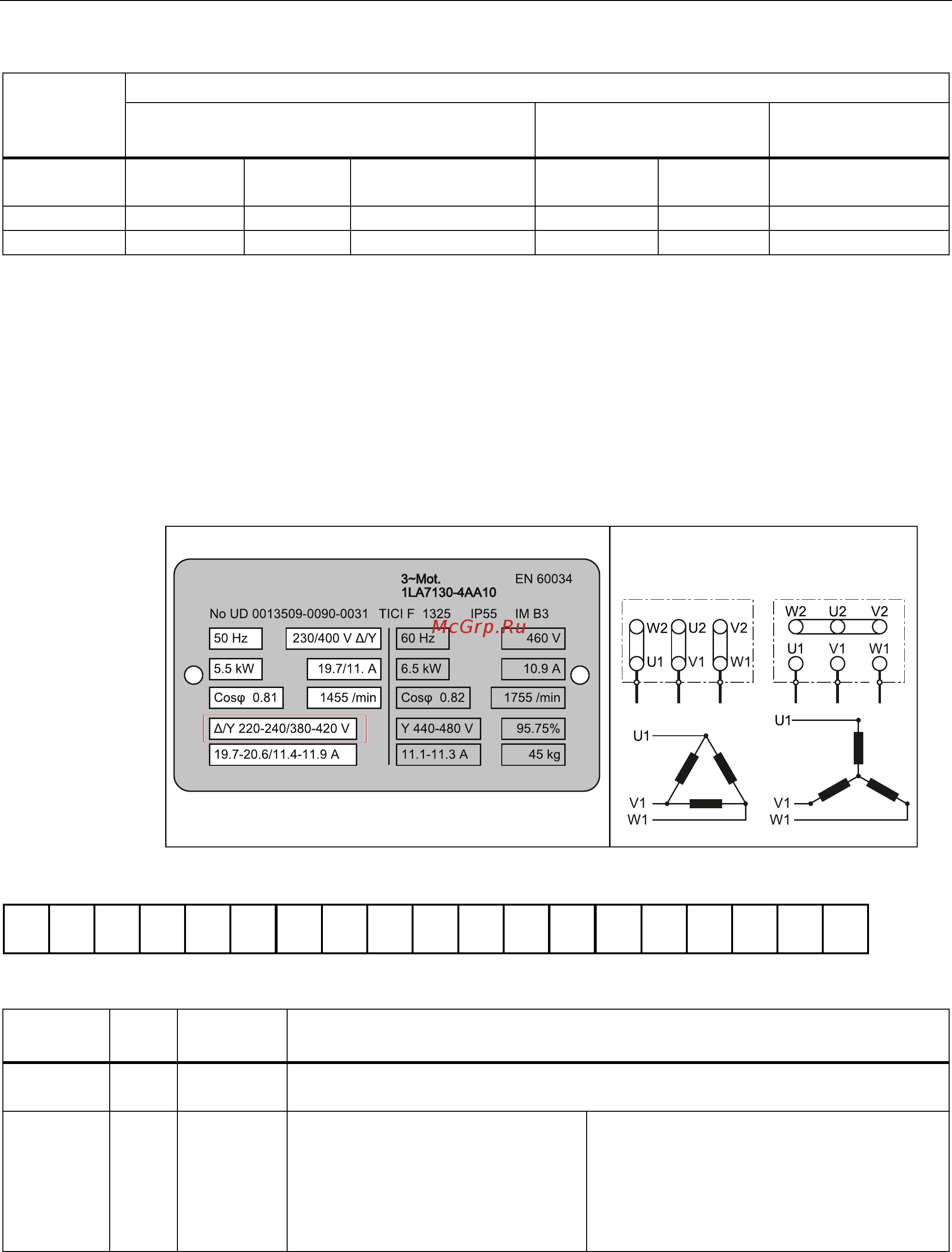

Электрический монтаж
4.2 Описание клемм
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
33
Макс. длина кабеля
Модель
преобра-
зователя
Без выходного дросселя или внешнего
ЭМС-фильтра
С выходным дросселем С внешним ЭМС-
фильтром
1)
230 В Неэкрани-
рованный
Экрани-
рованный
по требованиям
ЭМС (RE/CE C2)
2)
Неэкрани-
рованный
Экрани-
рованный
по требованиям
ЭМС (RE/CE C2)
3)
FSA 50 м 25 м 10 м 200 м 200 м 5 м
FSB до FSC 50 м 25 м 25 м 200 м 200 м 5 м
1)
Как указано в разделе B.1.8.
2)
Только для моделей преобразователя с фильтром. RE/CE C3 относится к конструктивному исполнению согласно
требованиям ЭМС по EN 61800-3, категории C3 для излучаемых и кондуктивных помех; RE/CE C2 относится к
конструктивному исполнению согласно требованиям ЭМС по EN 61800-3, категории C2 для излучаемых и
кондуктивных помех.
3)
Только для моделей преобразователя без фильтра.
Соединение двигателя
по схеме звезда - треугольник
Выбрать включение треугольником, если либо двигатель 230/400 В должен работать от преобразова-
теля 400В, либо двигатель 120/230В должен работать от преобразователя 230 В при 87 Гц вместо 50 Гц.
̿͏͒ͣ͋͏͖͇͇͓͙͇͓͑͗͌͗͘͏͉͋͏͇͙͊͌͒ͦ
̸͕͌͋͏͔͔͌͏͌
͙͚͕͔͗͌͊͒ͣ͏͕͓͑
̸͕͌͋͏͔͔͌͏͉͌
͎͉͎͚͌͋
Клеммы со стороны поль
зователя
9 $, $2 9 3$,
1 ', ', ',
',&
9', 9 '2 '2
1&
'2
12
'2
&
'2
№ Обозначе-
ние клемм
Описание
1 10 В
Выход 10 В (допуск ± 5 %) отн. 0 В, макс. 11 мА, с защитой от короткого
замыкания
Анало-
говые
входы
2
3
AI1
AI2
Режим:
AI1: биполярный режим по току и
напряжению с односторонним
заземлением
AI2: униполярный режим тока и
напряжения с односторонним
заземлением
