Опции и запасные части

B.1 Опции

Преобразователь SINAMICS V20

Руководство по эксплуатации, 02/2013, A5E31871369

345

Соединение

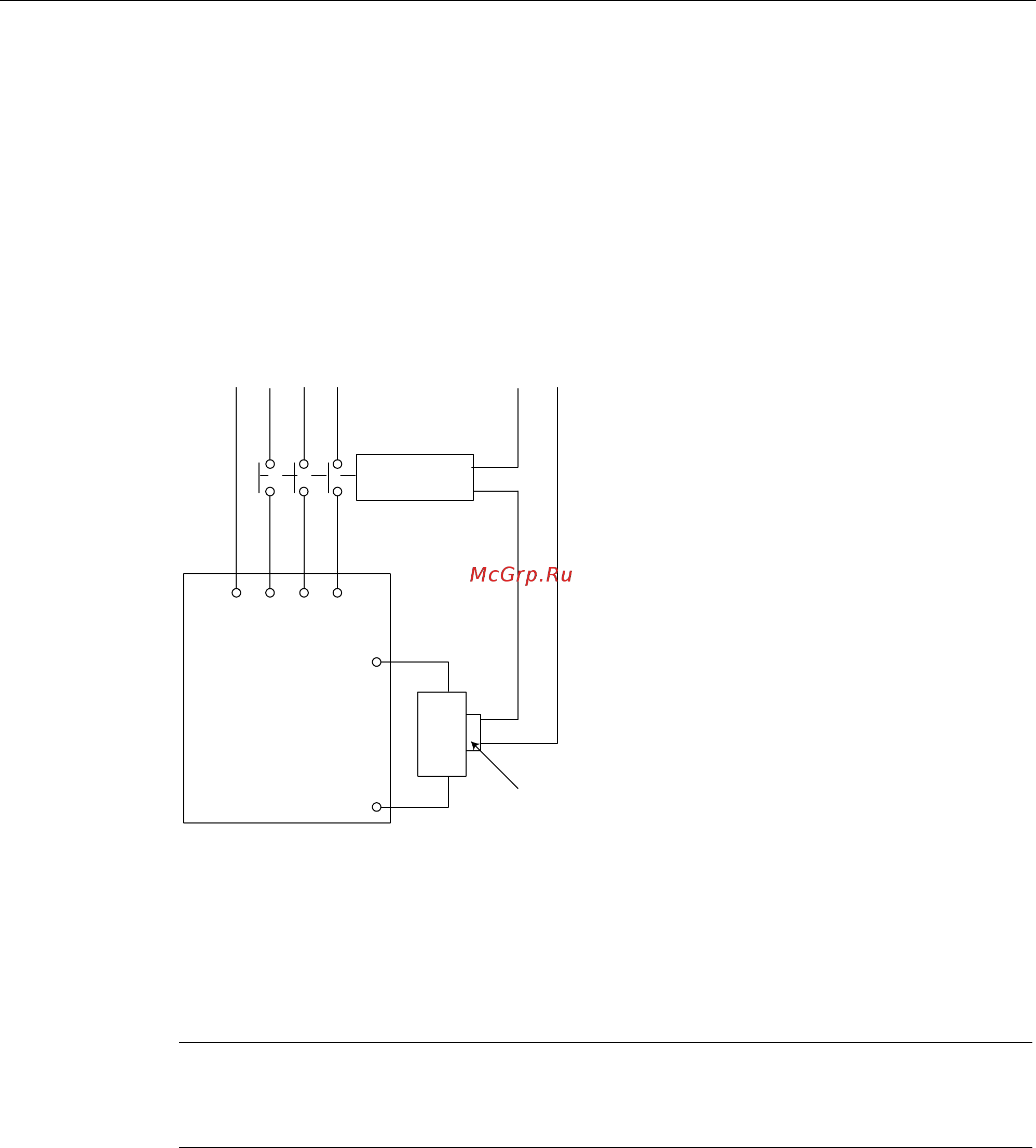

Сетевое питание преобразователя может быть организовано через контактор,

прерывающий питание при перегреве резистора. Защита реализована через реле

температуры (входит в объем поставки резисторов). Реле температуры может быть

последовательно включено в схему питания катушек главного контактора (см. рисунок

ниже). Контакты термореле замыкаются при падении температуры резистора; после

преобразователь включается автоматически (P1210 = 1). При такой установке

параметров сигнализируется ошибка.

̶͕͉͕͇͋͋͑͏͎͙͌͘͏

̶͏͙͇͔͏͌͕͔͙͇͙͕͇͑͑͗

̹͓͕͌͗͗͌͒͌͔͇͚͎͕͔͇͊͗ͦ͞͖͕͕͈͔͕͘͘͘

͙ͣ͕͔͙͇͙͇͑͑$

̷͎͌͏͙͕͗͘

̱͕͔͙͇͙͕͑͗

͓͇͑͘'&̩$&̩

6,1$0,&69

%

5

%

'&5

//1

/1

/

7

7

///

Ввод в эксплуатацию

Тормозные резисторы рассчитаны на работу с продолжительностью включения в 5%.

Установить для преобразователей типоразмера D параметр P1237 на 1, чтобы

активировать функцию тормозного резистора. Использовать для других типоразмеров

модуль торможения, чтобы выбрать продолжительность включения в 5 %.

Примечание

Дополнительная PE-клемма

У некоторых резисторов есть дополнительное PE-соединение на корпусе.
