Опции и запасные части
B.1 Опции
Преобразователь SINAMICS V20
352 Руководство по эксплуатации, 02/2013, A5E31871369
B
B
C
C
A
A
'
(
'
(

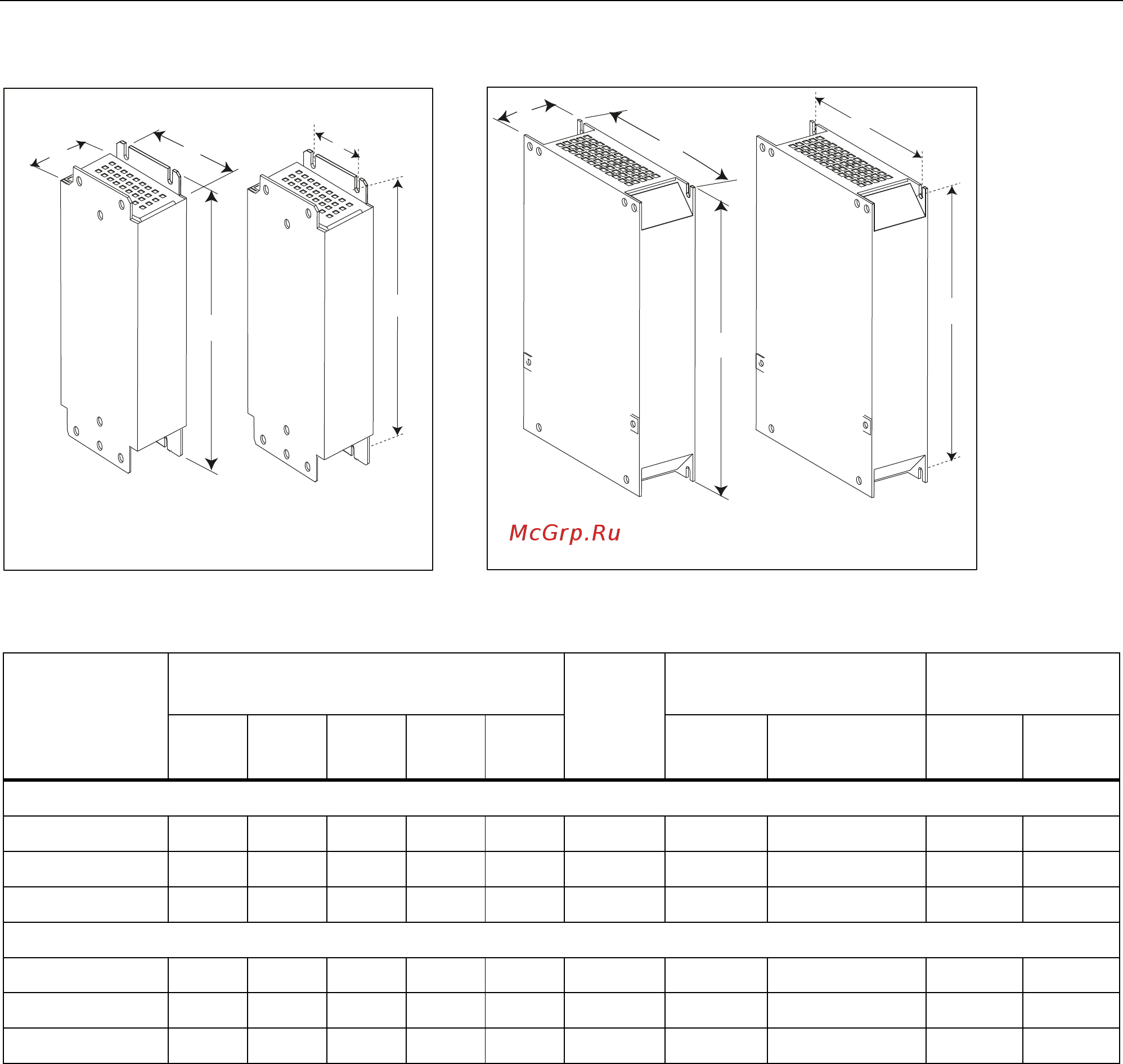

FSA
FSB / FSC / FSD
Размеры (мм) Крепежный винт Сечение кабеля
(мм
2
)
Заказной
номер
6SE6400-
A B C D E
Вес (кг)
Размер Момент
затяжки (Нм)
Мин. Макс.
3-фазные преобразователи переменного тока 400 В
3TC00-4AD2 200 75.5 110 56 187 1.9 M4 (4) 1.1 1.0 2.5
3TC01-0BD3 213 150 80 120 200 4.1 M4 (4) 1.5 1.5 6.0
3TC03-2CD3 245 185 80 156 232 6.6 M4 (4) 2.25 2.5 10
1-фазные преобразователи переменного тока 230 В
3TC00-4AD3 200 75.5 50 56 187 1.3 M4 (4) 1.1 1.0 2.5
3TC01-0BD3 213 150 80 120 200 4.1 M4 (4) 1.5 1.5 6.0
3TC03-2CD3 245 185 80 156 232 6.6 M4 (4) 2.25 2.5 10
