Опции и запасные части
B.1 Опции
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
357

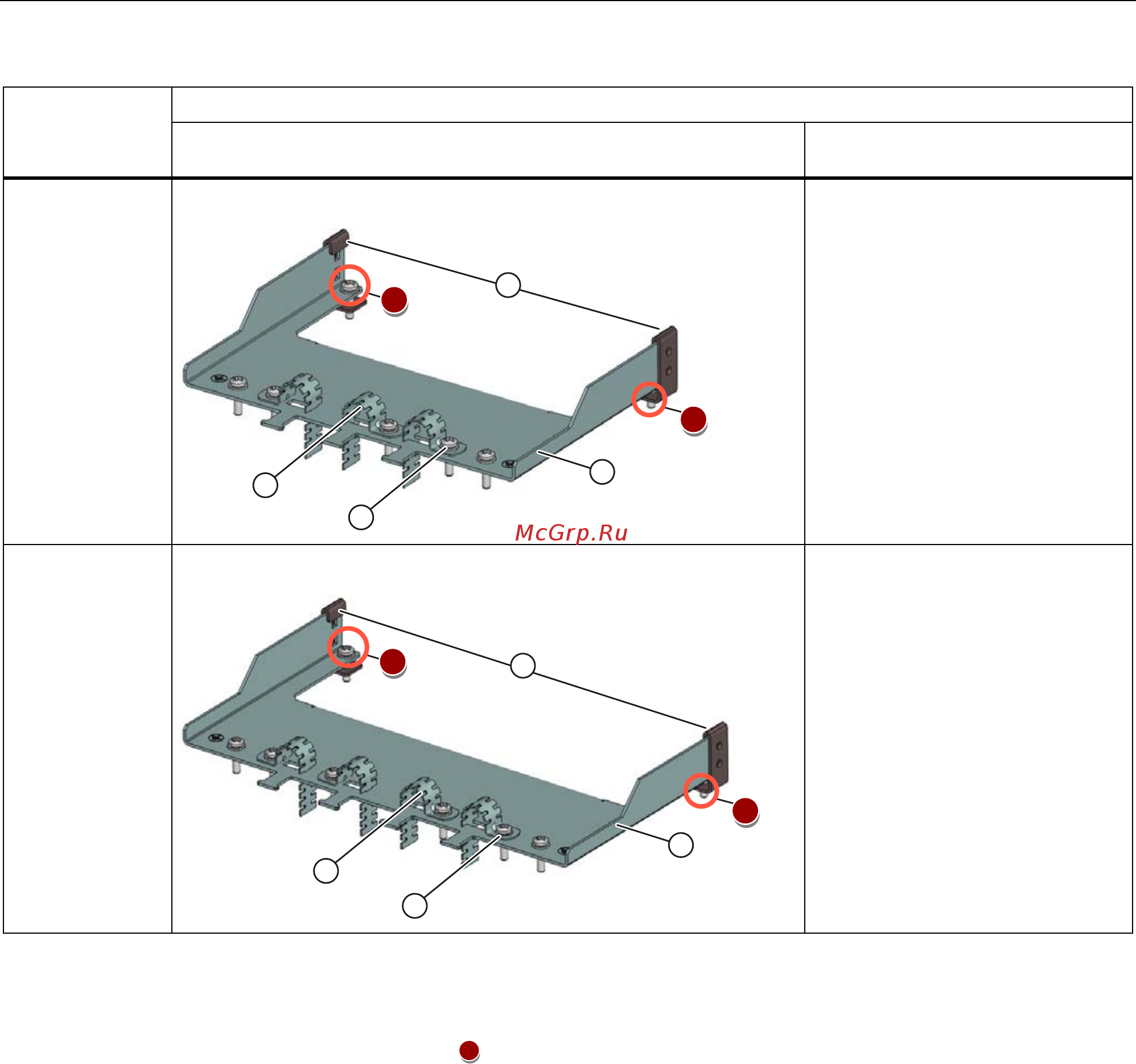

Комплект для подключения экрана Модель
преобра-
зователя
Представление Компоненты
Типоразмер C Заказной номер: 6SL3266-1AC00-0VA0
$
$
① Экранирующая пластина
② 2 × хомуты
1)
③ 3 × зажим экрана кабеля
④ 7 x M4-винты (момент
затяжки: 1,8 Нм ± 10 %)
2)
Типоразмер D Заказной номер: 6SL3266-1AD00-0VA0
$
$
① Экранирующая пластина
② 2 × хомуты
1)
② 4 × зажим экрана кабеля
④ 8 x M4-винты (момент
затяжки: 1,8 Нм ± 10 %)
2)
1)
Хомуты необходимы только тогда, когда экранирующая пластина должна быть подключена к
смонтированному в электрошкаф преобразователю.
2)
В случае использования "сквозной техники" оба M5-винта и гайки (момент затяжки: 2,5 Нм ± 10 %)
используются вместо двух M4-винтов ("
$
$
" на рисунке) для крепления экранирующей пластины на
преобразователе.
