Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
109
Высокая тепловая нагрузка на двигатель и частое отключение/подключение сетевого
напряжения делают необходимым для векторного управления
использование датчика KTY84 или
подключение внешнего электропитания 24В
Охлаждение двигателя (ввод системы охлаждения двигателя)
0 самоохлаждение через расположенное на валу двигателя рабочее колесо
вентилятора
1 принудительная вентиляция с помощью вентилятора с отдельным приводом
(принудительный вентилятор)
2 самоохлаждение и внутренний вентилятор
3 принудительная вентиляция и внутренний вентилятор

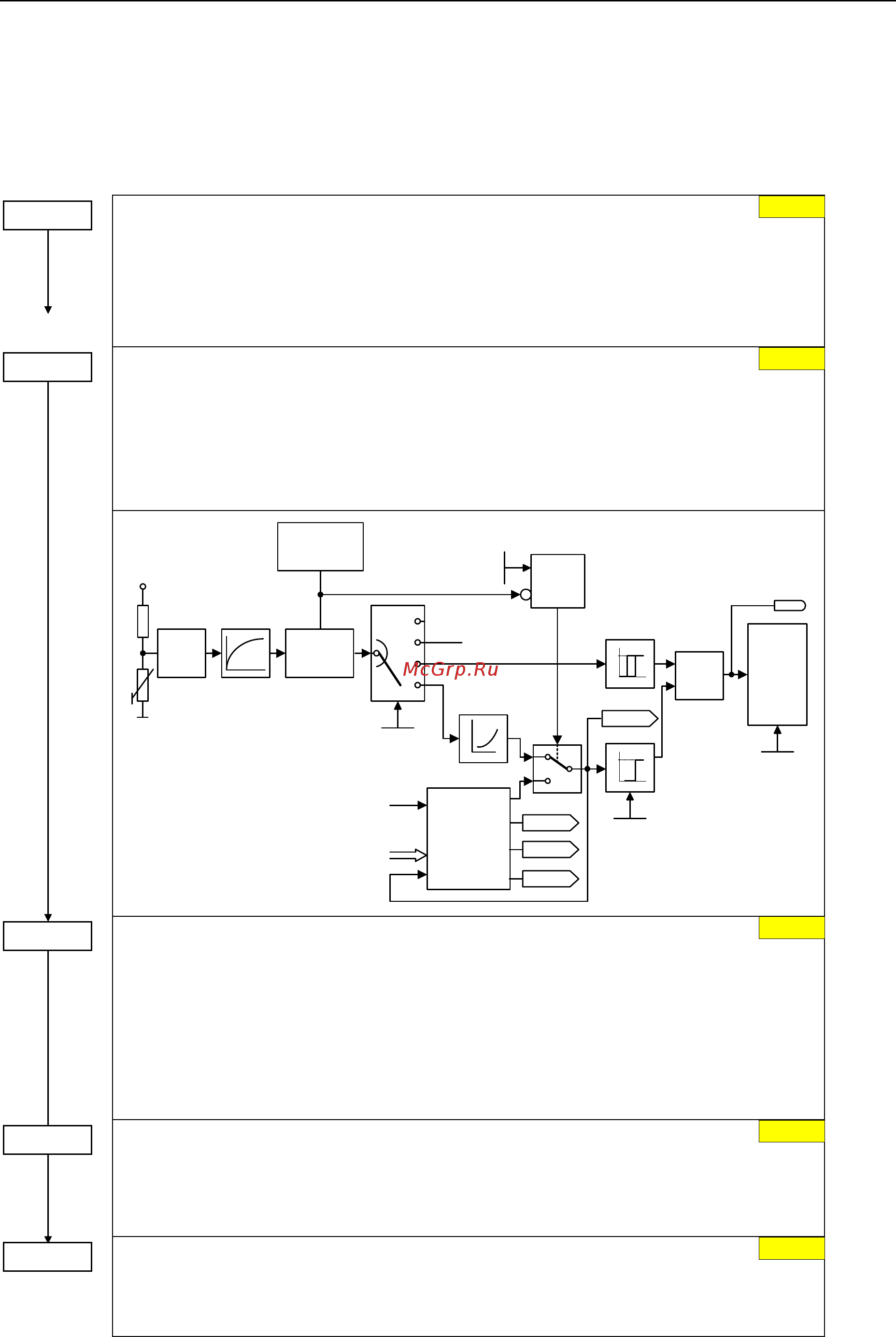

Датчик температуры двигателя
Выбирает датчик температуры двигателя.
0 нет датчика
1 датчик температуры (PTC)
2 KTY84
При выборе "нет датчика" или "датчик температуры (PTC)" определение температуры
двигателя осуществляется на основе оценочного значения тепловой модели двигателя.
r0631
ADC
5В
Контр.
потери
сигнала
T
1
= 4 с
2
1
Нетдатчика
PTC
KTY
0
P0604
Ошибка
F0015
&
P0601=2
Тепл.
модель
двигателя
r0633
r0632
r0035
1
Реакция
темп.
двигат.
P0610
P0601
Эквивалентная
схема
P
V,mot
Мощностьпотерь
V
0
1
0
1
r0052
Bit13
PTC
KTY
Порог предупреждения перегрева двигателя
Определяет порог предупреждения для защиты двигателя от перегрева. Порог, при
котором запускается либо отключение, либо снижение Imax (P0610), всегда на 10 %
превышает порог предупреждения.
warn
:
trip
:
пороготключения(макс.доп.температура)
P0604 1.1 1.1
warntrip
порогпредупреждения(P0604)
Порог предупрежд. должен превышать температуру окруж.среды P0625 мин. на 40 °C.
P0604 P0625 + 40 °C
Реакция при перегреве двигателя
Определяет реакцию при достижении порога предупреждения для температуры двигателя.
0 нет реакции, только предупреждение
1 предупреждение и снижение I
max
(ведет к уменьшенной выходной частоте)
2 предупреждение и ошибка (F0011)
Коэффициент перегрузки двигателя [%]
Определяет коэффициент перегрузки двигателя в [%] относительно P0305 (ном. ток двигателя).
Ограничение до макс. тока преобразователя или до 400 % ном. тока двигателя
(P0305), при этом используется более низкое значение.
P0335 = ...
P0601 = ...
P0604 = ...
P0610 = ...
P0640 = ...
0
0
130.0 °C
2
150.0 %
