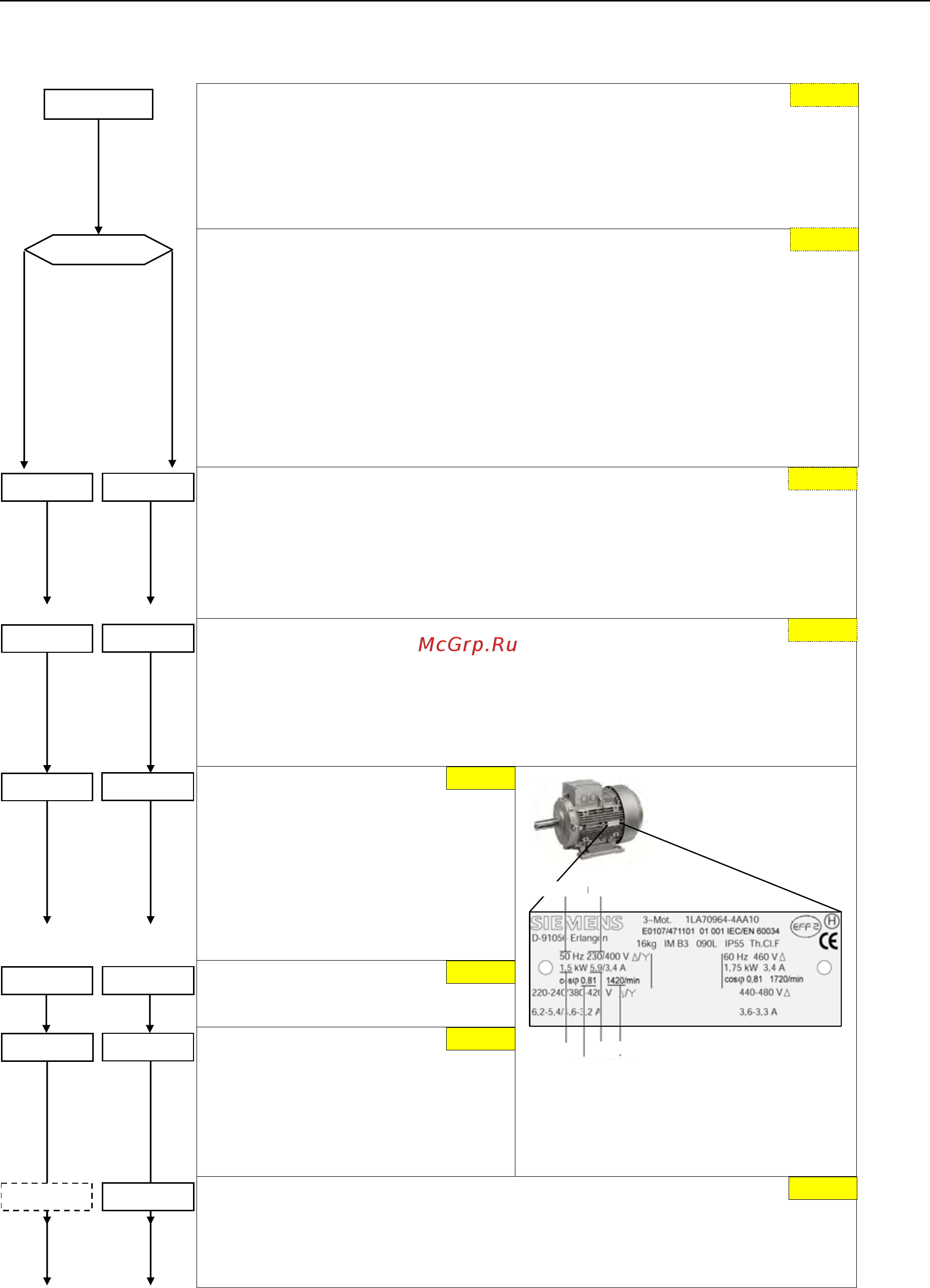

3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
84
Параметры ввода в эксплуатацию *
0 Готовность
1 Быстрый ввод в эксплуатацию
30 Заводская установка (см. раздел 3.5.9)
УКАЗАНИЕ
Для параметрирование данных шильдика двигателя, установить P0010 = 1.
P0100 = 1, 2
P0100 = 0
Европа / Северная Америка
(ввод ном. частоты двигателя)
0 Европа [кВт], стандартная частота 50 Гц
1 Северная Америка [л.с.], стандартная частота 60 Гц
2 Северная Америка [кВт], стандартная частота 60 Гц
УКАЗАНИЕ
При P0100 = 0 или 1 позиция переключателя DIP50/60 определяет значение
P0100 (см. раздел 3.5.1):
OFF = кВт, 50 Гц
ON = л.с., 60 Гц
Использование преобразователя (ввод требуемого момента)
0 постоянный момент вращения (напр., компрессоры,
обрабатывающие станки)
1 переменный момент вращения (к примеру, насосы, вентиляторы)
УКАЗАНИЕ
Это параметр действует только для преобразователей 5,5 кВт / 400 В.
Выбор типа двигателя
1 Асинхронный двигатель
2 Синхронный двигатель
УКАЗАНИЕ
При P0300 = 2 (синхронный двигатель) разрешены только типы управления
U/f (p1300 < 20).
Номинальное напряжение
двигателя
(ввод согласно шильдику в В)
Проконтролировать ном.
напряжение двигателя на шильдике
на предмет соединения
звездой/треугольником с
соединением клеммника двигателя.
Номинальный ток двигателя
(ввод согласно шильдику в А)
Номинальная мощность
двигателя
(ввод согласно шильдику в кВт/лс).
Если P0100 = 0 или 2, то ввод
выполняется в кВт, при P0100 = 1 в
лс.
p0304
p0305
p0307
p
0308
p
0311
p0310
Пример типичного шильдика двигателя
(данные для соединения треугольником).
Точное определение и объяснение этих
данных содержится в DIN EN 60 034-1.
Номинальный коэффициент мощности двигателя
(ввод согласно шильдику cos )
При установке 0 значение вычисляется автоматически.
P0100 = 1,2: P0308 не имеет значения, ввод не требуется
P0010 = 1
P0100 = ...
P0307 =...
P0307 =...
P0305 =...
P0305 =...
P0300 =...
P0300 =...
P0205 =...
P0205 =...
P0304 =...
P0304 =...
P0308 =...P0308 =...
0
0
0
1
FU-спец.
FU-спец.
FU-спец.
FU-спец.
