3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
224

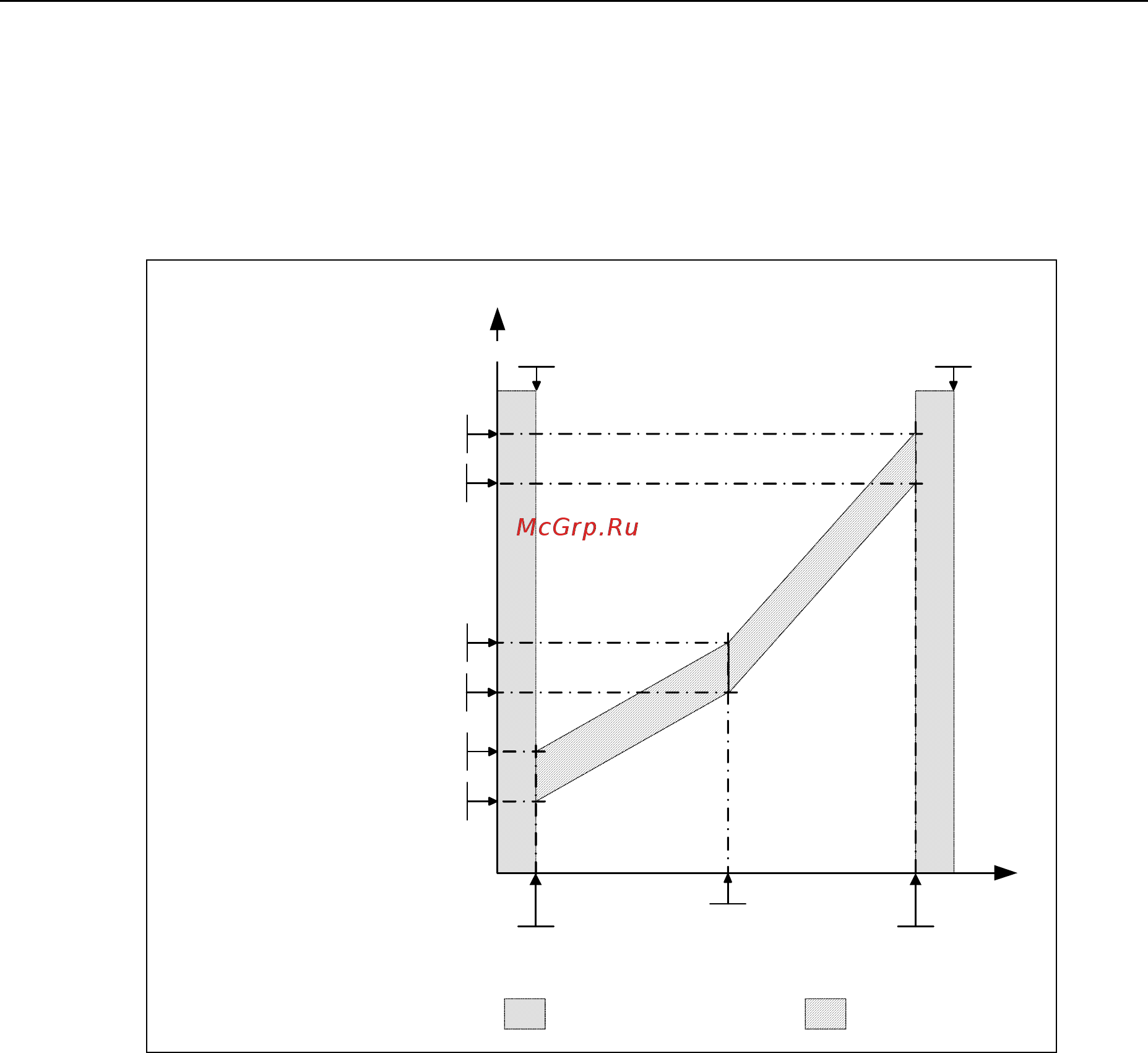

Диапазон допуска по частоте/моменту вращения определен заштрихованным полем
на рис. 3-89. Диапазон определяется через значения частоты P2182 – P2184 и
предельные значения момента вращения P2186 – P2189. При определении помнить,
что согласно приложению учитывается определенный допуск, в рамках которого
значения момента вращения могут изменяться.
P2189
верхнеепороговоезнач.момента3
P2190
нижнеепороговоезнач.момента3
P2187
верхнеепороговоезнач.момента2
P2188
нижнеепороговоезнач.момента2
P2185
верхнеепороговоезнач.момента1
P2186
нижнеепороговоезнач.момента1
граничныезоны
деактивированныйконтроль
огибающая
активныйконтроль
P2182
порогчастоты1
P2183
порогчастоты2
P2184
порогчастоты3
|моментвращения|[Нм]
|частота|
[Гц]
P1082
макс.частота
P1080
мин.частота
Рис. 3-89 Диапазон допуска по частоте/моменту вращения
