3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
204
Процесс
1. Разрешение и выбор через BICO-параметр P1230 (см. рис. 3-74)
2. На время размагничивания P0347 импульсы инвертора блокируются.
3. После на время выбора подается требуемый тормозной ток P1232 и двигатель
затормаживается. Это состояние отображается сигналом r0053 Bit00.
4. После сброса DC-тормоза привод снова разгоняется до заданной частоты, пока
скорость двигателя совпадает с выходной частотой преобразователя. Если
совпадение отсутствует, то су
ществует опасно
сть ошибки из-за макс. тока F0001.
Этого можно избежать путем активации функции рестарта на лету.
ВКЛ/ВЫКЛ1
f
P0347
f*
i
t
t
t
t
1
0
f_фкт
тормозпостоянноготока
0
1
тормозпостоянноготокаактивен
r0053
Bit 00
t
f_зад
(0:0)
P1230.C
BI:DC‐тормоз

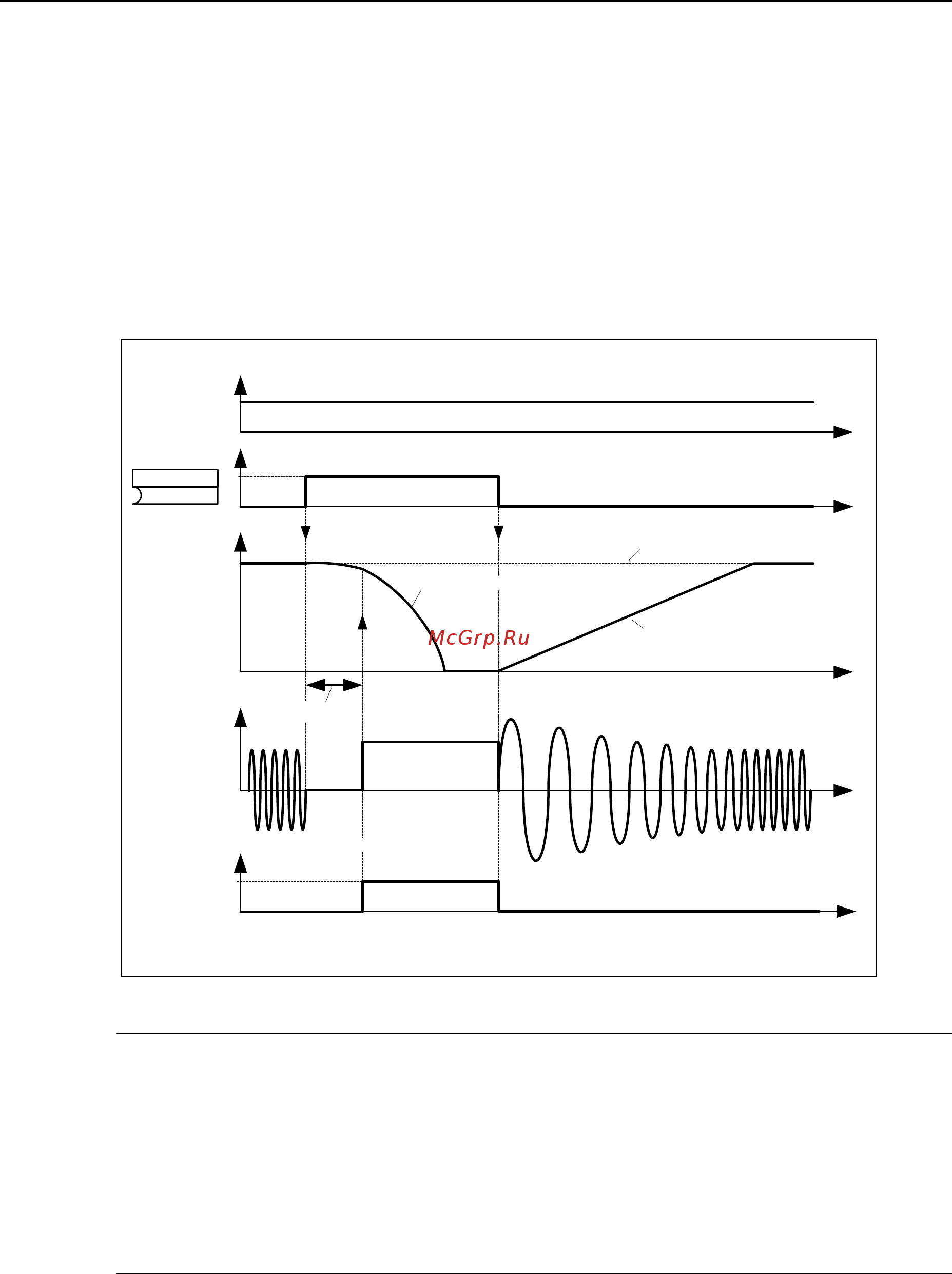

Рис. 3-74 DC-тормоз после внешнего выбора
УКАЗАНИЕ
1. Функция "DC-тормоз" имеет смысл только для асинхронных двигателей!
2. DC-тормоз не подходит для удерживания подвешенного груза!
3. При торможении постоянным током кинетическая энергия двигателя
преобразуется в потери тепла в двигателе. Если этот процесс продолжается
слишком долго, то возможен перегрев привода!
4. При DC-торможении другие возможности управления скоростью привода через
внешний контроллер отсутствуют. По
этом по воз
можности выполнять
тестирование при параметрировании и настройке с реальной нагрузкой!
