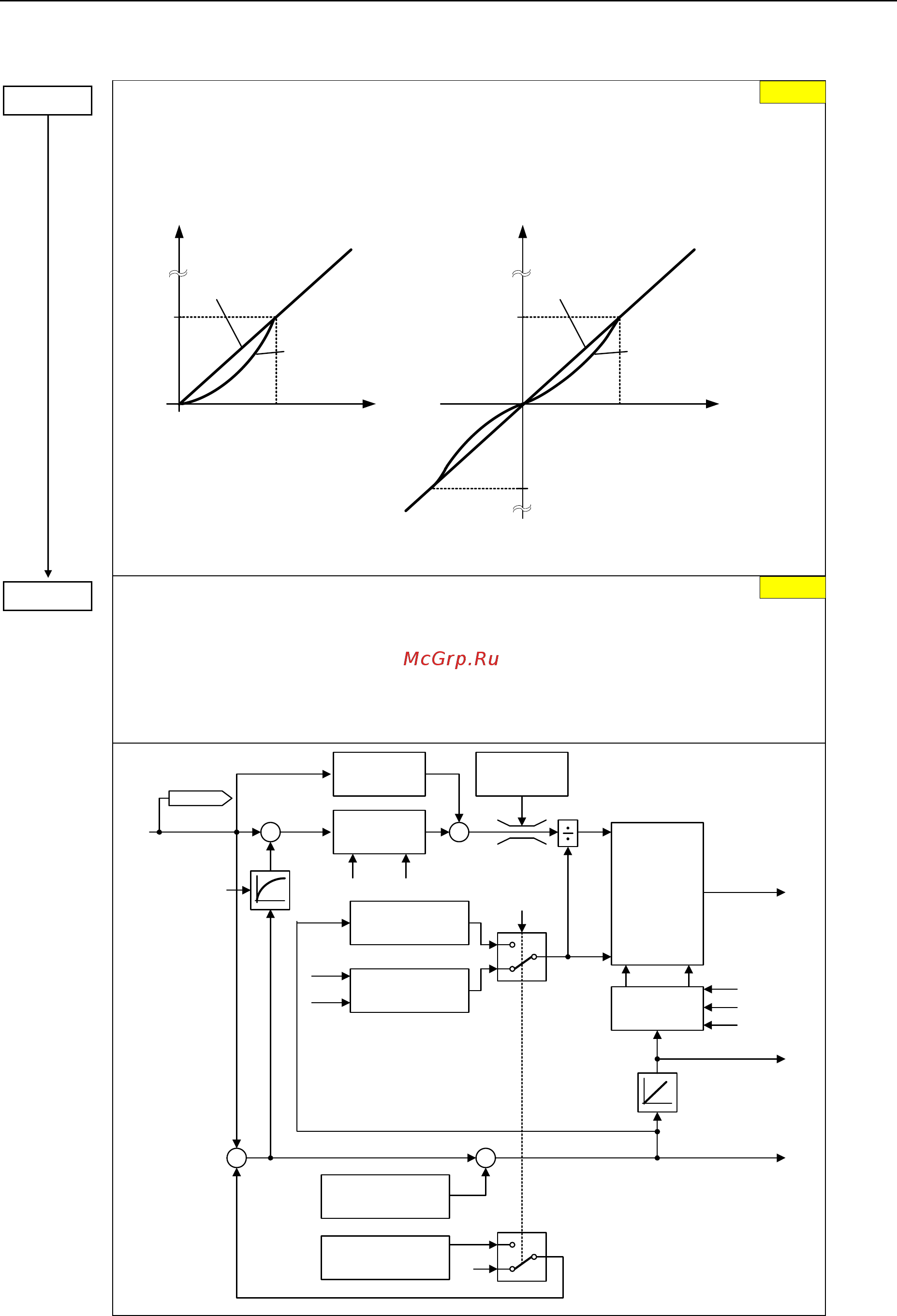

Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
115
Слово управления для модели двигателя
С помощью этого параметра определяется поведение при 0 Гц:
Бит00 Старт SLVC управляемое 0 НЕТ 1 ДА
(работа непосредственно после команды ВКЛ)
Бит01 Прохождение через ноль SLVC управляемое 0 НЕТ 1 ДА
(проход 0 Гц)
f
t
P1755
замкнут.
рег.контур
разомкнут.
рег.контур
Старт
f
t
замкнут.
рег.контур
разомкнут.
рег.контур
Прохождениечерезноль
P1755
P1755
Для большинства приложений P1750 = 0 дает наилучший результат на малых
частотах.
Начальная частота для модели двигателя (SLVC)
Указывает частоту, при которой векторное управление без датчика (SLVC)
переключается из управляемого в регулируемый режим.
0 кВт P0307 0.75 кВт P1755 5.0 Гц
0.75 кВт P0307 75 кВт P1755 1.5 Гц
75 кВт P0307 200 кВт P1755 1.0 Гц
Значение меньше 1.0 Гц заменяется преобразователем на 1.0 Гц.
.
.
r0062
Регулятор
скорости
Пред‐
управление
Ограничение
момента
Регулятор
тока
i
sq
размокн./замкн.
рег.контур
Зад.знач.потока
замкн.регул.кон.
Зад.знач.потока
разомкн.регул.кон.
i
sd
P1610
P1611
0
Факт.знач.
выход.напр.
Факт.знач.
выходнойчастоты
Фактическаячастота
Измерение
тока
Факт.знач.угол
Модельнаблюдателя
замкн.рег.контур
Скольжение
Зад.знач.
частоты
i
u
i
w
i
v
P1452
P1470 P1472
P1750/P1755
P1750 = ...
P1755 = ...
1
5.0 Гц
