Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
209
Импульсное
управление
B‐
B+
R
P1237=1
(5%)
Импульсное
управление
B‐
B+
R
P1237=3
(20%)
R
R R

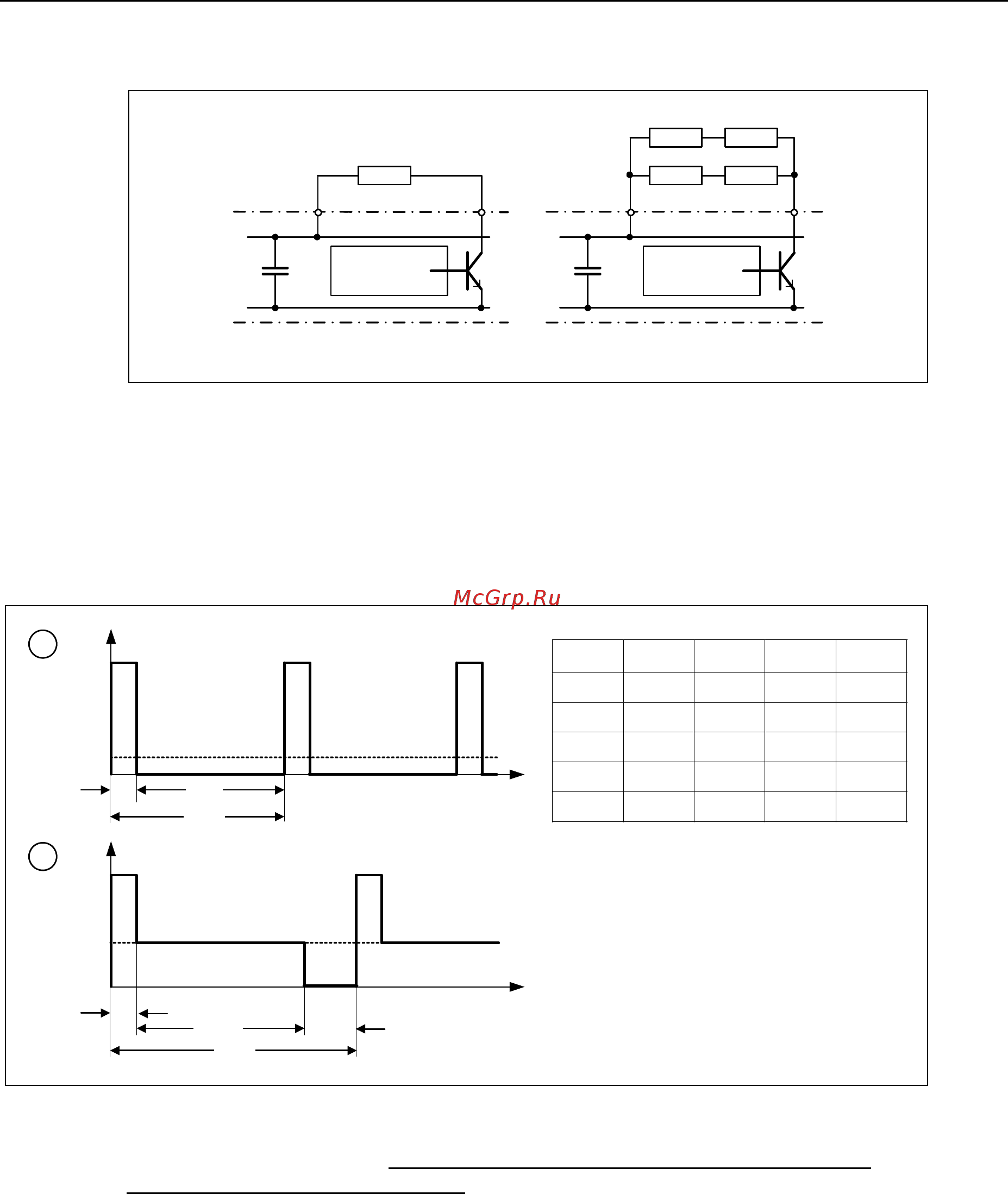

Рис. 3-79 Увеличение поглощаемой тормозной энергии
Длительная мощность или нагрузочный цикл изменяются с помощью параметра
P1237 (установочные значения см. рис. 3-80a). Если контроль нагрузочного цикла
переключается с пиковой мощности (100 %) на длительную мощность, то таковая
отдается на тормозной резистор без ограничения по времени (см. рис. 3-80b). В
отличие от тормозного резистора из каталога DA51.2, импульсное управление может
длительно работать со 100 % мощностью.
t
t
cycle
P
DB
P
100
t
ON
t
OFF
P1237 t
ON
t
OFF
t
cycle
P
DB
5 % 12.0 228.0 240.0 0.05
10 % 12.6 114.0 126.6 0.10
20 % 14.2 57.0 71.2 0.20
50 % 22.8 22.8 45.6 0.50
100 % Пост.0Пост.1.00
t
t
cycle
P
DB
P
100
t
100
t
P1237
t
OFF
a
b
Рис. 3-80 Нагрузочный цикл прерывателя
У MICROMASTER 440 до исполнения F включительно тормозной модуль
интегрирован в преобразователь и тормозной резистор может быть подключен через
внешние клеммы B+, B-.
