3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
208
С помощью тормозного резистора генераторная (тормозная) энергия преобразуется
в тепловую энергию. Для этого тормозной модуль (импульсное управление)
интегрирован в промежуточный контур. Прерыватель включает резистор по
интервалу между импульсами согласно отводимой генераторной мощности.
Тормозной модуль активен только тогда, когда вследствие генераторного режима
напряжение промежуточного контура превышает порог включения прерывателя
U
DC-Chopper
, т.е. не в обычном, моторном режиме.
Тормозной резистор рассчитан только на определенную мощность и нагрузочный
цикл, и может поглотить только ограниченную тормозную энергию за заданное
время. Указанные в каталоге MICROMASTER DA51.2 тормозные резисторы имеют
следующий нагрузочный цикл.
Мощность
0.05
t [с]
12
240
P
DB
1P
100
P
DB
P
100
=длительнаямощность
=мощность,допустимаякаждые240сна12с
DB
P 20 =

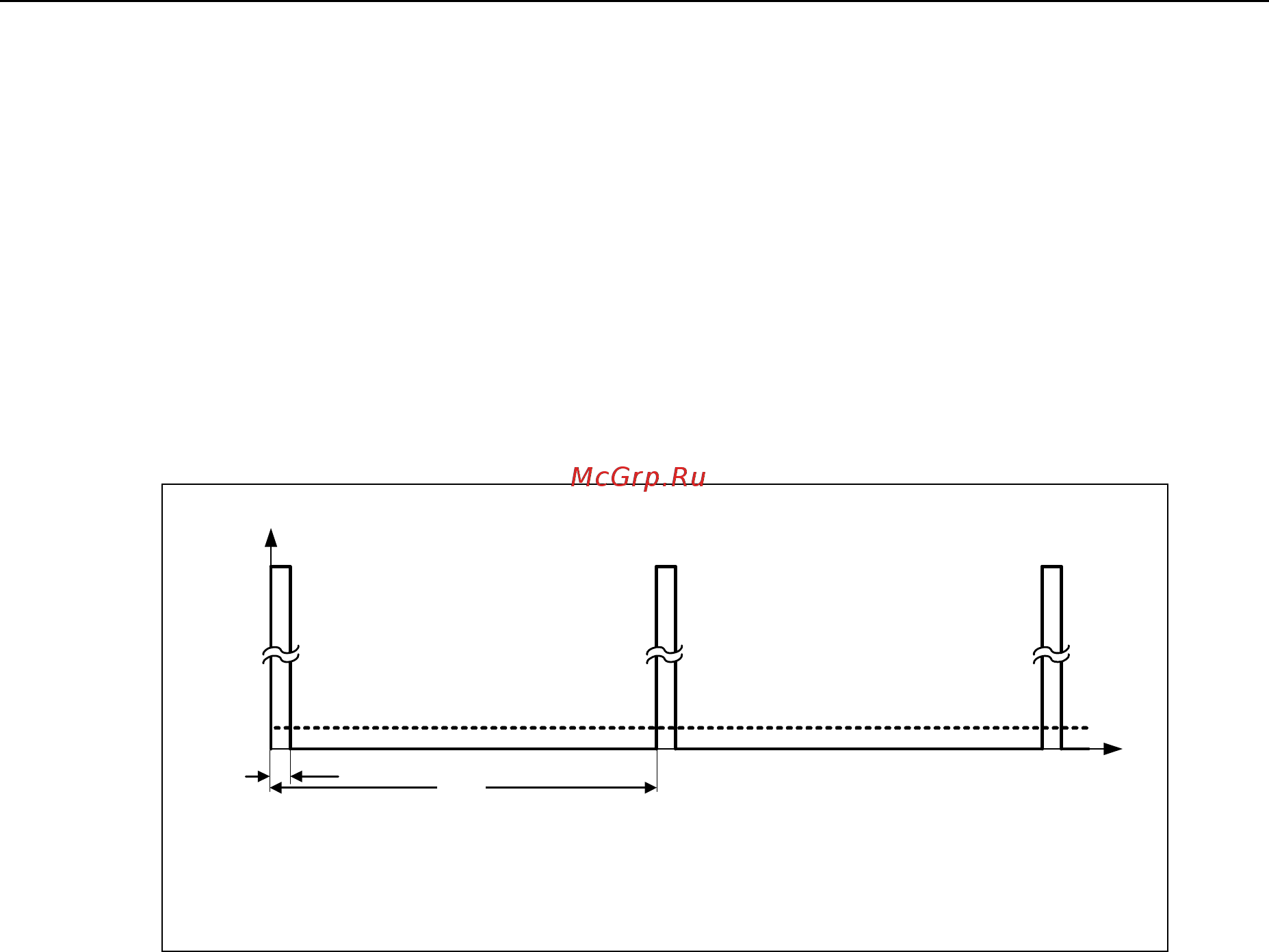

Рис. 3-78 Тормозные резисторы нагрузочного цикла (MICROMASTER каталог DA51.2)
Этот нагрузочный цикл (P1237 = 1 5 %) зафиксирован в MICROMASTER. Если
требования по нагрузке превышают значения, то контроль нагрузочного цикла при
достижении макс. поглощаемой тормозной энергии уменьшает модуляцию
прерывателя до значения параметра P1237. Тем самым поглощаемая в тормозном
резисторе энергия уменьшается, следствием чего является быстрое увеличение
напряжения промежуточного контура из-за продолжающей расти генераторной
энергии и отключение преобр
а
зователя из-за перенапряжения промежуточного
контура.
Если длительная мощность или нагрузочный цикл слишком велики для резистора, то
за счет 4 резисторов в мостовой схеме длительная мощность может быть увеличена
в 4 раза. При этом дополнительно надо увеличить нагрузочный цикл через параметр
P1237 от P1237 = 1 ( 5 %) до P1237 = 3 ( 20 %). При использовании мостовой
схем реле перегрева резисторо
в должны быть вк
лючены последовательно и
интегрированы в цепь контроля ошибок. Тем самым гарантируется отключение всей
системы / преобразователя при перегреве одного резистора.
