Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
69
Пример
На основе опорной частоты P2000 нормирование / денормирование представляется
через последовательный интерфейс "USS на BOP-Link".
Если устанавливается соединение между двумя BICO-параметрами (напрямую
посредством BICO-параметров или косвенно через P0719 или P1000), имеющими
различное представление (нормированное представление (hex) или физическое
представление (Гц)), то в преобразователе выполняется следующее нормирование
на уставку:
P1070
y[Гц]
2000
4000[Hex]
r2015[1]
][ PГцy
r2015
[0]
[1]
[2]
[3]
P2016
[0]
[1]
[2]
[3]
r0021
x[Гц]y[Hex]
x[Hex]
]Hex[4000
P2000[Hz]
r0021[Hz]
y[Hex]
USS‐PZD
BOP‐Link
USS‐PZD
BOP‐Link

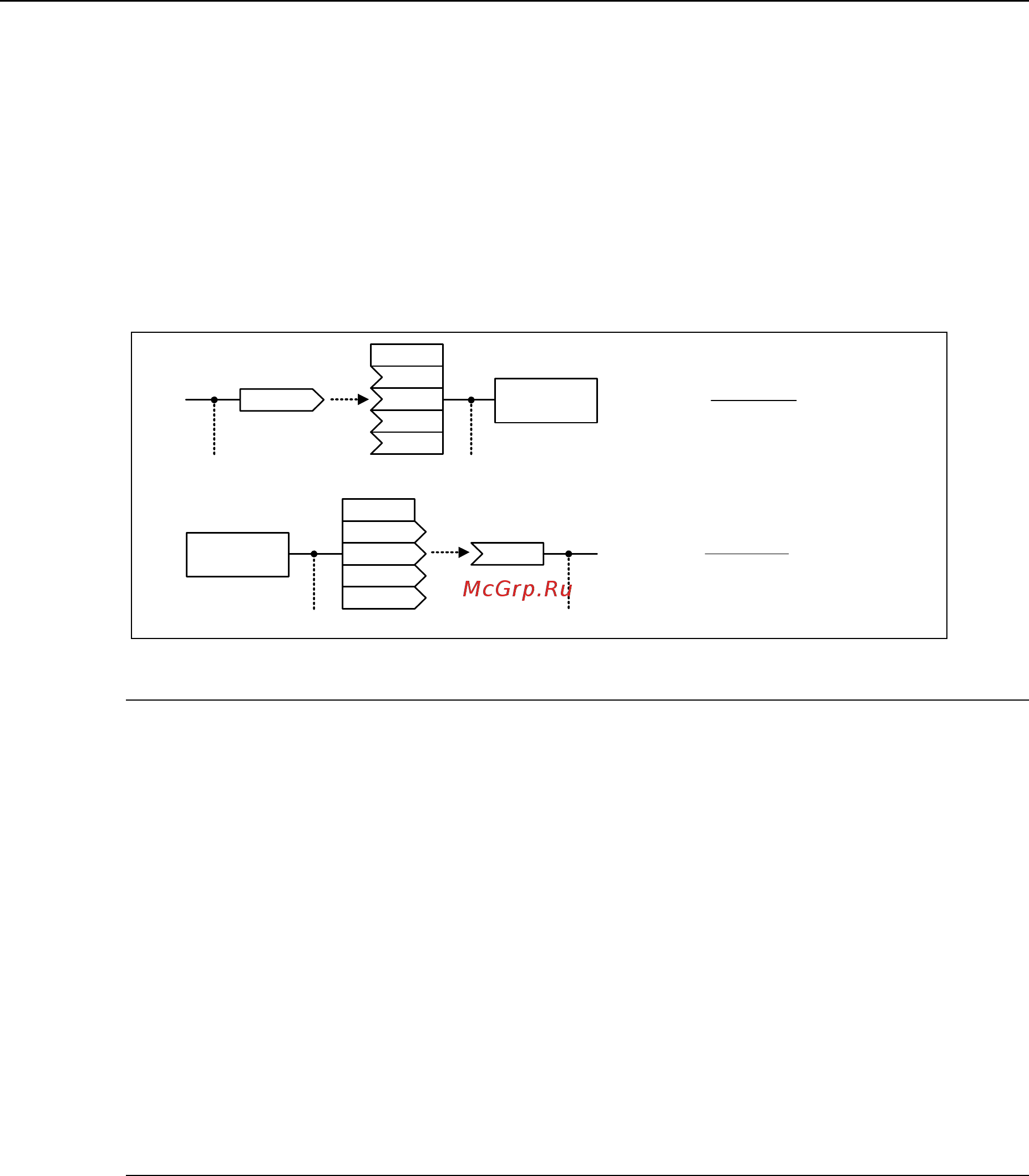

Рис. 3-13 Нормирование / денормирование
Указание
Аналоговые значения ограничиваются до 10 В или 20 мА. Может быть выгружено /
загружено макс. 100 % относительно соответствующего исходного значения, если
масштабирование DAC/ADC (заводская установка) не выполняется.
Сигналы заданного или фактического значения через последовательный
интерфейс:
При передачу через часть PZD они ограничиваются до значения 7FFF h. При
этом макс. значение составляет 200 % относительно исходного значения.
При передач
е чере
з часть PKW они передаются в зависимости от типа данных
и единицы.
Параметр P1082 (макс. частота) ограничивает в преобразователе частоту
независимо от опорной частоты. Поэтому при изменении P1082 (заводская
установка: 50 Гц) всегда требуется настройка P2000 (заводская установка: 50 Гц).
Если, к примеру, для двигателя NEMA параметр устанавливается на 60 Гц и
изменение при P2000 не выполняется, то аналоговое зад
анн
ое/фактическое
значение при 100 % или сигнал заданного/фактического значения при 4000 h
ограничивается до 50 Гц!
