Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
121
Функции торможения

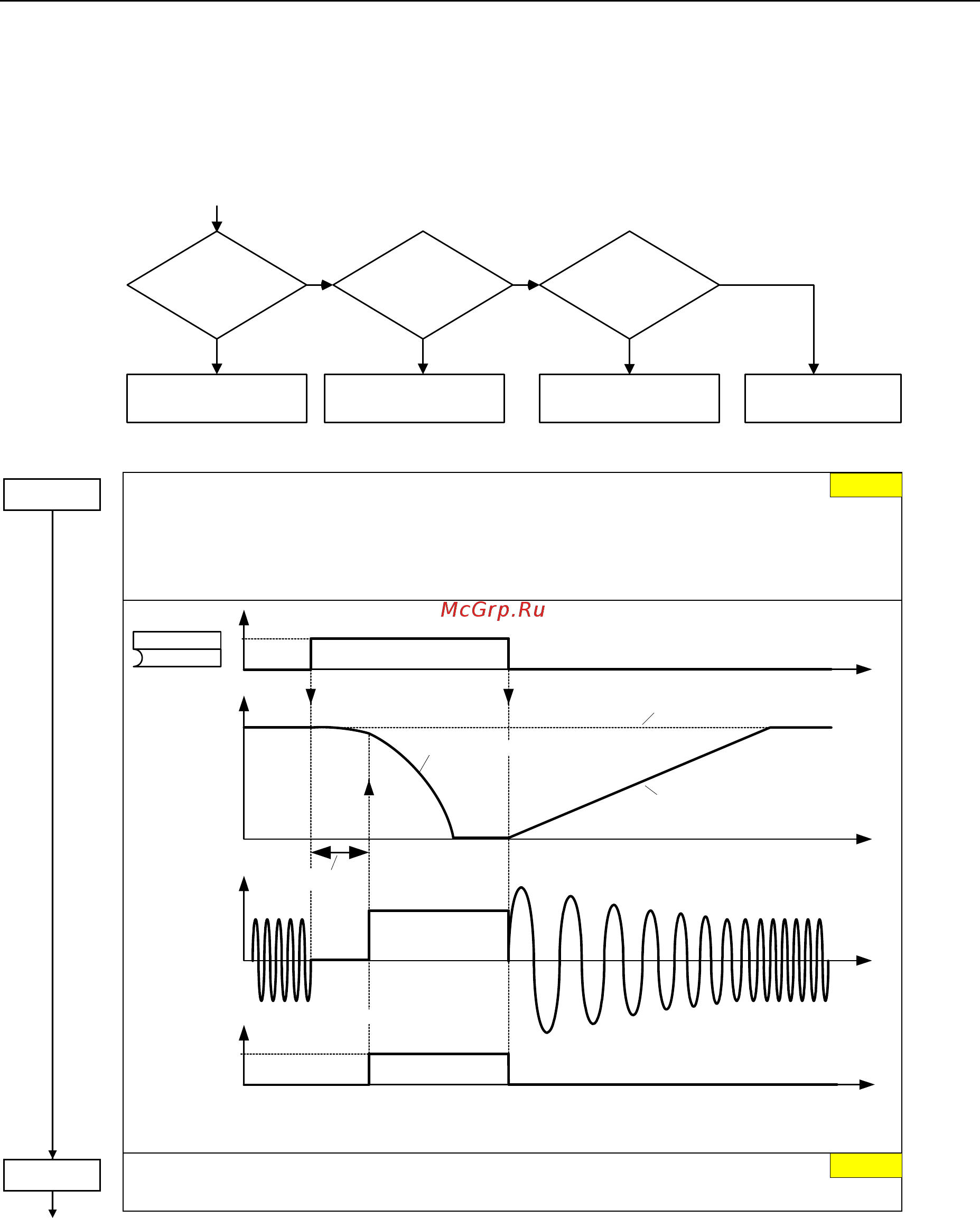

Различным функциям торможения присвоены приоритеты. Если активируется DC-
торможение или смешанное торможение, то они имеют более высокий приоритет,
чем реостатное торможение.
DC‐тормоз
P1233>0
?
Да
Нет
DC‐торможение
разрешено
Смешанный
тормоз
P1236>0
?
Смешанноетормож.
разрешено
Реостатный
тормоз
P1237>0
?
Реостатноетормож.
разрешено
заблокировано
Нет Нет
Да Да
Торможение постоянным током
BI: Разрешение торможения постоянным током
Обеспечивает торможение постоянным током через сигнал, который был
использован внешним источником. Функция остается активной, пока активен
внешний входной сигнал. Торможение постоянным током вызывает быстрый останов
двигателя за счет подачи постоянного тока
f
P0347
f*
i
t
t
t
1
0
f_фкт
тормозпостоянноготока
0
1
тормозпостоянноготокаактивен
r0053
Bit00
t
f_зад
(0:0)
P1230.C
BI:DC‐тормоз
Указание:DC‐торможениеможетбытьактивировановрабочихсостоянияхr0002=1,4,5
Ток тормоза DC (ввод в %)
Определяет уровень постоянного тока в % относительно ном. тока двигателя (P0305).
P1232 = ...
P1230 = ...
0:0
100 %
