3.6.4 Аналоговые выходы (DAC)
Число: 2
Область параметров: r0770 – P0785
Номер функциональной схемы: FP2300
Характеристики:
- цикл: 10 бит
- точность: 1 % относительно 20 мА
C помощью аналоговых выходов внутренние заданные/фактические значения и
сигналы управления преобразователя выгружаются через DAC-преобразователь.
При этом цифровой сигнал преобразуется в аналоговый сигнал. Через DAC могут
вводиться все сигналы, содержащие сокращение "CO" в тексте параметра (см.
Сводка всех параметров BICO в списке параметро
в). Параметр P0771 определяет
через присвоение номера параметра величину, которая будет выведена как

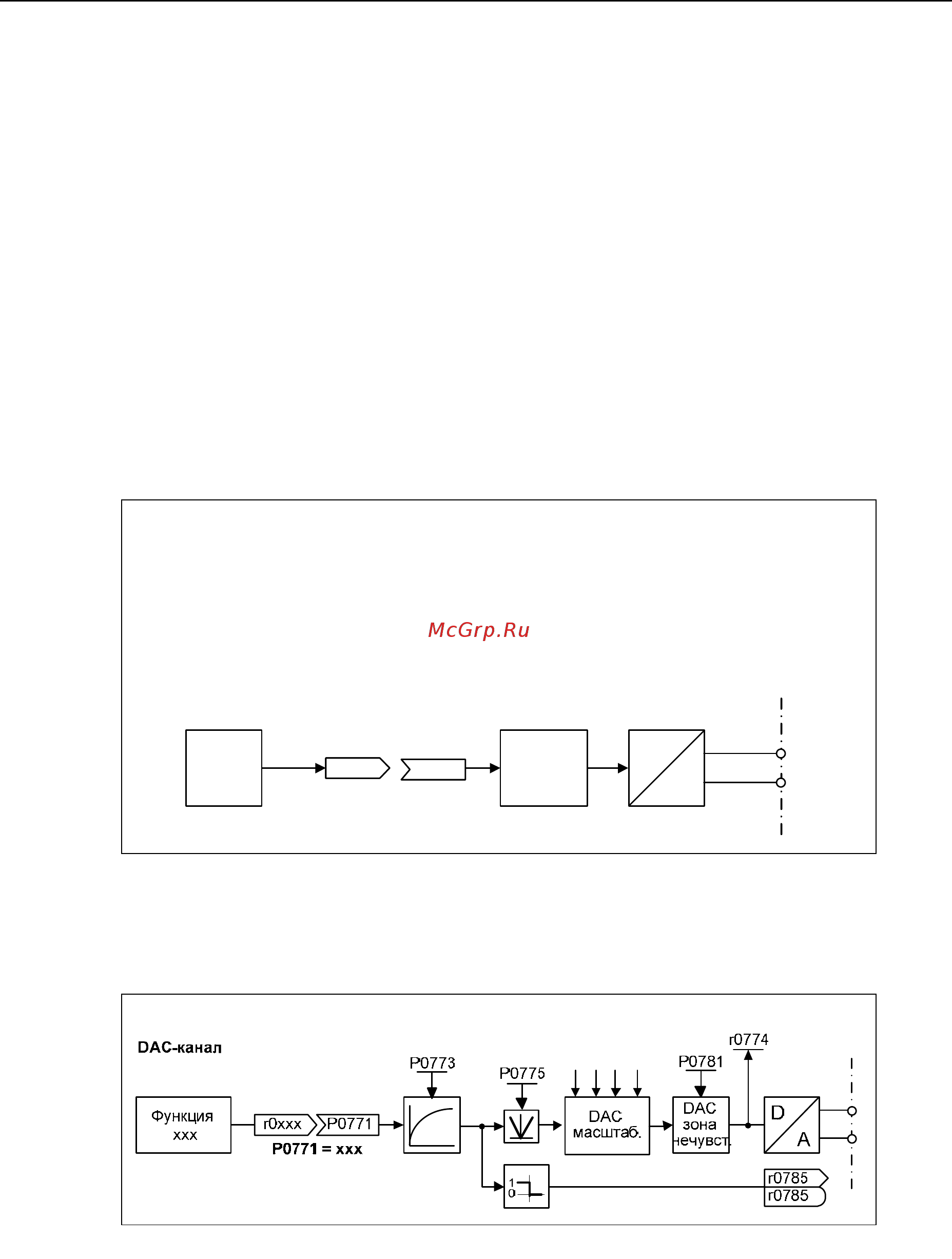

аналоговый сигнал через DAC-канал (см. Рис. 3-34). Сглаженная выходная частота, к
примеру, выводится через аналоговый выход, если P0771[0] = 21.
DAC
канал
D
A
Kл
Kл
DAC
DAC+
r0755
Pxxxx
rxxxx
P0771
...
Функция
r0020CO:заданноезначениепередзадатчикоминтенсивности
r0021CO:сглаженнаявыходнаячастота
r0024CO:сглаженнаявыходнаячастотапреобразователя
r0025CO:сглаженноевыходноенапряжение
r0026CO:сглаженноенапряжениепромежуточногоконтура
r0027CO:сглаженныйвыходнойток
r0052CO/BO:словосостояния1
r0053CO/BO:словосостояния2
r0054CO/BO:управляющееслово1
...
0 ... 20 мА
Рис. 3-34 Вывод сигнала через DAC-канал
Для адаптации сигнала у канала DAC имеется несколько функциональных блоков
(фильтры, масштабирование, зона нечувствительности), с помощью которых можно
изменить цифровой сигнал перед преобразованием (см. 3-35).
P0777
P0778
P0779
P0780
Рис. 3-35 DAC-канал
