Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
63
3.1.3 Блоки данных
Для множества приложений полезным является возможность одновременного
изменения нескольких параметров при работе или при готовности к работе с
помощью внешнего сигнала.
Примеры:
Необходимо переключить преобразователь с двигателя 1 на двигатель 2.
MM4
M1
K1
M2
K2
Двиг.1
Двиг.2

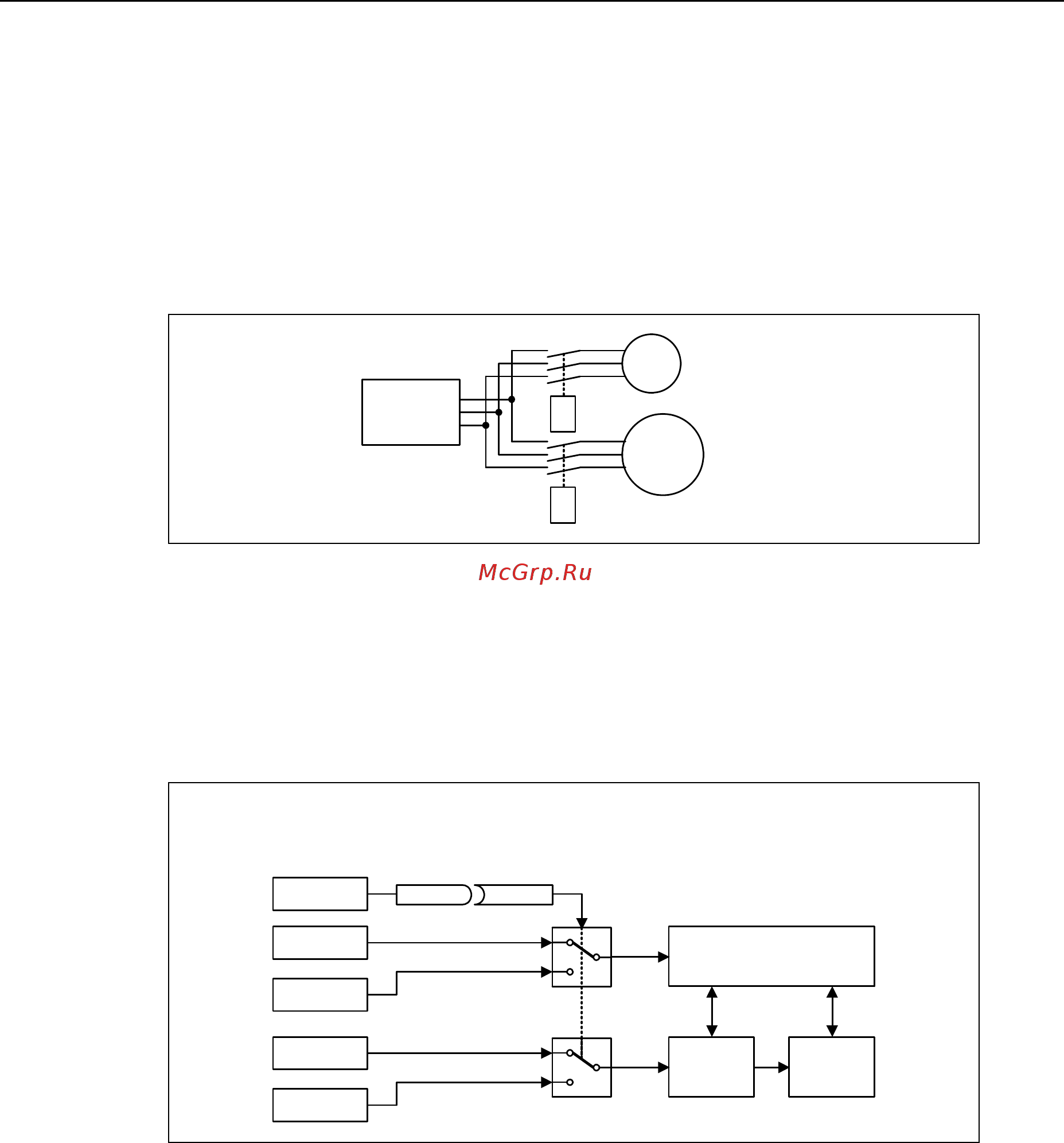

Рис. 3-7 Пример: переключение с двигателя 1 на двигатель 2
Источник управления (к примеру, терминал BOP) или источник заданного
значения (к примеру, ADC MOP) должен переключаться в зависимости от
внешнего события (к примеру, отказ устройства управления верхнего уровня)
через сигнал клеммы (к примеру, DIN4). Типичным примером этого является
мешалка, которая не должна бесконтрольно останавливаться при отказе системы
управления.
Источник управления: терминал BOP
Источник заданного зна
ч
ения: ADC MOP
DIN4
Клеммы
ЦикловоеПУ
BOP
P0700[0]=2
P0700[1]=1
P0810=722.3
ADC
Каналзад.
знач.
MOP
0
1
P1000[0]=2
P1000[1]=1
Регулятор
двигателя
0
1
Рис. 3-8 Пример: переключение источника управления или заданного значения
Возможно очень элегантное решение этой задачи через индексированные
параметры (см. раздел 3.1.1). При этом объединяются в группу / блок данных по
функциональности и индексируются. Благодаря индексации для каждого параметра
могут быть сохранены различные установки, которые активируются через
переключение блока данных.
Существуют следующие блоки данных:
CDS Command Data Set (командный блок данных)
DDS Drive Data Set (блок данных привода)
