Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
187
УКАЗАНИЕ
ВЫКЛ1 может задаваться через самые разные источники команд через BICO-
параметры P0840 (BI: ВКЛ/ВЫКЛ1) или P0842 (BI: ВКЛ/ВЫКЛ1 с
реверсированием).
BICO-параметр P0840 предустанавливается через определение источника
команд посредством P0700.
Команда ВКЛ и следующая команда ВЫКЛ1 должны быть из одного источника.
Если команда ВКЛ/ВЫКЛ1 установлена более чем для одного цифрового входа,
то действителен только посл
ед
ний установленный цифровой вход, к примеру,
DIN3.
ВЫКЛ1 возбуждается низким уровнем сигнала.
При одновременном выборе разных источников ВЫКЛ действует следующий
приоритет: ВЫКЛ2 (макс. приоритет) – ВЫКЛ3 – ВЫКЛ1
ВЫКЛ1 может комбинироваться с торможением постоянным токок или
смешанным торможением.
При активации стояночного тормоза двигателя MHB (P1215) P2167 и P2168 при
ВЫКЛ1 не учитываютс
я
.
ВЫКЛ2
Команда ВЫКЛ2 сразу же гасит импульсы инвертора. Это создает выбег двигателя,
т.е. контролируемое торможение здесь невозможно.
t
t
фкт
f
P1082
f
max
r0052Bit02
Работа
ВЫКЛ2
Гашение
имп.

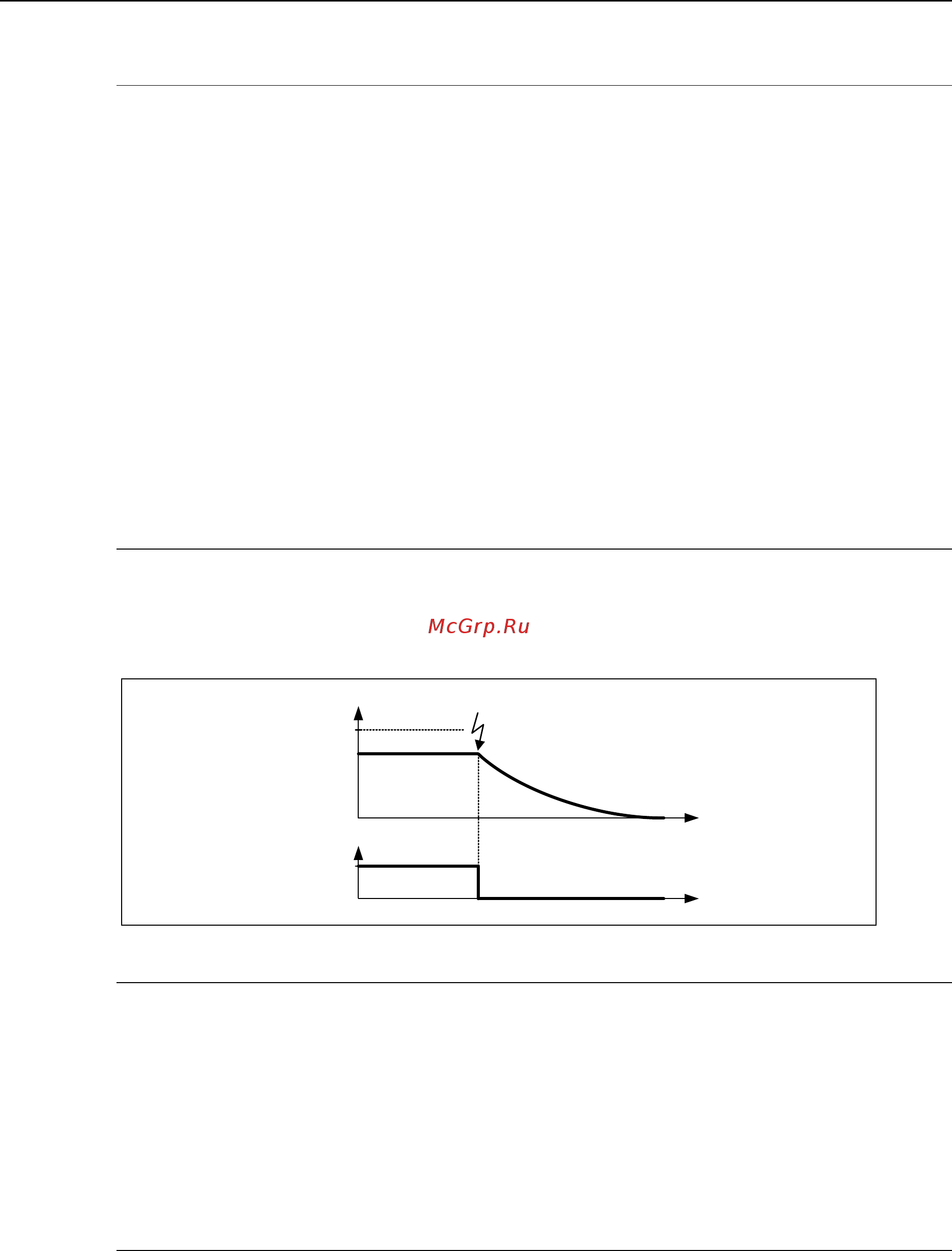

Рис. 3-65 ВЫКЛ2
УКАЗАНИЕ
Команда ВЫКЛ2 может иметь один или несколько источников. Источники команд
задаются через BICO-параметры P0844 (BI: 1-ый ВЫКЛ2) и P0845 (BI: 2-ой
ВЫКЛ2).
Предустановкой ВЫКЛ2 является BOP. Этот источник остается и при
определении другого источника команд (к примеру, клемма как источник команд --
> P0700 = 2 и выбор ВЫКЛ2 через DIN2 --> P0702 = 3).
ВЫКЛ2 возбуждается низким уровнем сигнала.
При одновременном выборе ра
зных источников ВЫКЛ дейс
твует следующий
приоритет: ВЫКЛ2 (макс. приоритет) – ВЫКЛ3 – ВЫКЛ1
