Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
155
УКАЗАНИЕ
Если необходима более высокая скорость передачи или большее число участников,
то использовать для безотказной работы опциональные модули CB (напр.,
PROFIBUS, CAN).
3.7.1.2 Структура полезных данных
Область полезных данных каждой телеграммы содержит информацию, которую, к
примеру, контроллер SIMATIC S7 (= Master) передает на привод (= Slave) или привод
возвращает на контроллер.
Общая структура блока полезных данных
Блок полезных данных подразделяется на две области:
область PKW (параметр-идентификатор-значение)
область PZD (данные процесса)

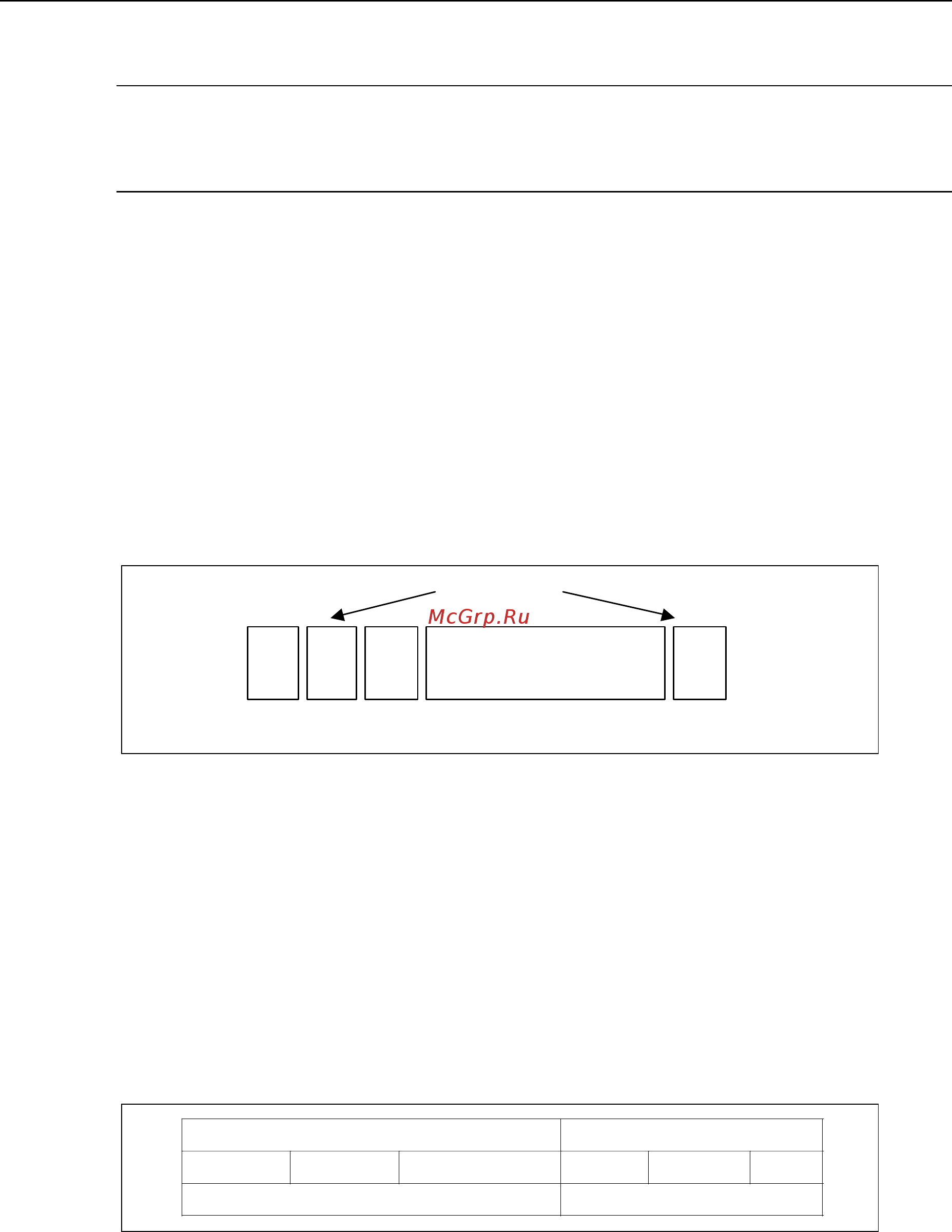

Структура полезных данных в телеграмме протокола USS представлена ниже.
Кадрданных
параметр‐идентификатор‐значение
STX LGE ADR
(PKW) (PZD)
BCC
PKW: PZD:
данныепроцесса
(областьданныхпроцесса)
ДанныепроцессаПараметры
Полезныеданные
Рис. 3-45 Кадр данных
Область PKW при этом относится к обработке интерфейса параметр-
идентификатор-значение (PKW). Понятие "интерфейс PKW" подразумевает не
физический интерфейс, а описывает механизм, регулирующий обмен
параметрами между двумя участниками процесса коммуникации (к примеру,
контроллер и привод). Это означает: чтение и запись значений параметров, и
чтение описаний параметров и соответствующих текстов.
Все задания, проходящие через интерфейс PKW, в основн
ом
являются заданиями
по управлению и наблюдению, сервису и диагностике.
Область PZD содержит необходимые для автоматизации сигналы:
управляющие слова и заданные значения от Master к Slave
слова состояния и фактические значения от Slave к Master.
ОбластьPKW
PKE IND PZD1 • • • PZD16
ОбластьPZD
ЭлементыPKW
переменнаядлина переменнаядлина
Рис. 3-46 Структура области PKW и PZD
Обе области вместе дают блок полезных данных. Такая структура относится как к
телеграмме от Master к Slave, так и наоборот от Slave к Master.
