3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
116

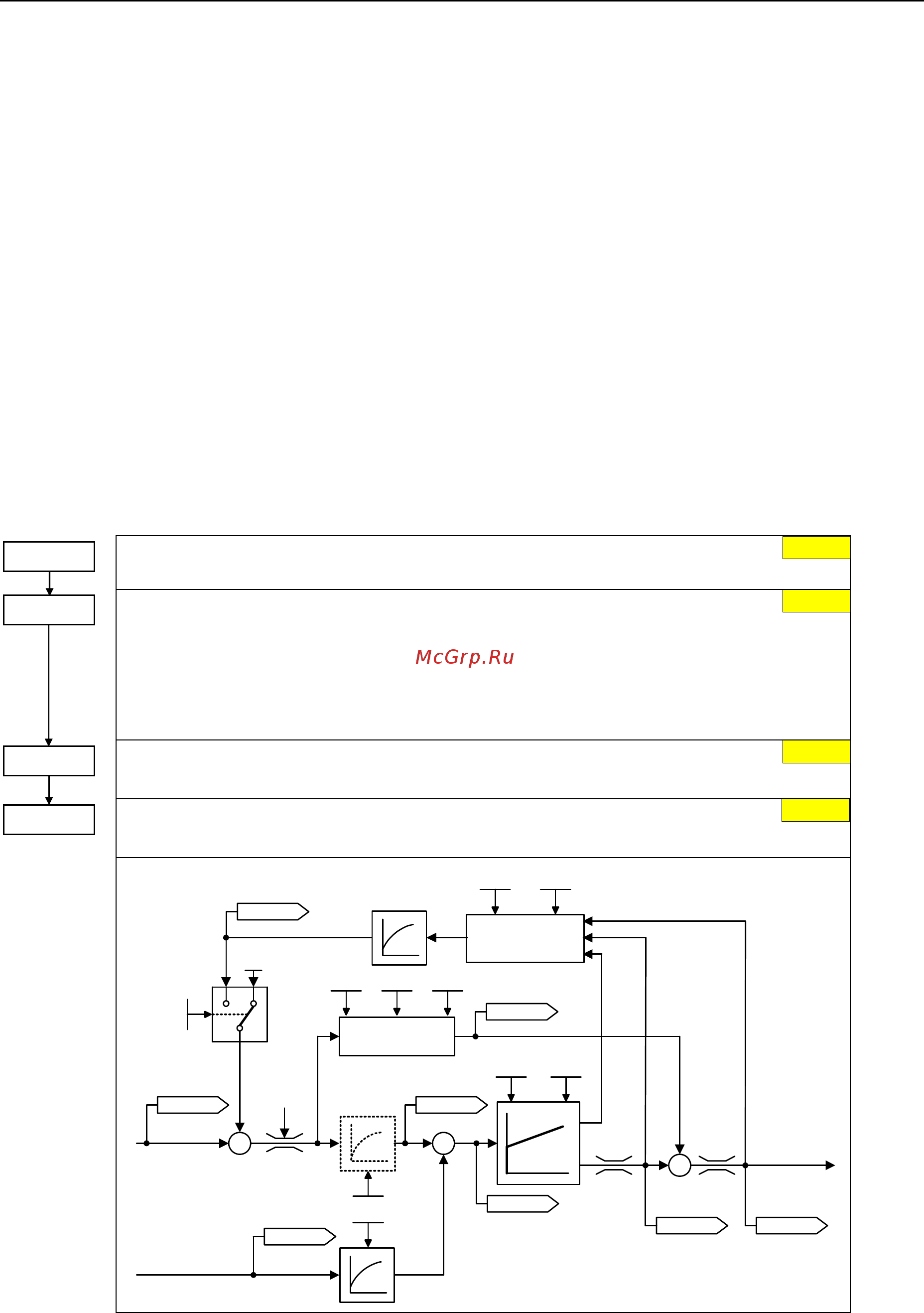

Векторное управление с датчиком скорости (VC)
Первый шаг: параметрирование датчика скорости (см. раздел 3.5.7.15)
При вводе в эксплуатацию векторного управления с датчиком (VC), сначала
активировать преобразователь с режимом U/f (P1300 = 0). При вращающемся
двигателе и подключенном датчике скорости (активирован через P0400)
параметры r0061 и r0021 должны совпадать в следующих величинах:
- знак
- значение (допускается отклонение в несколько процентов)
Только при выполнении обоих этих условий можн
о активировать векторное
управление с датчиком скорости (P1300 = 21 или 23).
Контроль на потерю сигнала скорости должен быть заблокирован (P0492 = 0),
если происходит внешнее ограничение момента вращения, к примеру:
- регулятор моталки
- наезд на жесткий упор
- использование механического тормоза
Тип управления *
21 Векторное управление с датчиком
Время фильтрации для фактической скорости
Устанавливает постоянную времени фильтра PT1 для сглаживания рассогласования
регулятора скорости.
Уменьшение этого значения ведет к увеличению динамики управления по скорости,
но существует опасность нестабильности при слишком маленьких значениях. Для
большинства приложений подходит установка P1442 = 2 мс.
Коэфф. усиления регулятора скорости
Указывает усиление регулятора скорости.
Время интегрирования регулятора скорости
Указывает постоянную времени интегрирования регулятора скорости.
Предуправление
Зад.знач.частоты
r1438
r1084
–
Kp Tn
P
1
4
6
0
P
1
4
6
2
r0064
Зад.знач.
скорости
P
1
4
9
6
P
0
3
4
1
P
0
3
4
2
P
1
4
4
2
Факт.частота
отимп.датчика
r0063
r1170
–
P1492
P
1
4
8
9
P
1
4
8
8
Подключение
статизма
r1490
150мс
r1518
0
1
0
r0079r1508
*)активнотолькоприактивированномпредуправлении
(P1496>0)
*)
P1300=21
P1442 = ...
P1460 = ...
P1462 = ...
0
4 мс
3.0
400 мс
