Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
255
Ограничение момента вращения
Значение указывает макс. допустимый момент, при этом могут быть
спараметрированы различные границы для моторного и генераторного режимов.
P1520 CO: верхнее предельное значение момента вращения
P1521 CO: нижнее предельное значение момента вращения
P1522 CI: верхнее предельное значение момента вращения
P1523 CI: нижнее предельное значение момента вращения
P1525 масштабирование нижнего предельного значения момента вращения
Текущие активные предельные значе
ния момента вращения о
тображаются в
параметрах:
r1526 CO: верхнее предельное значение момента вращения
r1527 CO: нижнее предельное значение момента вращения
f
1
~
Ограничениемоментавращения
Полученное
предельноезначение
моментавращения
Ограничение
мощности
|f
ist
r1526
r1527
Ограничение
опрокидывания
P1530
P1531
f
1
~
2
Постоянный
моментвращения
f
Kipp
Постоянная
мощность
|
|M
|
Опрокидывающая
мощность

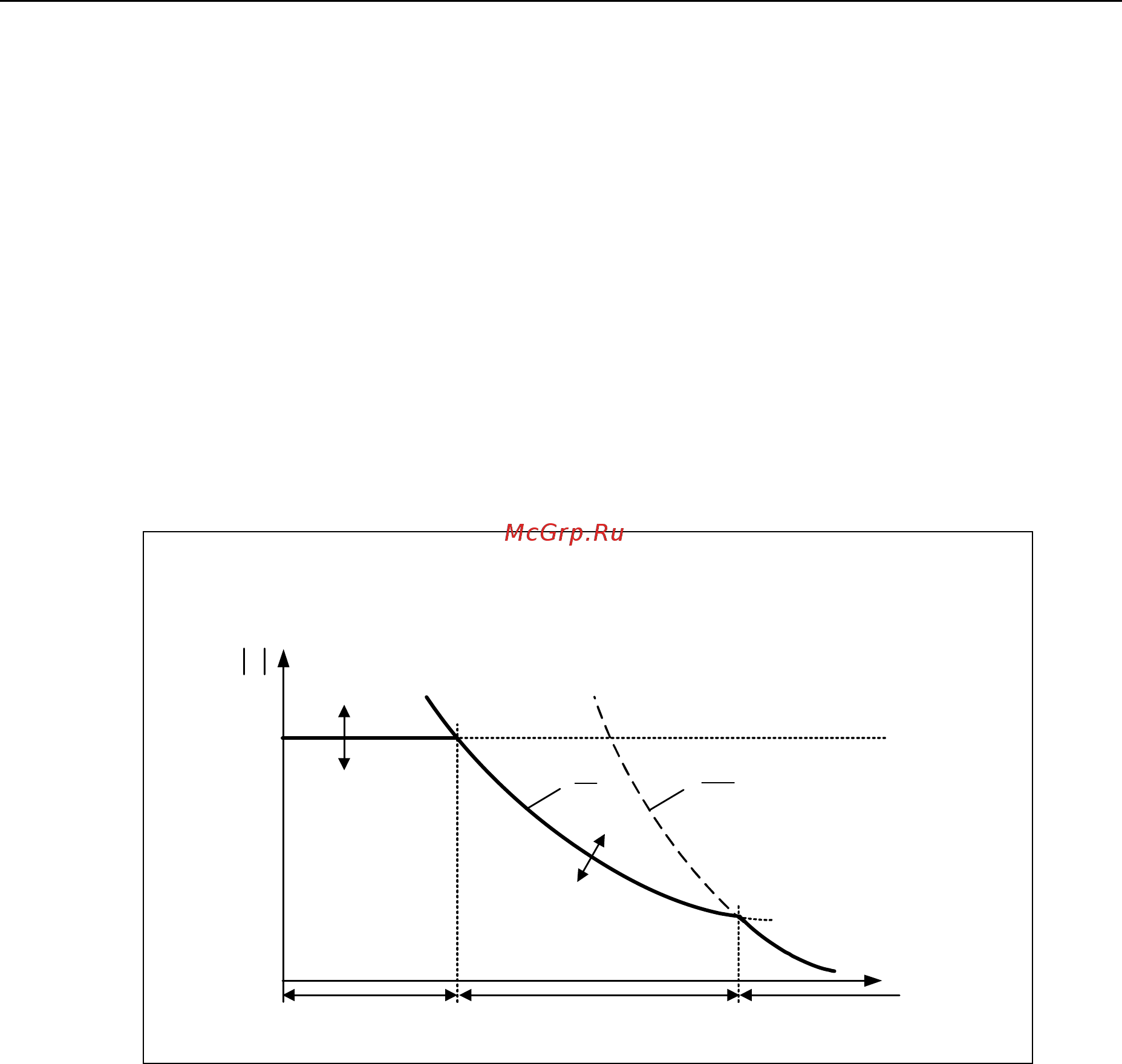

Рис. 3-109 Ограничения моментов
Ограничение мощности
Значение указывает макс. допустимую мощность, при этом могут быть
спараметрированы различные границы для моторного и генераторного режимов.
P1530 моторное ограничение мощности
P1531 генераторное ограничение мощности
Ограничение опрокидывания
Ограничение опрокидывания вычисляется в приводе из данных двигателя.
м
