Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
147
Скоростьпередачи+пауза
Длинателеграммы
Числоучастников(Slave)
Master
цикл,Master
T
Slave
(MICROMASTER)
цикл,USS
T
цикл,Slave(MM4)
T
УКАЗАНИЕ
С точки зрения пользователя значение имеет общее время цикла между Master и Slave. При
этом данное время зависит от множества факторов, как показано на рисунке.

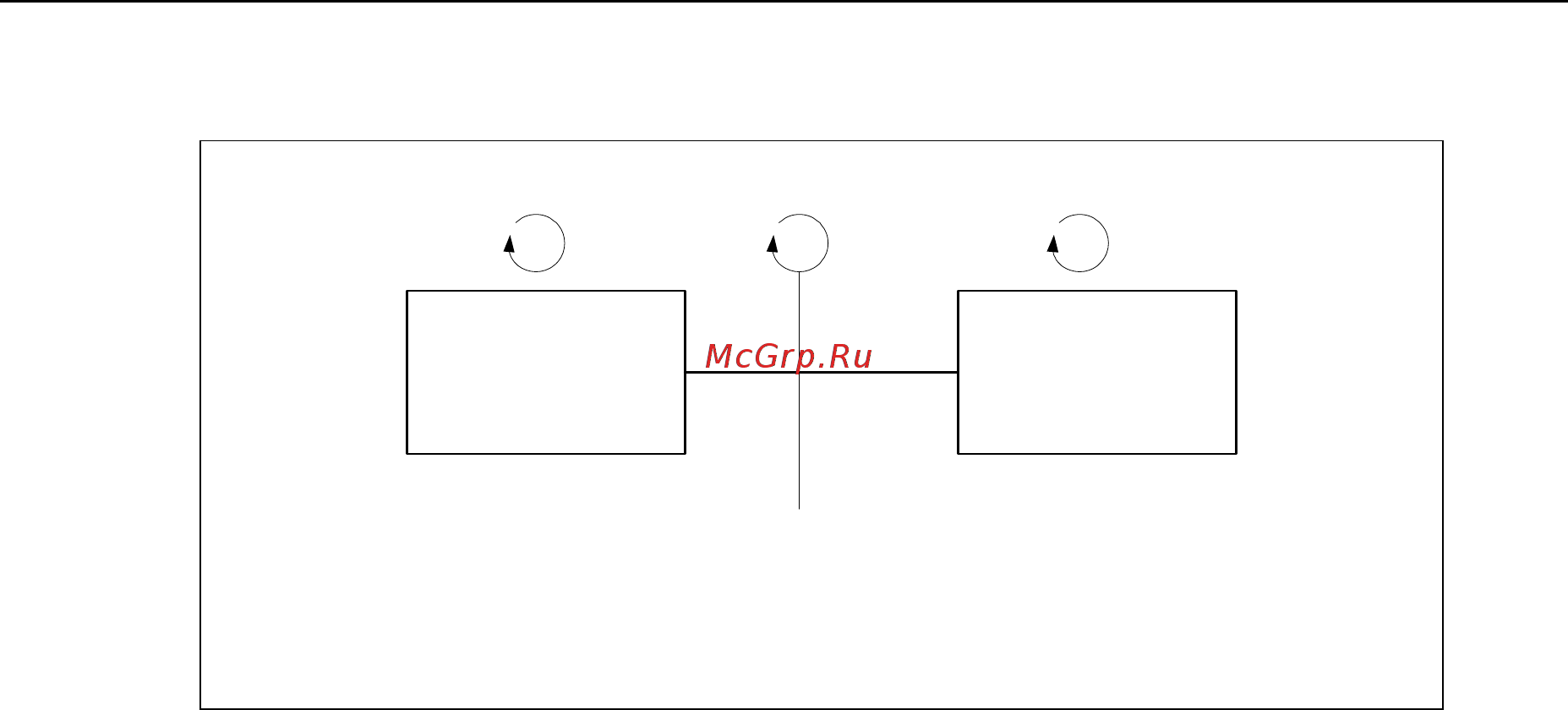

Рис. 3-37 Циклы
С помощью протокола USS пользователь может установить как последовательное
соединение точка-точка, так и последовательное шинное соединение между Master-
системой верхнего уровня и несколькими Slave-системами. Master-системами могут
быть, к примеру, контроллеры (PLC, к примеру, SIMATIC S7-200) или PC. Приводы
MICROMASTER при этом всегда являются Slave в шинной системе USS.
Протокол USS предлагает пользователю возможность реализации как задач
автоматизации с требованием циклического обме
на
телеграммами (необходима
постоянная длина телеграммы), так и задач визуализации. В этом случае
предпочтительным является протокол с переменной длиной телеграмм, так как
тексты и описания параметров могут передаваться без "дробления" информации в
одной телеграмме.
