3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
150
В адресном байте в дополнение к номеру участника закодирована дополнительная
информация:
Отдельным битам в адресном байте присвоены следующие значения.
=1:ретрансляция,адресныебиты(№0до4)необрабатываются
=0:нетретрансляции
76543210
ST
X
LG
E
ADR
1
.
2
.
n BCC
nполезныхсимволов
Бит№
№Slave‐участника0до31
=1:зеркальнаятелеграмма
=0:незеркальнаятелеграмма
=1:спецтелеграмма,пояснениясм.ниже
=0:стандарт,биты0до6действиетльныеидолжныобрабатываться

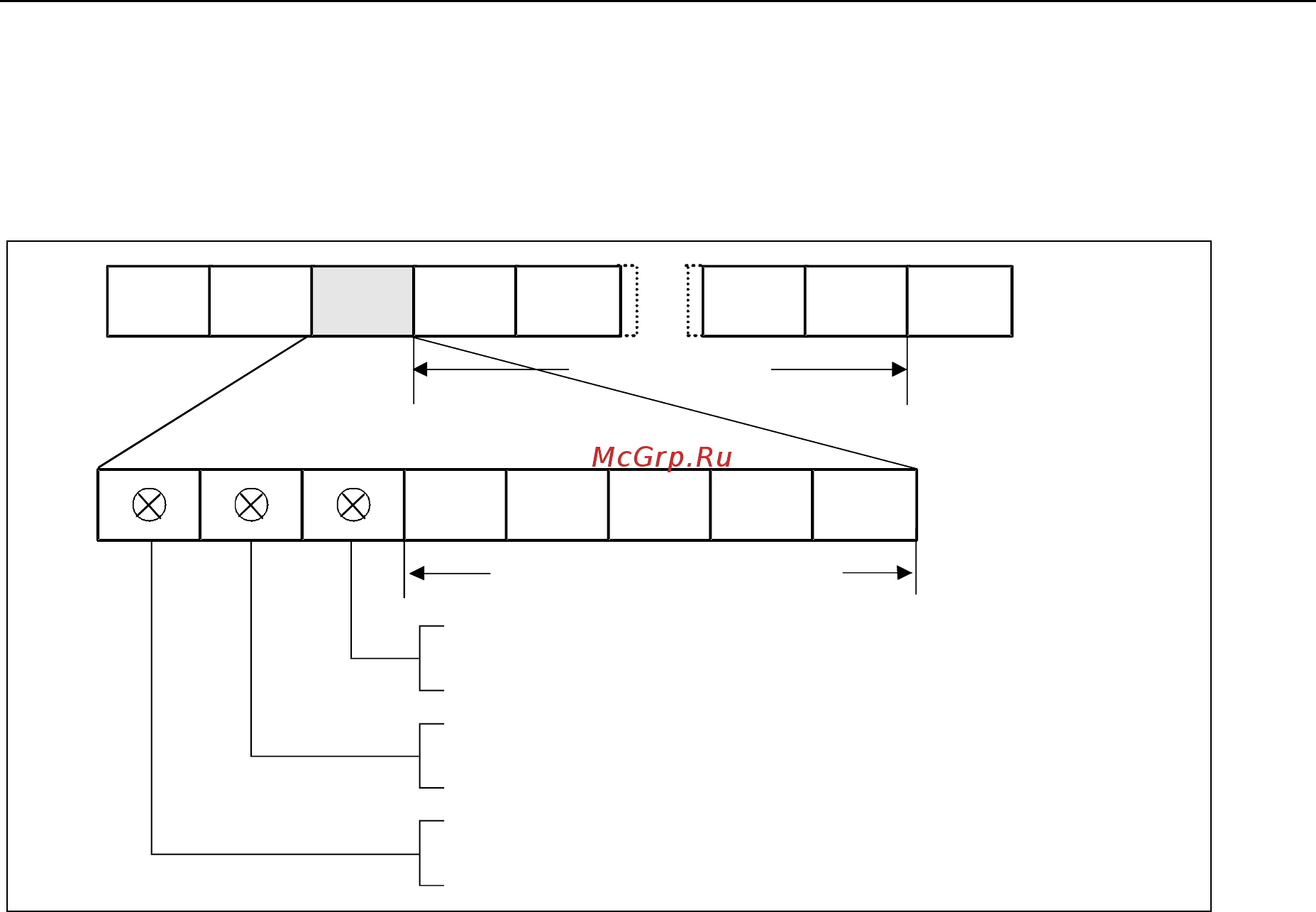

Рис. 3-40 Значение адресного байта (ADR)
Циклический обмен телеграммами обеспечивается Master. Master поочередно
обращается ко всем Slave-участникам с телеграммой задания. Затронутые участники
отправляют по одной ответной телеграмме. Согласно процедуре Master-Slave, Slave
после получения предназначенной для него телеграммы задания должен отправить
Master ответную телеграмму до его обращения к следующему Slave-участнику.
Последовательность обращения к Slave-участникам может быть указаны, к примеру,
через запись номеров участников (A
D
R) в перечень рассылки в Master. Если цикл
обращения к отдельным Slave должен быть быстрее остальных, то их номер
участника может быть указан в перечне рассылки несколько раз. Через перечень
рассылки может быть реализовано и соединение точка-точка, в этом случае в
перечень рассылки внесен только один участник.
