Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
165
Для использования MICROMASTER в коммуникации через шину RS485 потребуется
1. Электропитание
2. По терминатору на обоих концах шины между P+ и N-
(см. рис. 3-48)
Управляющиеклеммы
RS485‐терминатор
29
P+
30
N‐
1
+10В
2
0В
кклемме2следующегоSlave

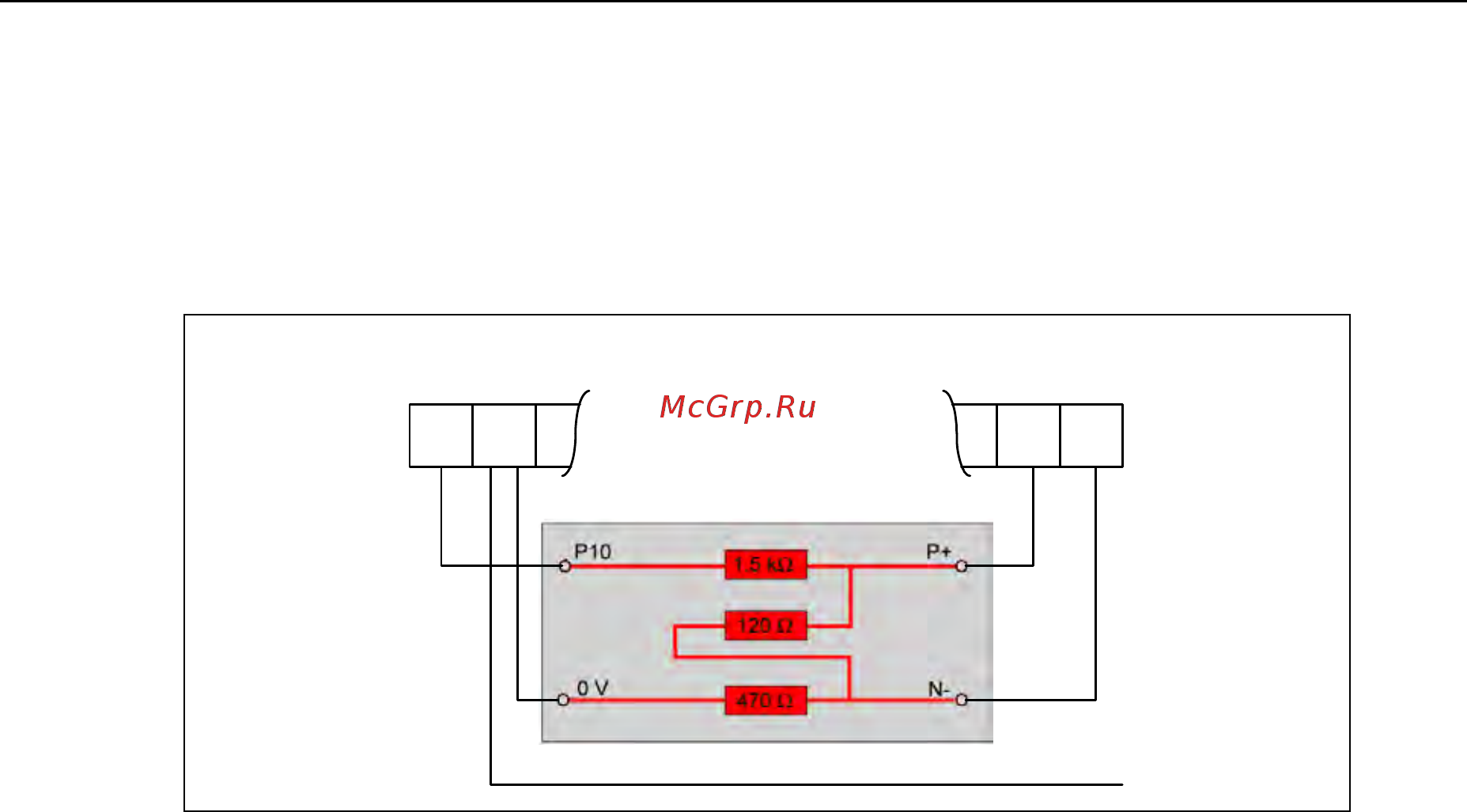

Рис. 3-48 Подключение терминатора RS485
Если преобразователь является последним Slave на шине (см. рис. 3-47), то
соединить там P+ и N- прилагаемого RS485-терминатора с RS485-клеммами (см.
рис. 3-48). P10 и 0 V для питания могут быть подключены к клеммам 1 и 2. Если
преобразователь является первым Slave, то завершить там шину только с P+ и N-.
Если первый или последний участник на шине не MICROMASTER 4, то заглушить
шину между P+ и N– с помощью соп
р
отивления (между 120 Ω и 220 Ω).
Шина должна работать со смещением на одном или на обоих концах (нагрузочный
резистор от P+ к P5 или P10, согласующий выходной резистор от N– к 0 V). Если
первый или последний участник на шине не MICROMASTER 4 (к примеру,
контроллер серии S7-200), то можно обеспечить смещение шины через подключение
резисторов 390 Ω от P+ к P5 и от N– к 0 V.
Ес
ли первый или
последний участник на шине это контроллер серии S7-200, то
можно использовать SIMATIC PROFIBUS-штекер, к примеру, 6ES7972-0BA41-0XA0,
для смещения и заглушки.
