3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
92
0
P0366 P0367 100 % P0368 P0369
i
µ
[%]
P0362
P0363
100 %
P0364
P0365
[%]
r0331
[A]i
[%]i
µ
µ

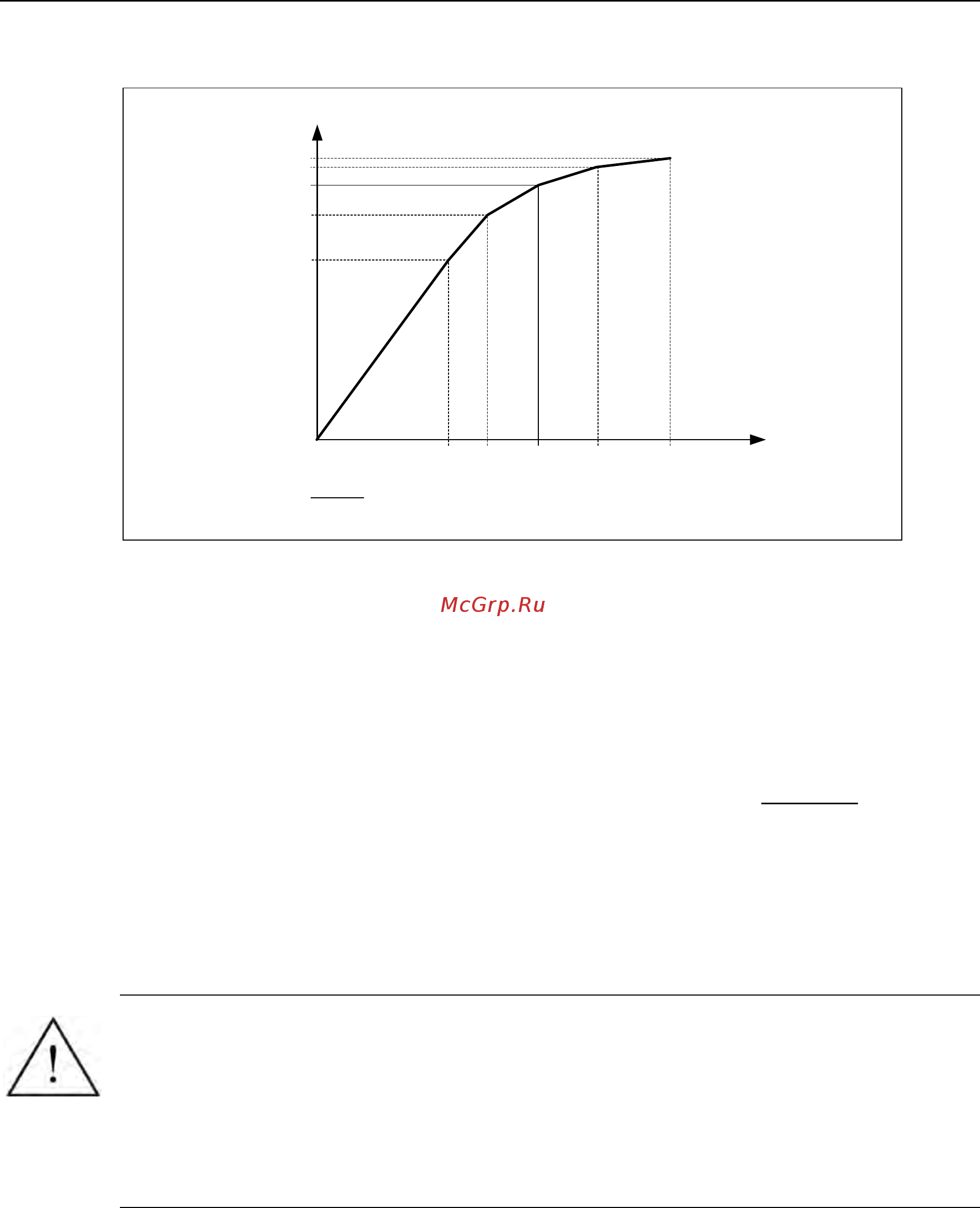

Рис. 3-27 Характеристика намагничивания
После выбора идентификации данных двигателя через параметр P1910 сразу же
генерируется предупреждение A0541. Команда ВКЛ запускает идентификацию
данных двигателя и на двигатель подаются различные сигналы возбуждения
(постоянные или переменные напряжения). Измерение выполняется в состоянии
покоя (двигателя) и занимает, включая расчет данных, на включение (P1910 = 1,3)
между 20 с ... 4 мин. Время идентификации при этом зависит от двигателя и
увеличивает
ся с его
размером (около 4 мин для двигателя 200 кВт).
Идентификация данных двигателя должна быть выполнена при холодном
двигателе,
чтобы можно было согласовать сохраненные сопротивления двигателя с параметром
температуры окружающей среды P0625. Только в этом случае при работе возможна
правильная температурная адаптация сопротивлений.
Идентификация данных двигателя работает с результатами "полного
параметрирования" P0340 = 1 или с последними сохраненными данными
эквивалентной схемы двигателя. Поэтому при выполнении идентификации несколько
раз (до 3 раз) результаты постоянно улучшаются.
ПРЕДУПРЕЖДЕНИЕ
Запрещено выполнять идентификацию данных двигателя с опасными грузами (к
примеру, с подвешенными грузами в крановых приложениях). Перед запуском
идентификации данных двигателя необходимо зафиксировать опасный груз (к
примеру, опускание груза на землю или фиксация груза стояночным тормозом
двигателя).
При запуске идентификации данных двигателя двигатель может переместиться в
приоритетную позицию. Особенно эт
о выра
жено у больших двигателей.
