РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
110

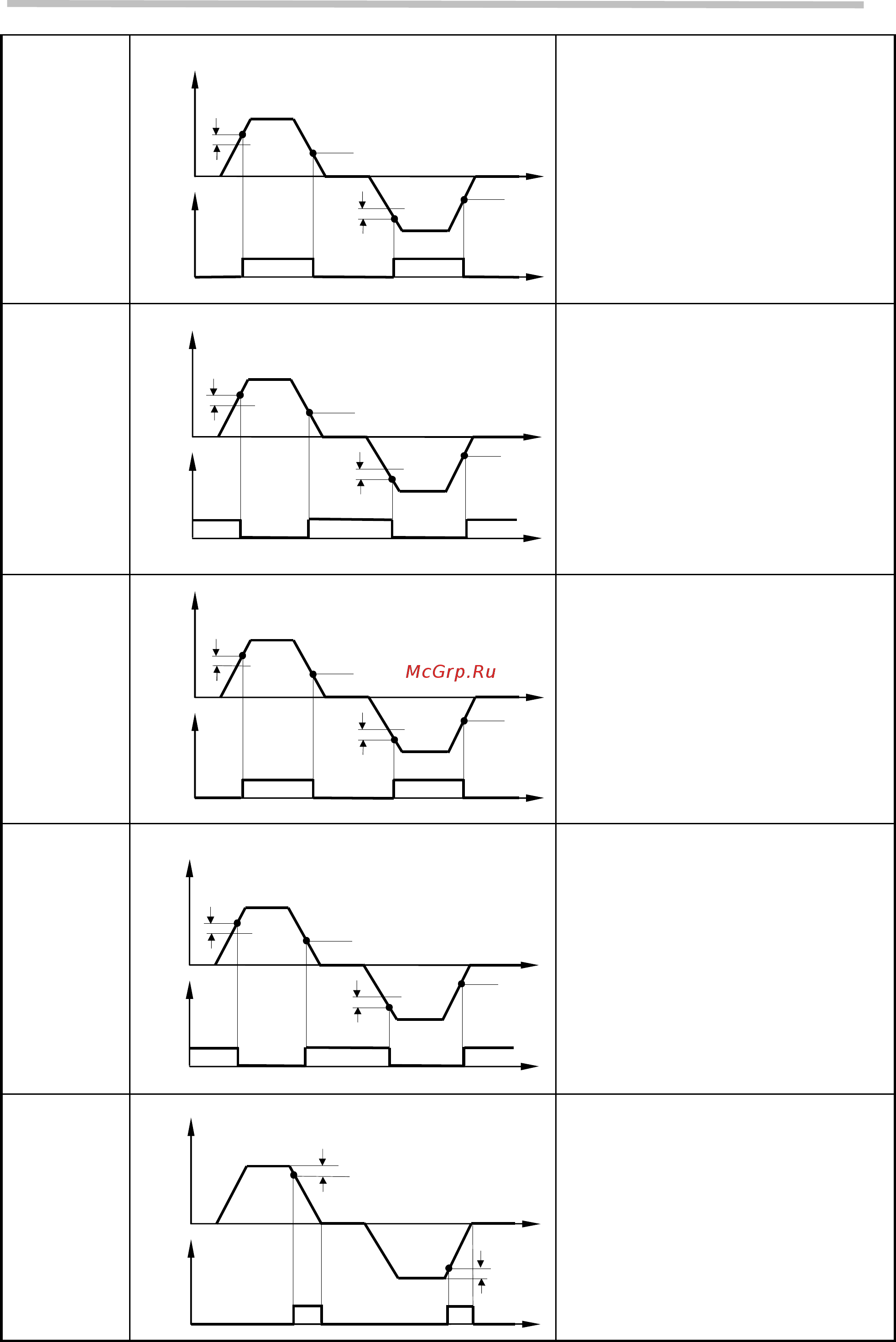

Режим 3
определения
частоты
Выход активен, когда выходная час-
тота при разгоне поднимается выше
указанной частоты 2 (03-44) + диапа-
зон обнаружения частоты 2 (03-45) и
выключается, когда выходная часто-
та при торможении падает ниже
указанной частоты 5 (03-51).
Любые дискретные выходы можно
запрограммировать на функцию
режим 3 определения частоты.
(03-11, 03-12 или 03-39 = 50).
Режим 4
определения
частоты
Выход выключен, когда выходная
частота при разгоне поднимается
выше указанной частоты 2 (03-44) +
диапазон обнаружения частоты 2
(03-45) и активен, когда выходная
частота при торможении падает ни-
же указанной частоты 5 (03-51).
Любые дискретные выходы можно
запрограммировать на функцию
режим 4 определения частоты.
(03-11, 03-12 или 03-39 = 51).
Режим 5
определения
частоты
Выход активен, когда выходная час-
тота при разгоне поднимается выше
указанной частоты 3(03-46) + диапа-
зон обнаружения частоты 3 (03-47) и
выключается, когда выходная часто-
та при торможении падает ниже
указанной частоты 5 (03-52).
Любые дискретные выходы можно
запрограммировать на функцию
режим 5 определения частоты.
(03-11, 03-12 или 03-39 = 52).
Режим 6
определения
частоты
Выход выключен, когда выходная
частота при разгоне поднимается
выше указанной частоты 3 (03-46) +
диапазон обнаружения частоты 3
(03-47) и активен, когда выходная
частота при торможении падает ни-
же указанной частоты 6 (03-52).
Любые дискретные выходы можно
запрограммировать на функцию
режим 6 определения частоты.
(03-11, 03-12 или 03-39 = 53).
Определение
процесса
торможения
Выход активен, когда в процессе
торможения выходная частота ниже
заданной частоты - ширина опреде-
ления частоты (03-14) .
Любые дискретные выходы можно
запрограммировать на функцию оп-
ределение процесса торможения.
(03-11, 03-12 или 03-39 = 58).
Выходная
частота
Дискрет
-
ный
выход
Вкл.
Выкл.
Выкл.
Вкл.
03
-
44
03
-
45
03
-
45
03
-
44
03
-
51
03
-
51
Вкл.
Выходная
частота
t
t
Дискрет
-
ный
выход
Вкл.
Выкл.
Выкл.
Вкл.
03
-
44
03
-
45
03
-
45
03
-
51
03
-
51
03
-
44
Выходная
частота
Дискрет
-
ный
выход
Вкл.
Выкл.
Выкл.
Вкл.
03
-
46
03
-
47
03
-
47
03
-
46
03
-
52
03
-
52
Вкл.
Выходная
частота
t
t
Дискрет
-
ный
выход
Вкл.
Выкл.
Выкл.
Вкл.
03
-
46
03
-
47
03
-
47
03
-
52
03
-
52
03
-
46
вперёд
реверс
Задание
частоты
Выходная
частота
t
t
Дискрет
-
ный
выход
Выкл.
Выкл.
Вкл.
03
-
14
Задание частоты
03
-
14
Вкл.
