РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500

156

Когда выходная частота ≧ 10-22, включается первая группа управления ПИД1: P, I и D оп-

ределяются параметрами 10-05, 10-06 и 10-07 для уменьшения сигнала ошибки.

Когда выходная частота < 10-22, включается вторая группа управления ПИД2: P, I и D оп-

ределяются параметрами 10-36, 10-37 и 10-38 для уменьшения сигнала ошибки.

Отображение обратной связи ПИД

Значения

9999

Максимум обратной связи ПИД

Значения

1~10000

Масштабирование отображения сигнала обратной связи на дисплее.

Сигнал обратной связи ПИД-регулятора можно масштабировать для представления фак-

тических технических единиц измерения. Параметр 10-33 используется для установки

максимального значения сигнала обратной связи, а параметр 10-27 - для установки ми-

нимального значения.

Например, для того, чтобы значения сигнала обратной связи в диапазоне 0-10В или 4-20

мА отображались в единицах давления, используйте параметр 10-27, чтобы установить

значение давления при сигнале 0В или 4мА, а параметр 10-33, чтобы установить давление

при сигнале 10В или 20 мА.

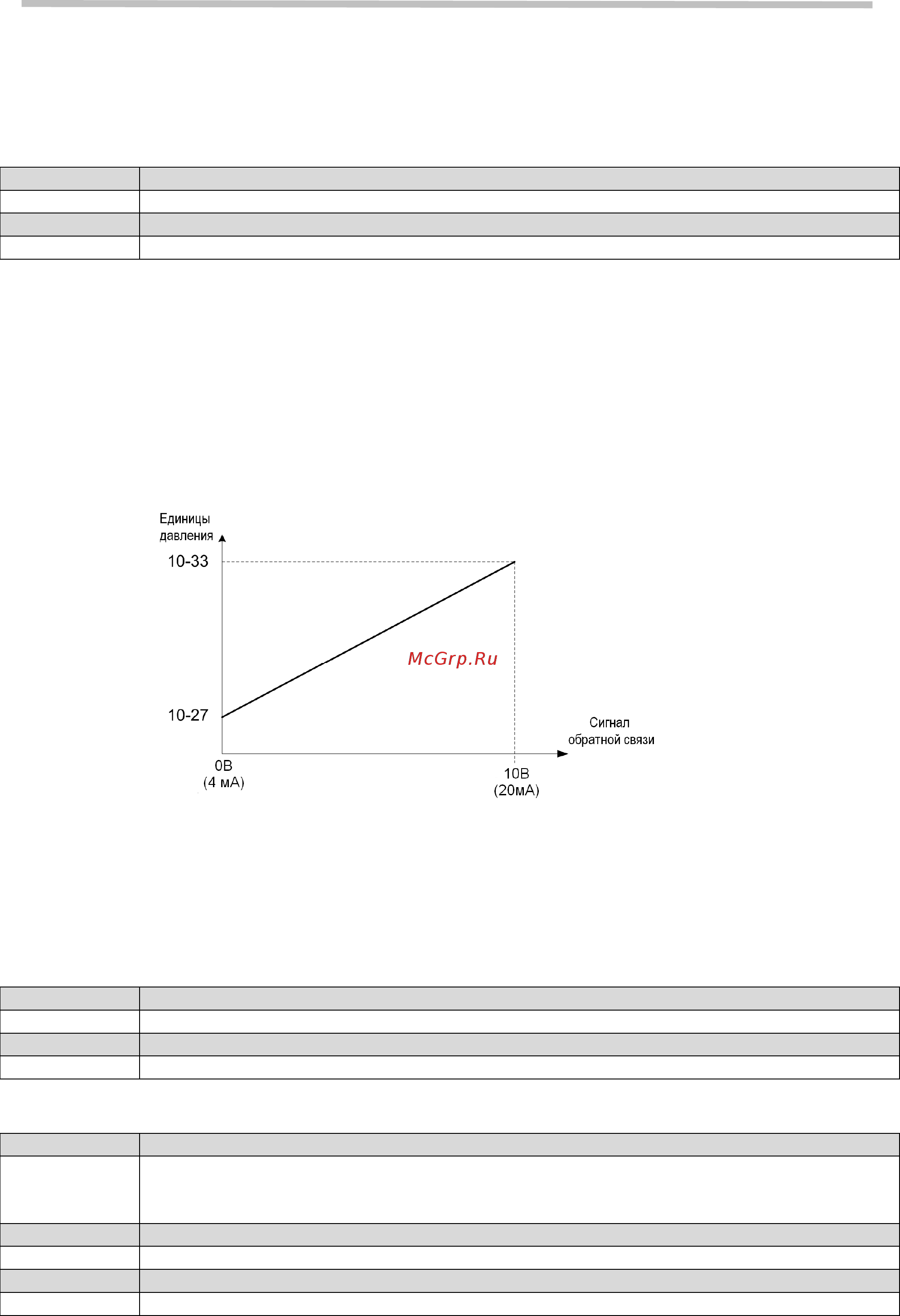

Масштабирование сигнала обратной связи

Пример: Сигнал обратной связи: 0В = 0% = 1,0 бар

10V = 100% = 20,0 бар

Установка параметров: 10-27 = 10 (0% обратной связи)

10-33 = 200 (100% обратной связи)

Верхнее ограничение ПИД

Значения

0,0~100,0 %

Нижнее ограничение ПИД

Значения

0,0~100,0 %

Заданное значение ПИД ограничено верхним и нижним пределом диапазона значений.

Переключение ПИД

Значения

0: ПИД1

1: ПИД2

2: По дискретному входу

Пропорциональная величина (Р) ПИД2

Значения

0,00~10,00

Время интегрирования (I) ПИД2

Значения

0,00~100,00 с
