РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
192
23-54 Функция определения сухого хода
Значения
[ 0] :
Отключена
[ 1] : По ошибке ПИД
[ 2] : По выходному току
[ 3] : По выходному току и ошибке ПИД
23-55 Время определения сухого хода
Значения [ 0 ~ 30.0] сек.
23-56 Уровень сигнала ПИД для определения сухого хода
Значения [ 0 ~ 30] %
23-57 Уровень выходного тока для определения сухого хода
Значения [ 0 ~ 100] %
23-58 Действия при определении сухого хода
Значения
[ 0] :
Нет
[ 1] : Сигнал предупреждения
[ 2] : Сигнал ошибки
[ 3] : Сигнал ошибки и автоперезапуск
Факт обнаружения сухого хода устанавливается согласно выбранному значению параметра
23-54. Реакция ПЧ на обнаружение сухого хода определяется параметром 23-58.
Состояние сухого хода определяется в течение времени определения сухого хода (23-55).
Сухой ход по ошибке ПИД – определяется в том случае, когда величина обратной связи ниже
чем [23-47 - (23-46) х (23-56)].
Сухой ход по выходному току – определяется в том случае, когда величина выходного тока
ниже чем [Номинальный ток ПЧ х 23-57].

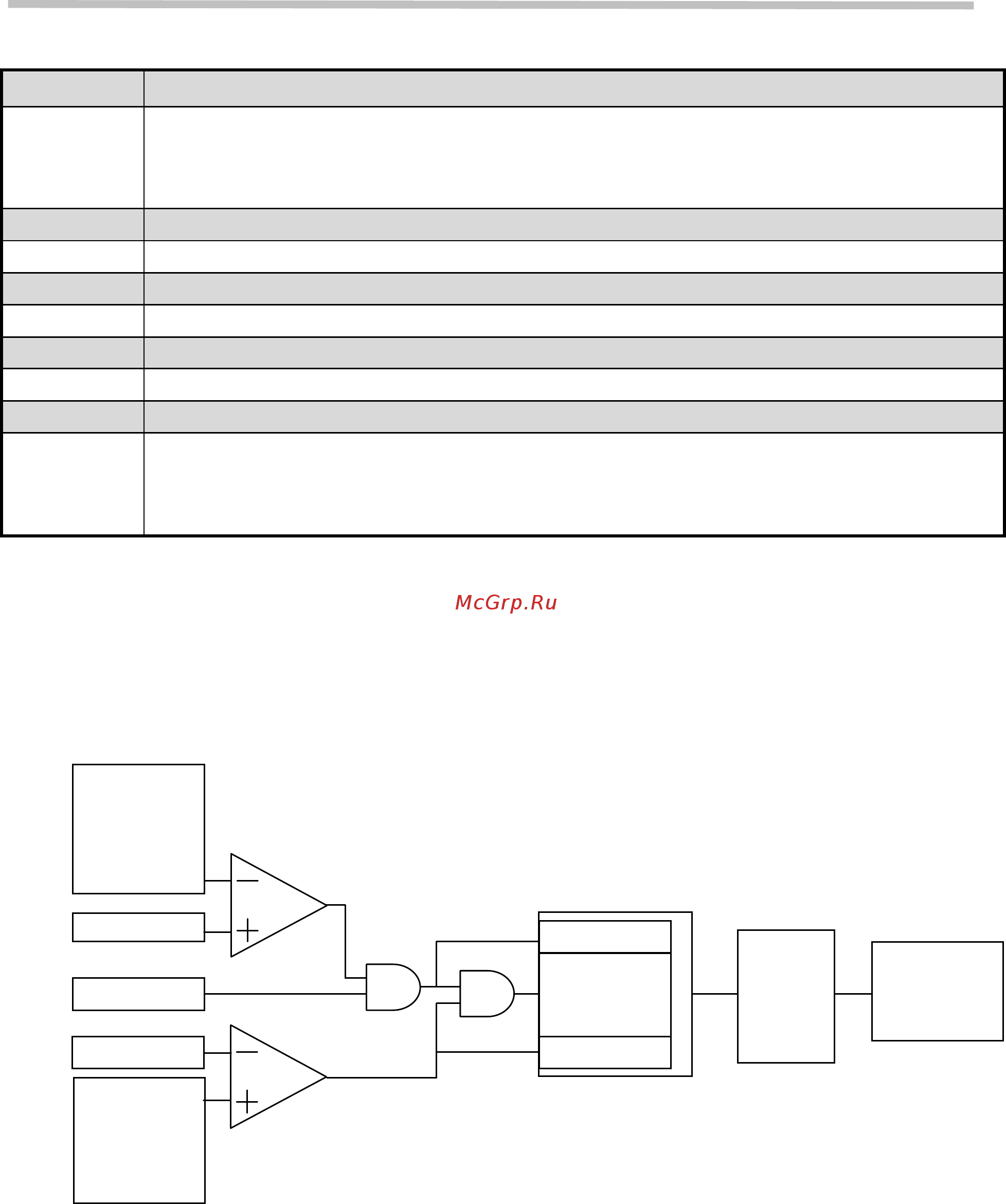

Блок-схема алгоритма реакции ПЧ на сухой ход.
Уровень
си
г-
нала ПИД для
определения
сухого хода
23-56
Действия при
определении
сухого хода
23
-
5
8
Сигнал ПИД
Выходной ток
Уровень в
ы-
ходного тока
для опреде-
ления сухого
хода
23
-
5
7
ПИД вк
л.
Время
опреде-
ления су-
хого хода
23-55
Ошибка ПИД
Выходной ток
и
Ошибка ПИД
Выходной ток
