РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
97
ром 00-18.
Примечание:
- Для использования режима вращения ВПЕРЕД/НАЗАД на шаговой скорости необходимо ус-
тановить 00-02 = 1.
- Команда Шаговая скорость имеет более высокий приоритет по сравнению с другими ко-
мандами задания частоты.
- Команда Шаговая скорость использует режим остановки, определённый в параметре 07-09,
когда команда Шаговая скорость активна более 500мс.
- Когда значение параметра 11-00=1 (Вращение только вперед) и подана команда вращения
назад, то на дисплее ПЧ появится предупреждение RUNER.
- Когда значение 11-00=2 (Вращение только назад) и подана команда вращения вперёд, то
на дисплее ПЧ появится предупреждение RUNER.
03-0X = 08: БОЛЬШЕ - команда увеличения частоты; для активации режима установить зна-
чение параметра 00-05=2.
03-0X = 09: МЕНЬШЕ - команда уменьшения частоты; для активации режима установить зна-
чение параметра 00-05=2.
Примечание:
- Управление выходной частотой в режиме БОЛЬШЕ/МЕНЬШЕ осуществляется с помощью
кнопок пульта управления (при 11-56=1), либо внешних кнопок, подключенных к дискретным
входам S1~S6. Режим БОЛЬШЕ/МЕНЬШЕ функционирует при вращении двигателя.
- Выходная частота ПЧ увеличивается/уменьшается в соответствии с настройками времени
разгона/торможения.
Примечание: Сообщение SE02 будет отображаться, когда:
- Запрограммирована только одна функция БОЛЬШЕ либо МЕНЬШЕ.
- Одновременно поданы команды БОЛЬШЕ (или МЕНЬШЕ) и запрет разгона/торможения.

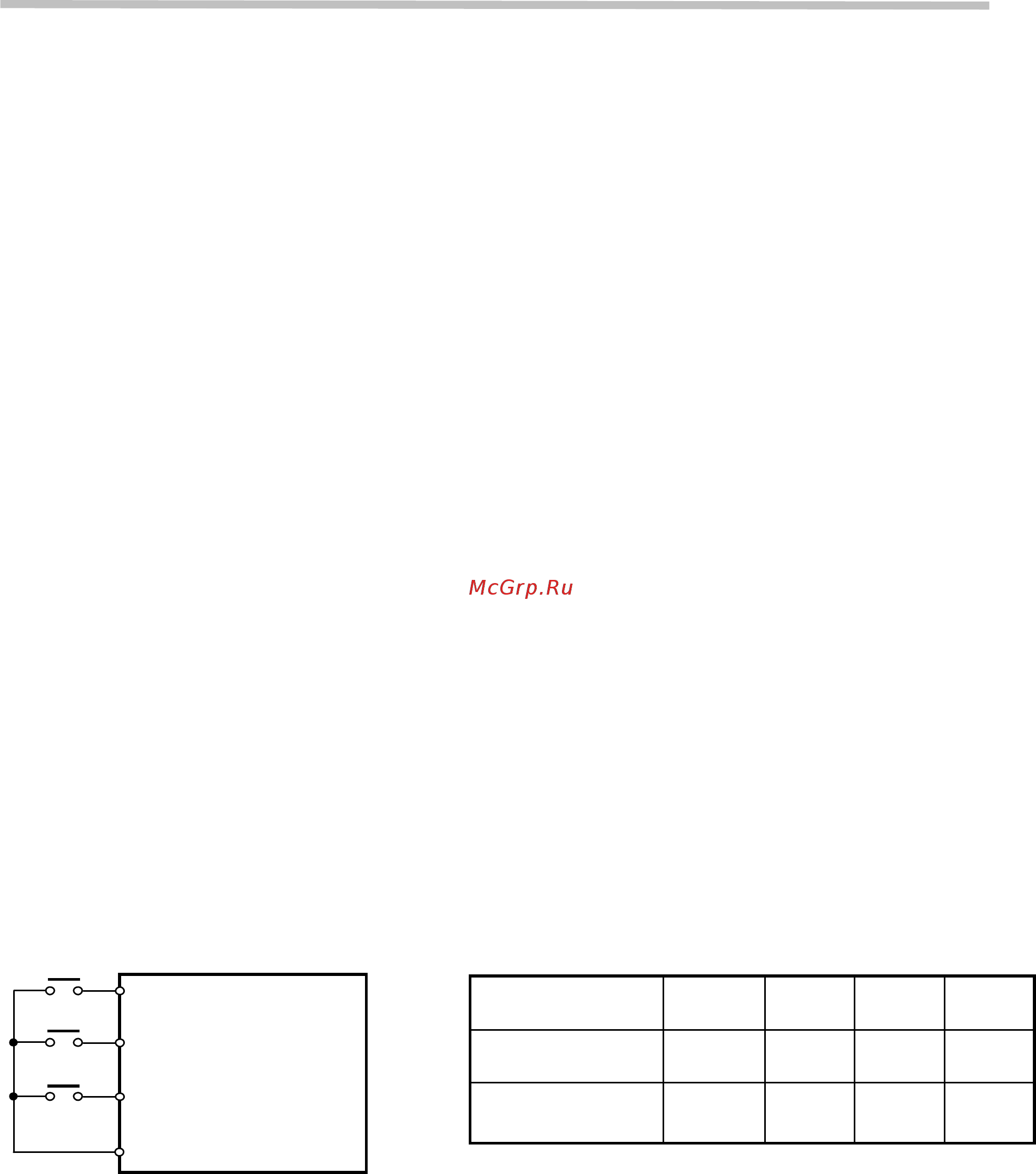

Команда БОЛЬШЕ
(вход S5)
1 0 0 1
Команда МЕНЬШЕ
(вход S6)
0 1 0 1
Состояние выход-
ной частоты
увели-
чение
умень
шение
удер-
жание
удер-
жание
S1
Вперёд Пуск/Стоп (03
-
00=0)
S
5
БОЛЬШЕ
(03
-
0
4
=
8
)
S
6 МЕНЬШЕ
(03
-
0
5
=
9
)
24
VG
