РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
98
Режим управления БОЛЬШЕ/МЕНЬШЕ
При использовании команды БОЛЬШЕ/МЕНЬШЕ выходная частота ограничена верхним (00-
12) и нижним (00-13)пределом задания частоты.
Параметр 03-40 позволяет задать шаг изменения частоты в режиме БОЛЬШЕ/МЕНЬШЕ.
Когда 11-58 = 1 и команда активна, то выходная частота будет увеличиваться до ранее сохра-
ненного задания частоты.
03-0X = 10: Выбор времени разгона/торможения 1
03-0X = 11 Команда запрета разгона/торможения (команда удержания):
При поступлении команды временно прекращается процесс разгона/торможения, выходная
частота удерживается на текущем значении.
Примечание:
1. Когда 11-58 = 1 и подана команда запрета разгона/торможения, заданная частота сохра-
няется даже при отключении питания преобразователя.

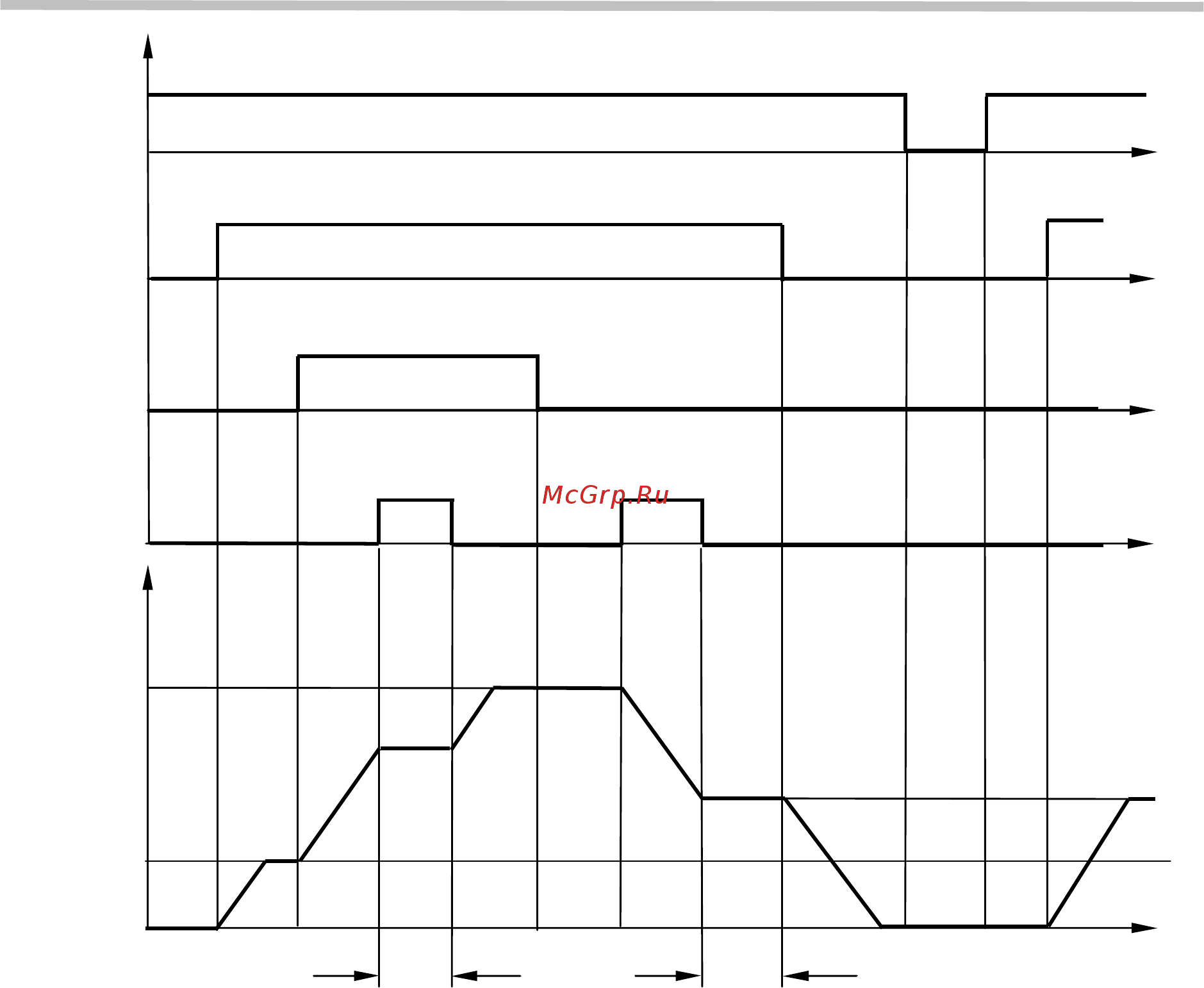

2. Когда 11-58 = 0 и поданы команда ПУСК и команда запрета разгона/торможения, выход-
ная частота будет увеличиваться до нижнего предела заданной частоты (00-13).
ПУСК
вперёд
t
Команда
БОЛЬШЕ
Нижний
предел час-
тоты (00-13)
Уде
р-
жание
*1
t
t
t
Команда
МЕНЬШЕ
Выходная
частота
Верхний
предел час-
тоты (00-12)
Уде
р-
жание
Силовое
питание
