мого сечения в соответствии с требуемой номинальной мощностью.

Ферритовый сердечник может подавлять высокие частоты в диапазоне от 100 кГц до 50 МГц,

как показано на графике ниже, тем самым минимизирует радиочастотные помехи, генери-

руемые преобразователем.

Ферритовый сердечник может быть установлен либо на входе, либо на выходе преобразова-

теля. Провода каждой из фаз должны быть намотаны вокруг сердечника параллельно, в од-

ном направлении. Чем больше витков, тем будет лучше затухание, но не должно быть насы-

щения. Если сечение провода окажется слишком большим, можно все провода сгруппиро-

вать и пропустить через несколько сердечников в одном направлении.

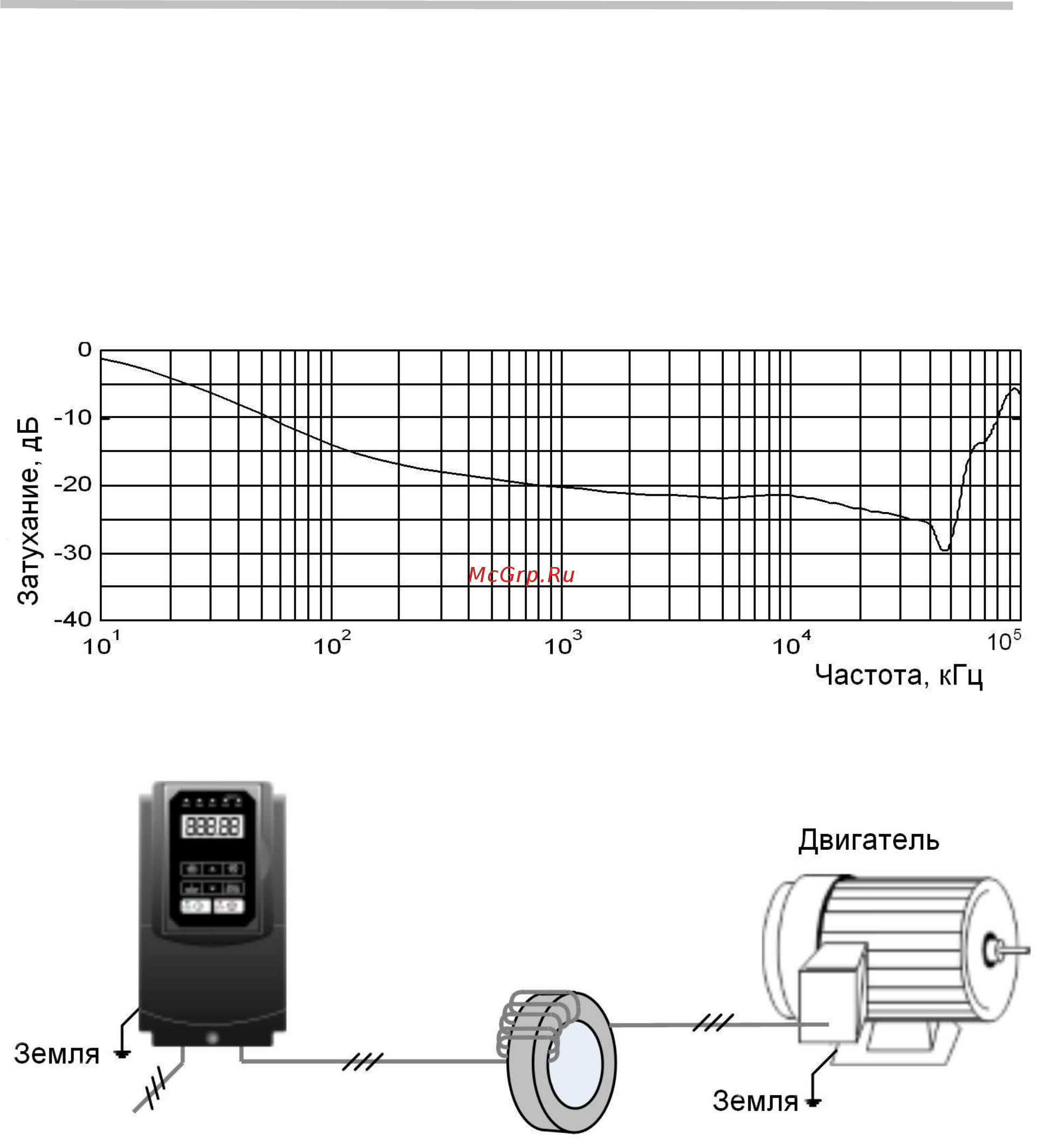

Характеристика затухания (пример для 10 витков провода)

Пример использования феррита для подавления синфазной помехи

Примечание. Все три провода надо пропустить через сердечник параллельно, не допуская

пересечений.
