РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
115
03
-
37
Задержка включения таймера
Значения
[ 0.0 ~
60
00
.
0]
сек
03
-
38
Задержка выключения таймера
Значения
[ 0.0 ~
60
00.0] сек.

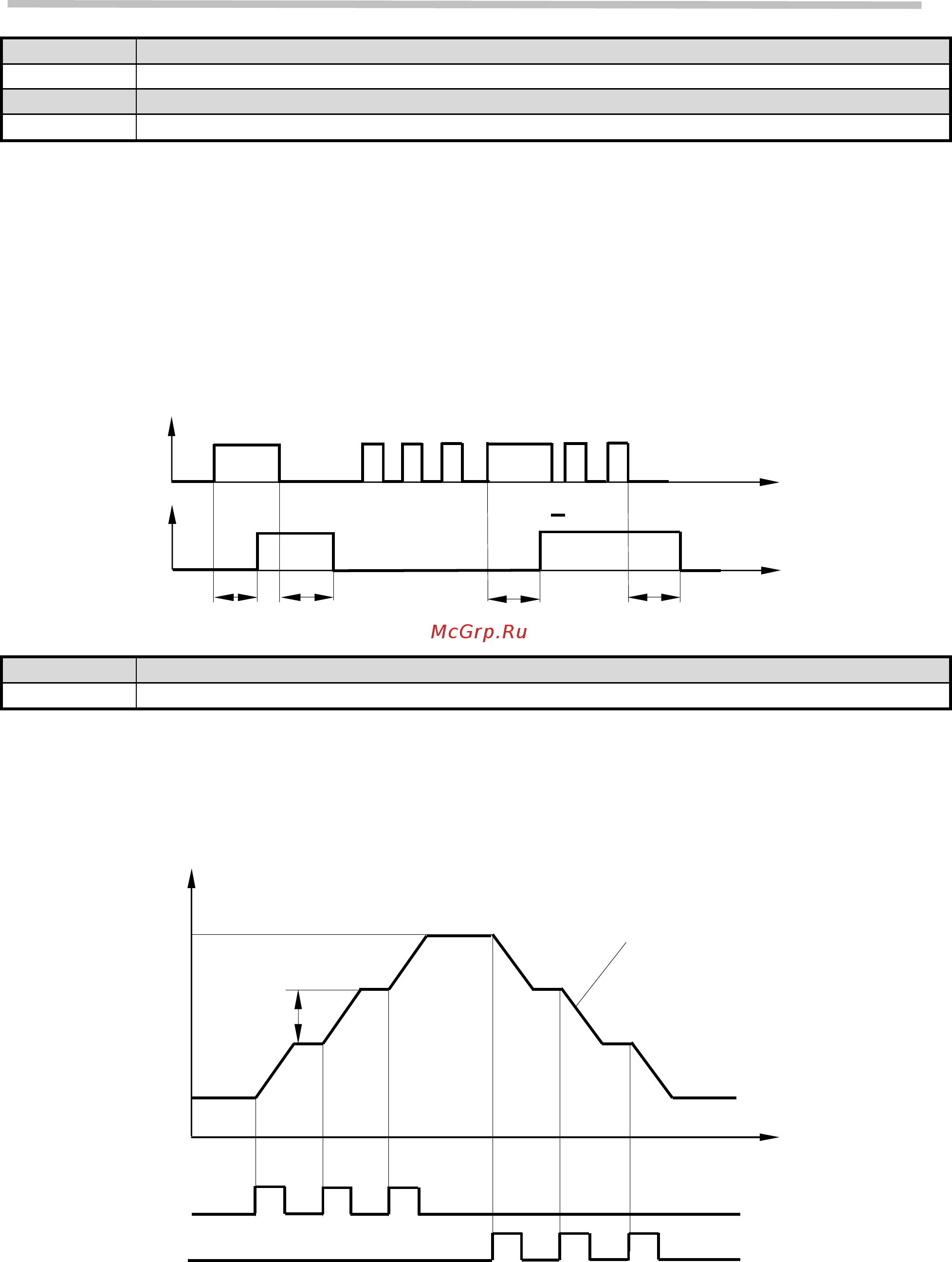

Для реализации функции таймера нужно запрограммировать один из дискретных входов
(S1-S6) на функцию «вход таймера» (03-00 ~ 03-05 =35) и один из дискретных выходов (R1-
R3) на функцию «выход таймера» (03-11, 03-12, 03- 39 =27).
Используйте параметр 03-37 и 03-38 для установки времени задержки включения и выклю-
чения таймера.
Выход таймера включается по истечении промежутка времени, указанного в параметре
03-37, после появления на дискретном входе сигнала включения таймера.
Выход таймера выключается по истечении промежутка времени, указанного в параметре
03-38, после пропадания на дискретном входе сигнала включения таймера.
03
-
40
Шаг частоты БОЛЬШЕ/МЕНЬШЕ
Значения
[ 0.00 ~
5
.00] сек.
Режим 1: Когда значение параметра 03-40=0 Гц, будет выполняться обычное управление вы-
ходной частотой командами БОЛЬШЕ/МЕНЬШЕ.
Режим 2: Когда 03-40≠0 Гц и время действия команды на соответствующем дискретном вхо-
де меньше, чем 2 сек, это приводит к разовому изменению выходной частоты на величину
Δ Гц (Δ Гц – значение параметра 03-40, не равное 0).
Режим 3: Когда 03-40≠0 Гц и время действия команды на соответствующем дискретном вхо-
де больше, чем 2 сек, изменение частоты зависит от времени разгона/торможения.
03-37
03
-
38
03
-
37
03-38
вкл.
Таймер
вкл.
вкл. вкл.
Выход
таймера
[Гц]
00
-
12
Верхний предел
заданной частоты
Нижний
предел
заданной частоты
вкл
вкл
вкл
вкл
вкл
вкл
Δ Гц
Фактическая
выходная
частота
Дискретный вход S1
Дискретный вход S2
t
00-13
