РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
208

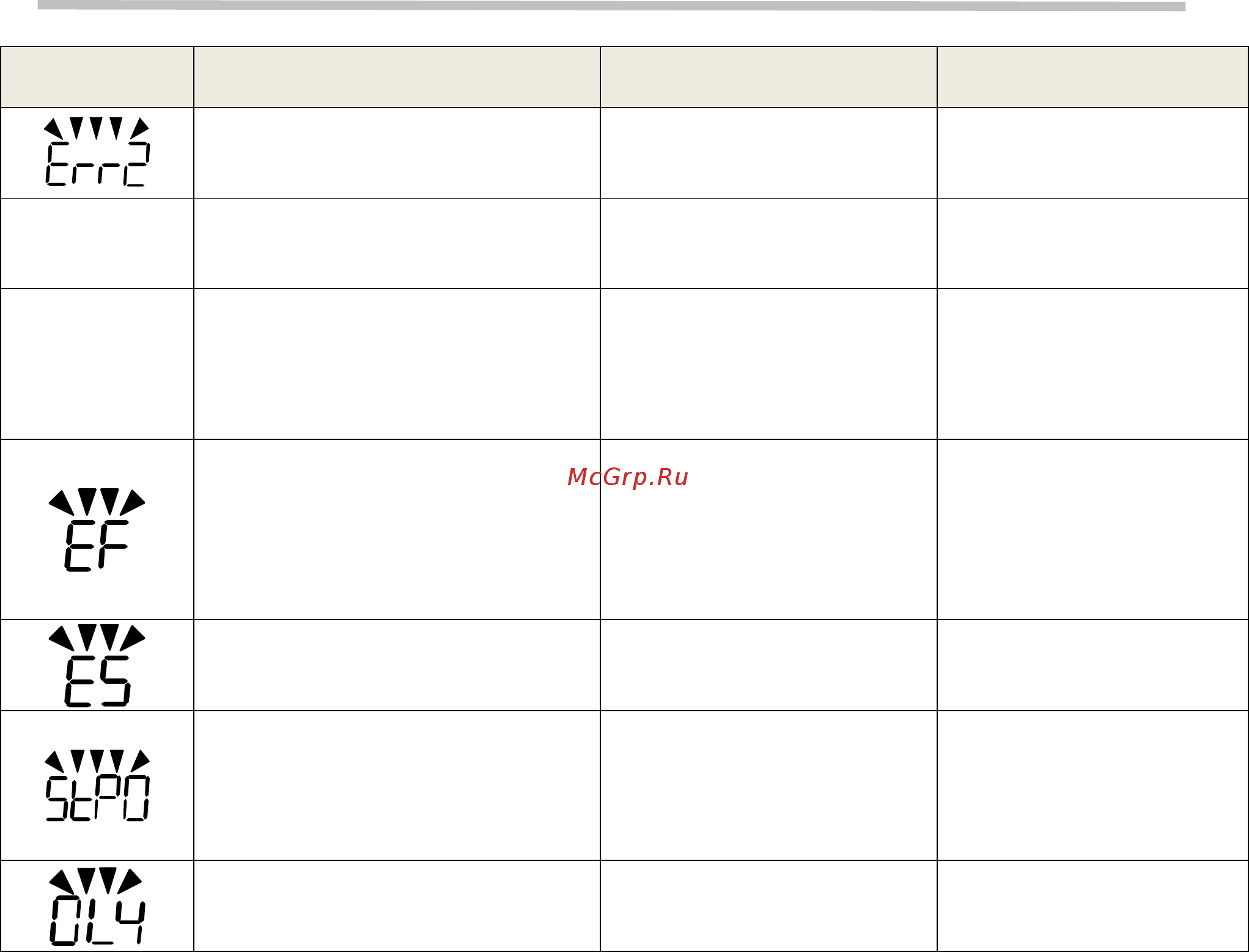

Индикация Описание ошибки Возможные причины
Рекомендации по устр
ан
е-
нию
Повторный ввод пароля отличается
от первого ввода.
• Повторный ввод пароля от-
личается от первого ввода.
• Вводите дважды пр
а-
вильный пароль для блоки-
ровки управления.
Ошибка
индикации
Невозможно прочитать информацию
на дисплее
• Неисправность преобразо-
вателя
• Возвратите преобразов
а-
тель в сервисный центр для
ремонта.
Ошибка
записи
Невозможно записать информацию
в преобразователь
• Пульт управления не соо
т-
ветствует преобразователю.
• Версия прошивки пульта не
согласуется с преобразовате-
лем.
• Проверьте прошивку ве
р-
сии ПО преобразователя.
• Возвратите преобразова-
тель в сервисный центр для
ремонта.
Запрет обратного вращения
Разрешена работа только в
одном направлении
• Убедитесь, что с внешней
клеммы подана команда
правильного направления.
• Отмените команду рабо-
ты в обратном направле-
нии.
Функция внешнего аварийного оста-
нова.
• Включена функция авари
й-
ного останова (03-00~03-08 =
14)
• Снимите команду внеш-
него аварийного останова
Установлена нулевая скорость
• Команда Пуск подана, но
задание частоты меньше ми-
нимальной выходной частоты
(01-08) и торможение посто-
янным током отключено.
• Установите задание часто-
ты.
Выходной ток преобразователя до
с-
тигает уровня OL4 (23-69) через вре-
мя задержки (23-70).
• Ток нагрузки превышает
стандартное значение тока
компрессора (23 - 69).
• Проверьте нагрузку ком-
прессора.
