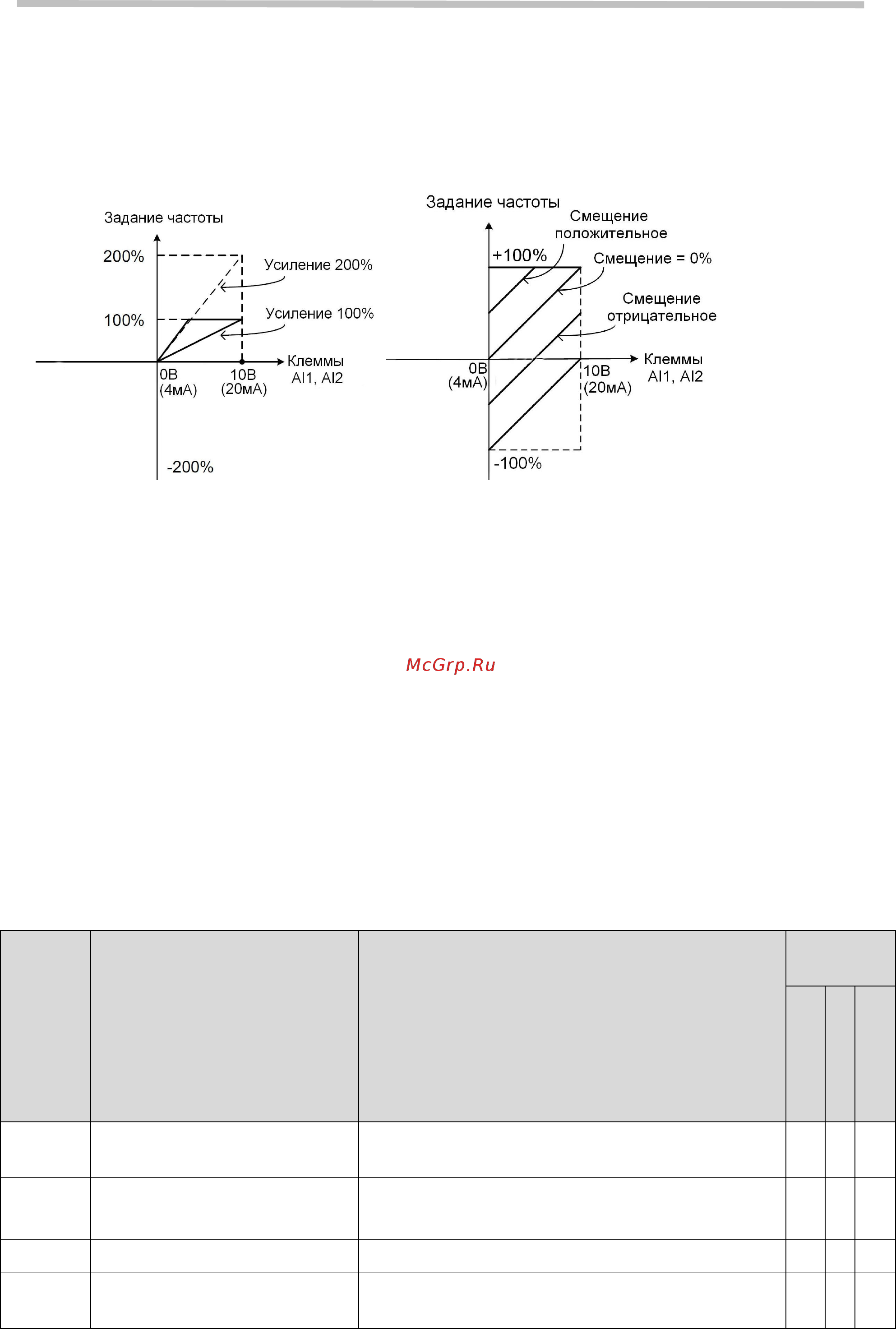

(1) Регулировка уровней аналоговых входов AI1 (04-02, 04-03) и AI2 (04-07, 04-08).

Коэффициенты усиления и смещения используются для масштабирования входного сигнала.

Усиление задается в процентах относительно напряжения 10В или тока 20мА. Смещение за-

дается в процентах относительно напряжения 0В или тока 4мА.

а) Усиление б) Смещение

(2) Постоянная времени входа AI1 (04-01)

(3) Постоянная времени входа AI2 (04-06)

Аналоговые входы (AI1, AI2) имеют программируемые входные фильтры 1-го порядка, кото-

рые можно отрегулировать для уменьшения уровня шумов, чтобы предотвратить неустойчи-

вое управление приводом.

Примечание: Увеличение постоянной времени фильтра приводит к более стабильной работе

привода, но снижается скорость реакции на изменения аналогового входного сигнала.

(4) Выбор функции входа AI2 (04-05)

Вход AI2 является многофункциональным, каждая из функций которого назначается установ-

кой значений параметра 04-05.

Значение

04-05

Наименование функции

Описание

Режимы

работы

U/ f

Векторный

Двигатель с

ПМ

Вспомогательная частота

100% соответствует максимальной выходной час-

тоте (01-02)

О О О

Усиление частоты

Суммарный коэффициент усиления

AI1 = (04-02) х AI2

О О О

Смещение частоты Суммарное смещение AI1 = (04-03) + AI2 О О О

Смещение выходного напря-

жения

Выходное напряжение = (напряжение по характе-

ристике U/f) + AI2

О Х О
