РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
189

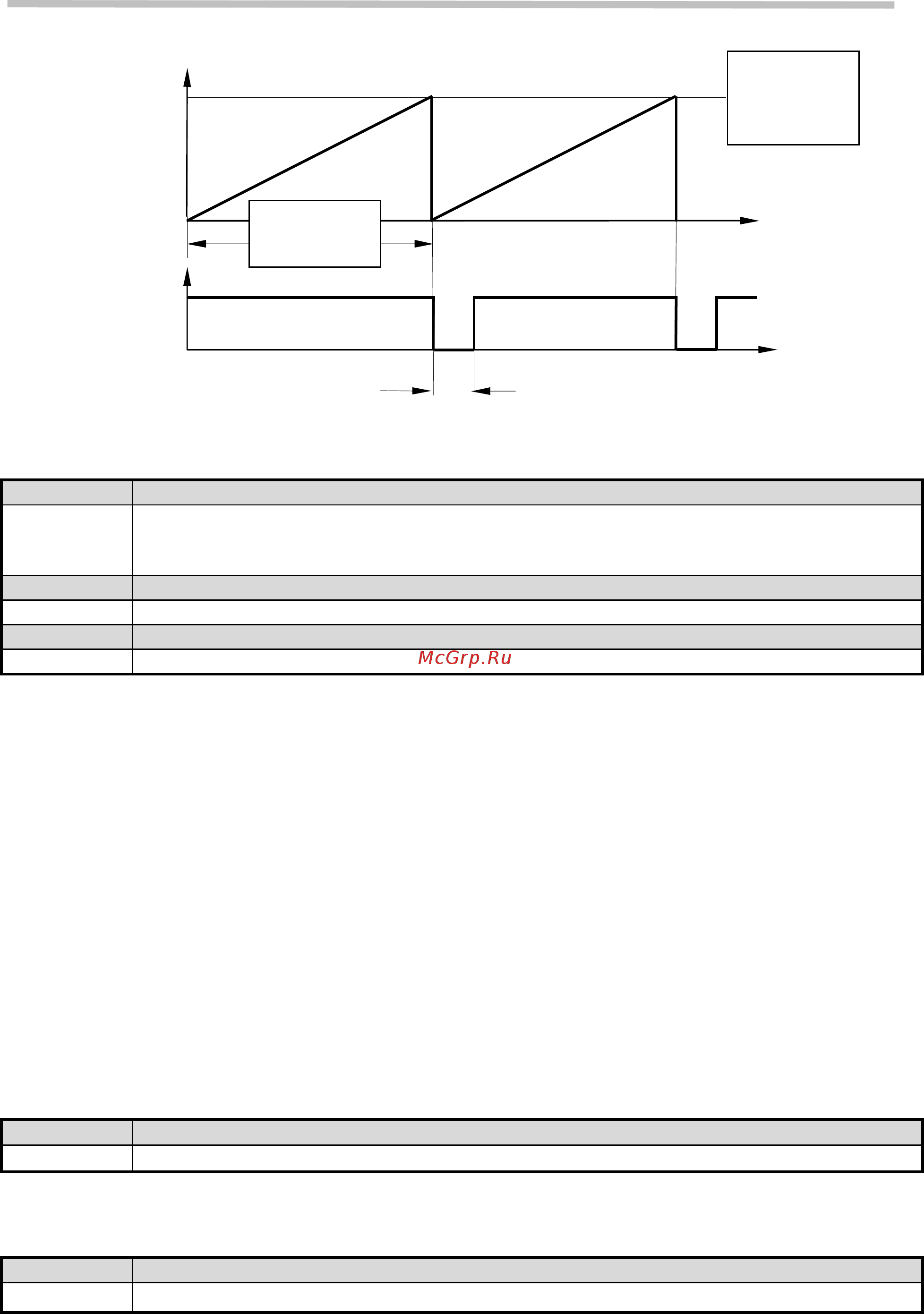

Диаграммы импульсного выхода учёта электроэнергии.
23
-
4
5
Выбор входа сигнала обратной
связи для измерения расхода
Значения
[ 0] :
Нет
[ 1] : Аналоговый вход
[ 2] : Импульсный вход
23
-
46
Максимальное значение
расходомера
Значения
[ 1
~ 5
0
000
]
23
-
47
Заданное значение расхода
Значения
[ 1
~ 5
0
000
]
23-00 = 2: вентилятор
При выборе функции вентилятора включается режим ПИД-регулятора (10-03), источником
заданного значения расхода устанавливается параметр 23-47.
23-45: выбор входа сигнала обратной связи для измерения расхода
Сигнал обратной связи от расходомера задается аналоговым входом (AI) или импульсный
входом (PI) и параметр 12-71 отображает значение обратной связи от расходомера.
23-46: максимальное значение расходомера
Это максимальное значение расхода, измеряемое подключенным расходомером.
23-47: заданное значение расхода
В параметре задается необходимое значения расхода, при выборе в параметре 23-00 функ-
ции вентилятора (23-00 = 2).
23
-
48
Предел м
аксимально
го
значени
я
расх
о
да
Значения
[ 0.01~ 99.00] %
Когда значение обратной связи (расхода) выше, чем [(23-46) х (23-48)], преобразователь ото-
бразит предупреждающий сигнал, а затем остановится.
23
-
49
Время предупреждения при максимальном расходе
Значения
[ 0 ~ 255] сек.
Когда значение обратной связи (расход) становится выше, чем [(23-46) х (23-48)], (предел
максимального расхода), ПЧ начинает отсчет времени. Если за время 23-49 значение обрат-
200 мсек.
Накопление
электрической
энергии
Единица п
о-
требленной
энергии
Выход
РО
Q
кВтЧ
