Epson EB-X02 [37/111] Регулировка положения изображения

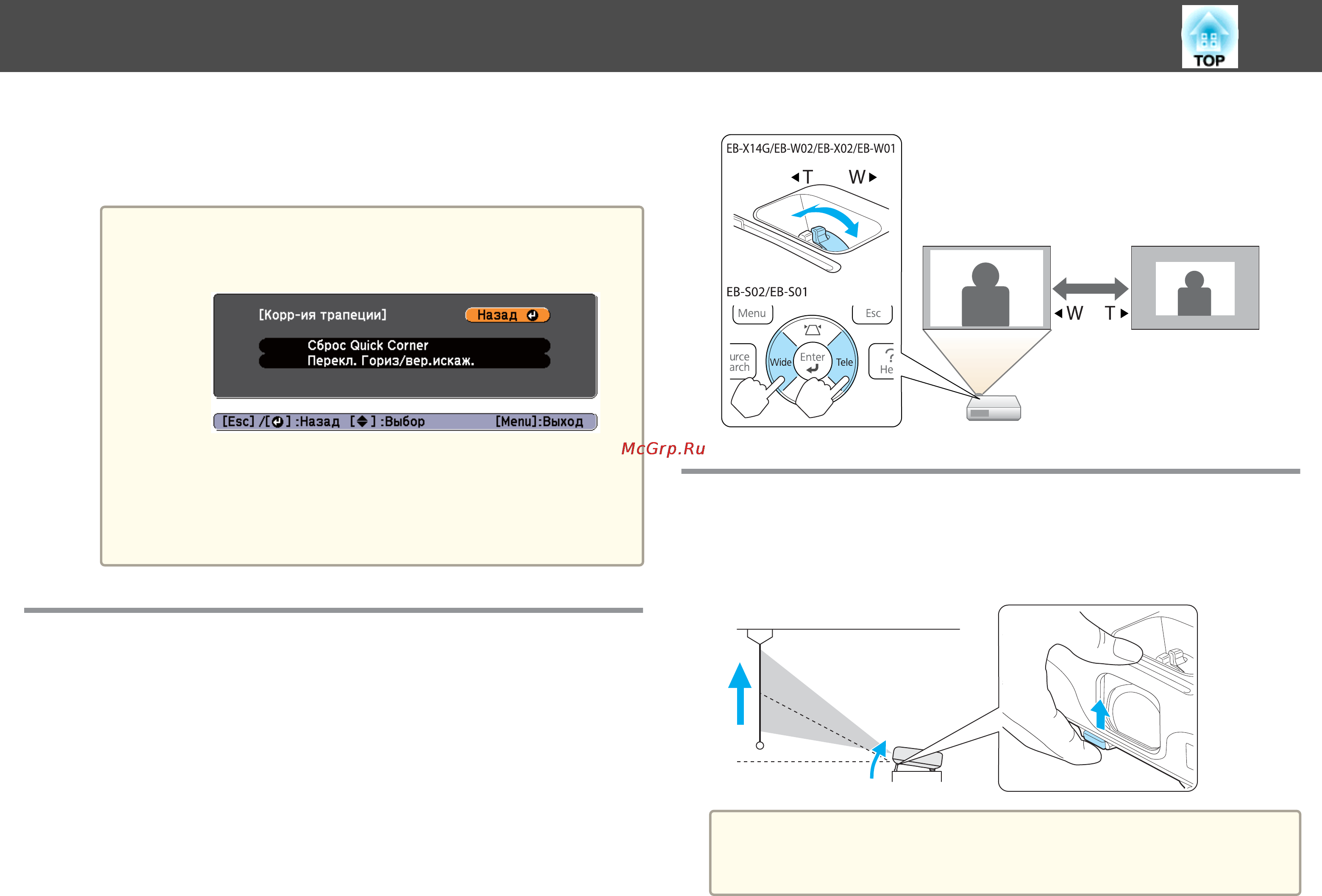

![Epson EB-X02 [37/111] Регулировка положения изображения](/views2/1061765/page37/bg25.png)
вертикальную коррекцию кнопками [w] или [v] на панели
управления.
s Настройки – Корр-ия трапеции – Гор/вер.искаж. стр.63
a
Если на экране выбора угла с шага 4 удерживать
кнопку [Esc] нажатой около двух секунд, появится
следующий экран.
Сброс Quick Corner: сброс результатов коррекции Quick
Corner.
Перекл. Гориз/вер.искаж.: включает метод коррекции
трапецеидальных искажений Гор/вер.искаж.
s
"Меню Настройки" стр.63
Регулировка размера изображения
EB-X14G/EB-W02/EB-X02/EB-W01
Для регулировки размера проецируемого изображения поверните
кольцо масштабирования.
EB-S02/EB-S01
Отрегулируйте кнопками [Wide]/[Tele] на панели управления.
Wide: увеличение проецируемого изображения.
Tele: уменьшение проецируемого изображения.
Регулировка положения изображения
Нажмите на рычаг опоры для регулировки высоты передней опоры.
Для регулировки положения изображения угол наклона проектора
можно изменять на величину до 12 градусов.
a
Чем больше угол наклона, тем сложнее фокусировка. Установите
проектор таким образом, чтобы требовался наклон только на
небольшой угол.
Настройка проецируемых изображений
37
