Название Функция
L
Индикаторы
Показывает состояние проекционной лампы.
s "Интерпретация показаний" стр.71
M
Панель управления
Используется для управления проектором.
s "Панель управления" стр.13
N
Крышка отсека
лампы
Эту крышку необходимо открыть при замене лампы
проектора.
s "Замена лампы" стр.88

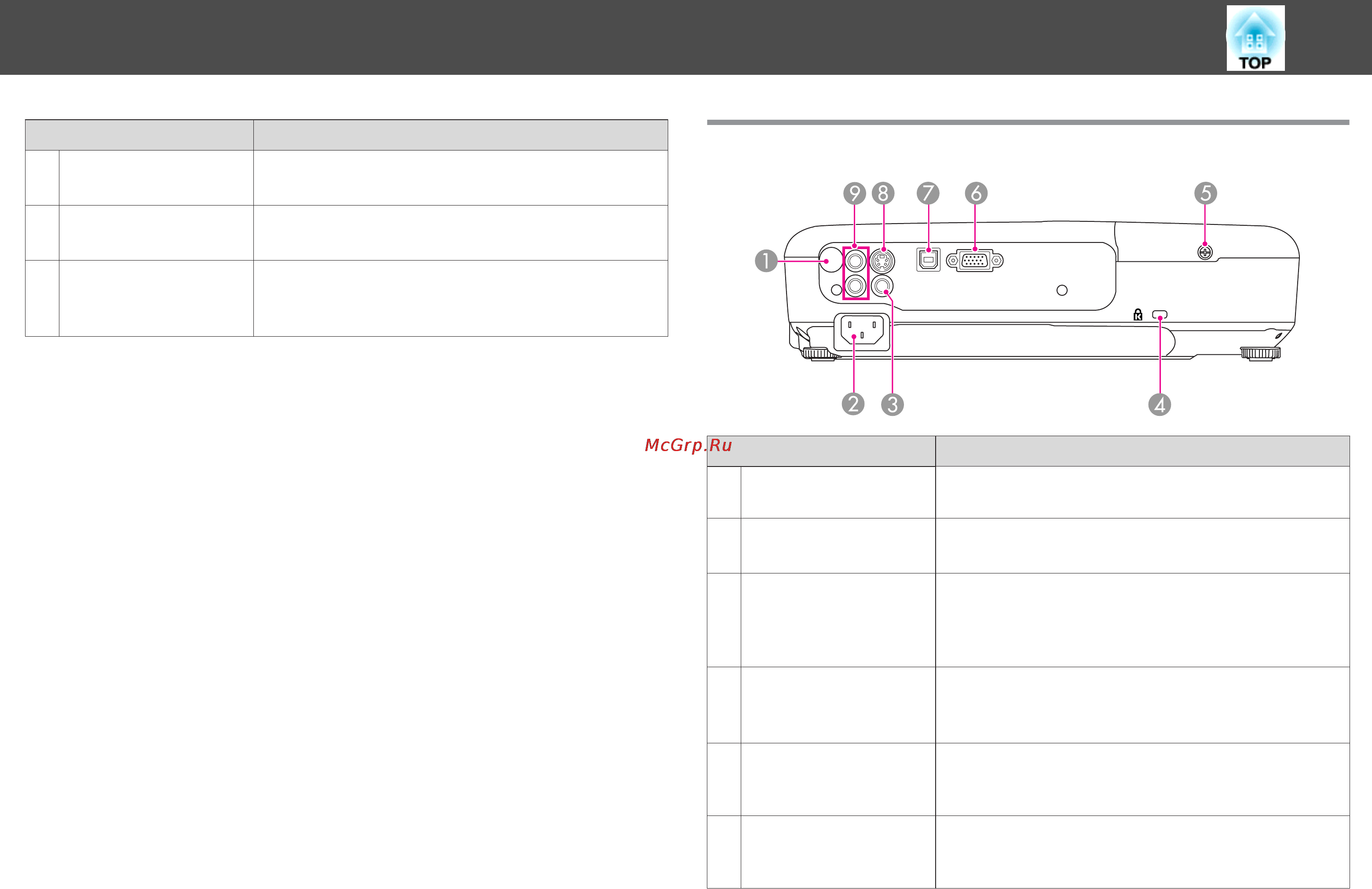

Заднее
Название Функция
A
Удален. приемник
Принимает сигналы от пульта дистанционного
управления.
B
Вход питания
Служит для подключения кабеля питания.
s "От установки к проецированию" стр.27
C
Порт Video
(только модель EB-
X14G/EB-W02/EB-
X02/EB-S02)
Для компонентных видеосигналов от источников
видеосигнала.
D
Гнездо защиты
Гнездо защиты поддерживается системой Microsaver
Security System производства компании Kensington.
s "Замок от злоумышленников" стр.55
E
Винт, фиксирующий
крышку отсека
лампы
Закрутите, чтобы зафиксировать крышку отсека
лампы.
F
Порт Computer
Для видеосигналов, поступающих с компьютера, и
компонентных видеосигналов от других источников
видеосигнала.
Наименования компонентов и их назначение
11
