d

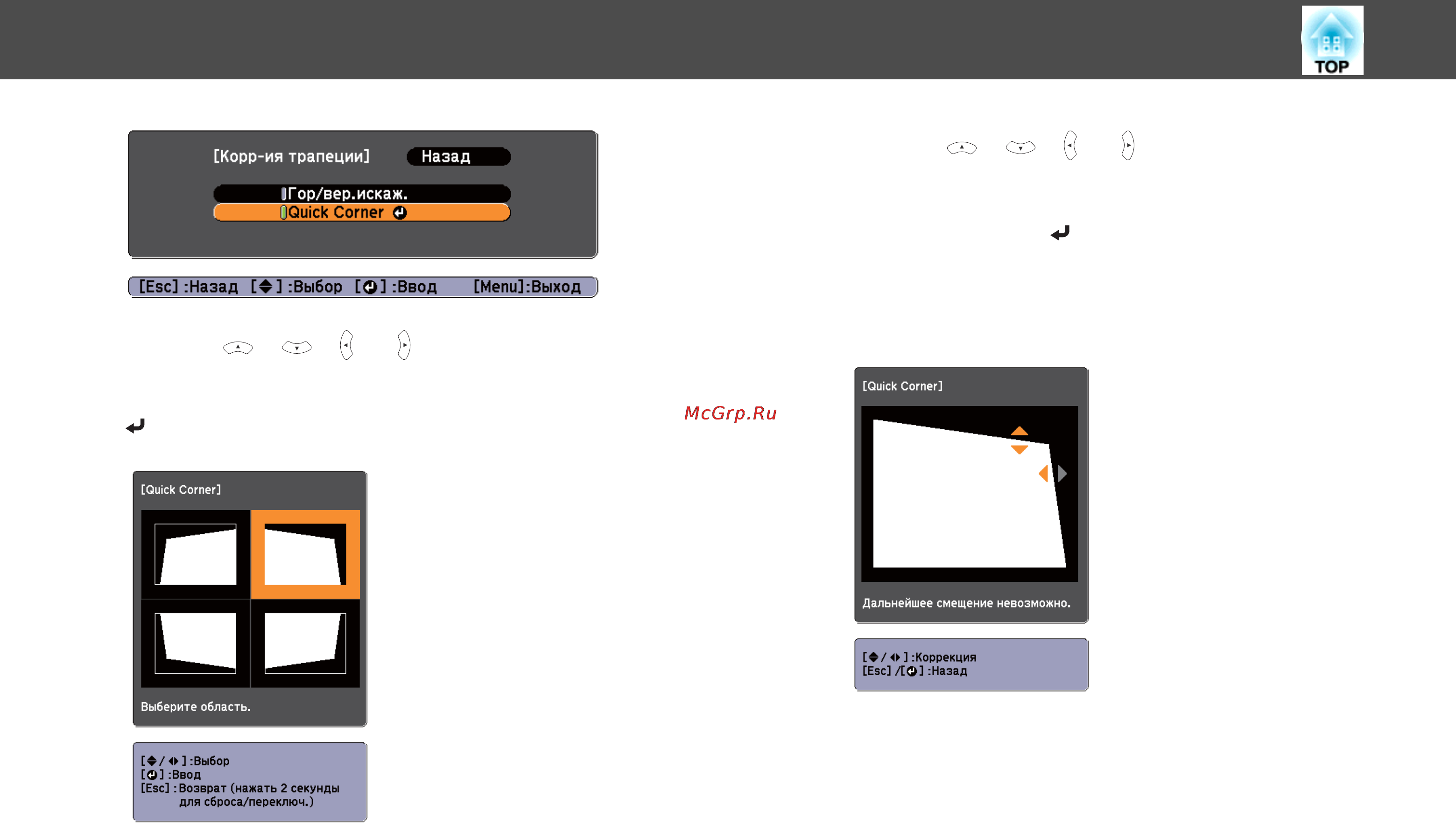

Кнопками [ ], [ ], [ ] и [ ] на пульте дистанционного
управления или кнопками [
w
], [
v
], [
a
] и [
b
] на панели
управления выберите угол для коррекции и нажмите кнопку
[
].
e
Кнопками [ ], [ ], [ ] и [ ] на пульте дистанционного
управления или кнопками [
w], [v], [a] и [b] на панели
управления измените положение угла.
При нажатии кнопки [
] выводится экран, показанный на шаге
4.
Если в процессе регулировки выводится сообщение "Дальнейшее
смещение невозможно.", дальнейшая регулировка в направлении,
обозначенном серым треугольником, невозможна.
f
При необходимости повторите процедуры 4 и 5 для коррекции
остальных углов.
g
По завершении нажмите кнопку [Esc] для выхода из меню
коррекции.
Поскольку для параметра Корр-ия трапеции установлено
значение Quick Corner, экран выбора угла с шага 4 выводится
при следующем нажатии кнопок [
w] или [v] на панели
управления. Установите для параметра Корр-ия трапеции
значение Гор/вер.искаж., чтобы выполнять горизонтальную и
Настройка проецируемых изображений
36
