Epson EB-X02 [97/111] Расстояние проецирования для eb x14g eb x02
![Epson EB-X02 [97/111] Расстояние проецирования для eb x14g eb x02](/views2/1061765/page97/bg61.png)
Единица измерения: см
Формат экрана 16:10
A
B
Минимум (Широк.) —
Максимум (Теле)
35" 76x47 97 - 117 -7
40" 86x54 111 - 134 -8
50" 110x67 139 - 168 -10
60" 130x81 168 - 202 -12
80" 170x110 225 - 270 -15
100" 220x130 281 - 338 -19
150" 320x200 424 - 509 -29
200" 430x270 566 - 680 -38
320" 690 x 430 907 - 1089 -62

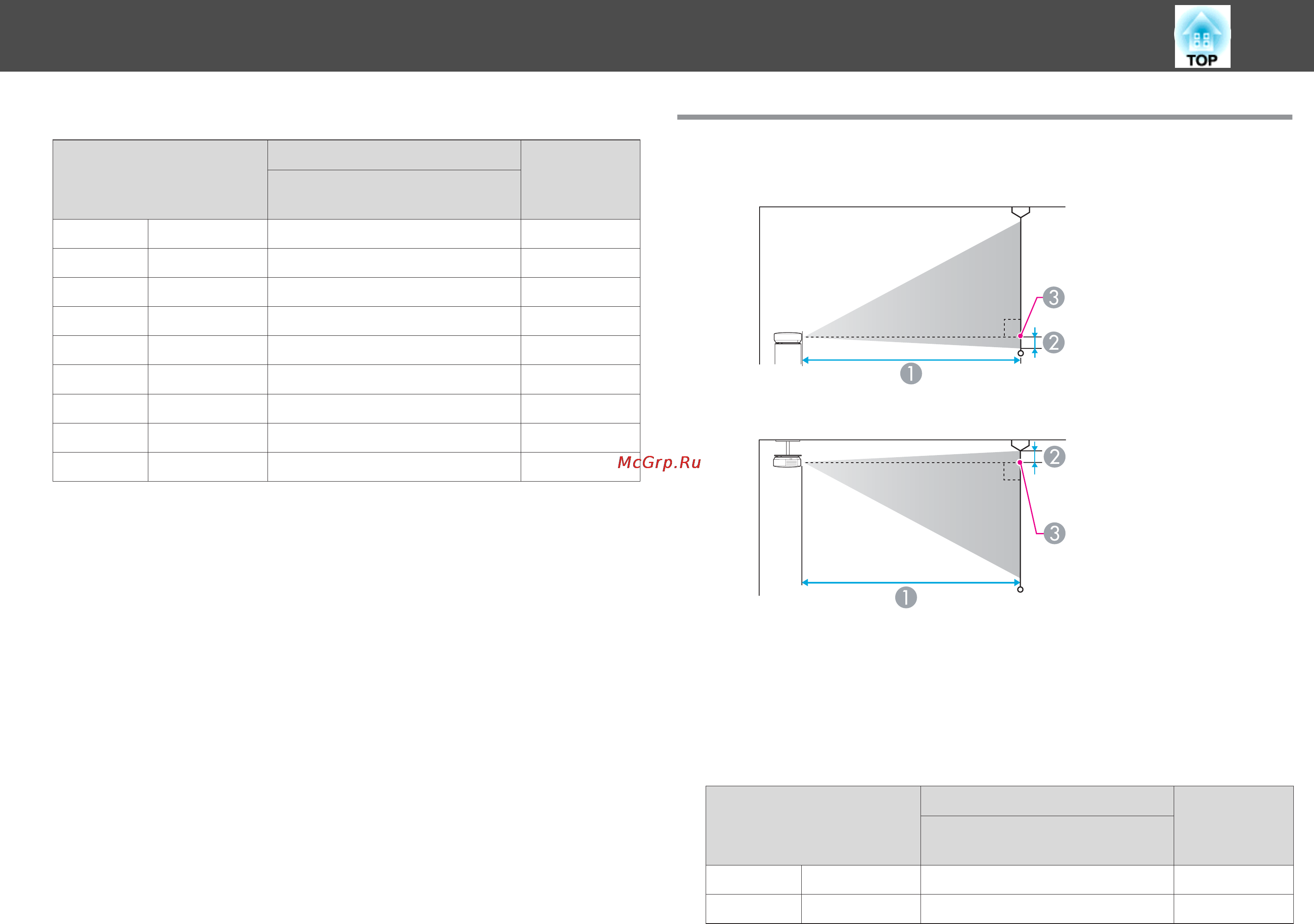

Расстояние проецирования (для EB-X14G/EB-
X02)
A
Расстояние проецирования
B
Расстояние от центра объектива до нижней части экрана
(или до верхней кромки экрана, при монтаже на потолке)
C
Центр объектива
Единица измерения: см
Формат экрана 4:3
A
B
Минимум (Широк.) —
максимум (Теле)
30" 61x46 89 - 107 -5
40" 81x61 119 - 143 -7
Формат экрана и pасстояние проецирования
97
