Epson EB-X02 [98/111] Расстояние проецирования для eb s02 eb s01
![Epson EB-X02 [98/111] Расстояние проецирования для eb s02 eb s01](/views2/1061765/page98/bg62.png)
Формат экрана 4:3
A
B
Минимум (Широк.) —
максимум (Теле)
50" 100x76 150 - 180 -8
60" 120x91 180 - 217 -10
80" 160x120 241 - 290 -14
100" 200x150 302 - 363 -17
150" 300x230 454 - 546 -25
200" 410x300 607 - 729 -34
250" 510x380 759 - 912 -42
300" 610x460 912 - 1095 -51
Единица измерения: см
Формат экрана 16:9
A
B
Минимум (Широк.) —
максимум (Теле)
30" 66x37 97 - 117 1
40" 89x50 130 - 156 1
50" 110x62 163 - 196 1
60" 130x75 196 - 236 1
80" 180x100 263 - 316 2
100" 220x120 329 - 396 2
150" 330x190 495 - 595 3
200" 440x250 661 - 794 5
250" 550x310 827 - 994 6
275" 610x340 910 - 1093 6

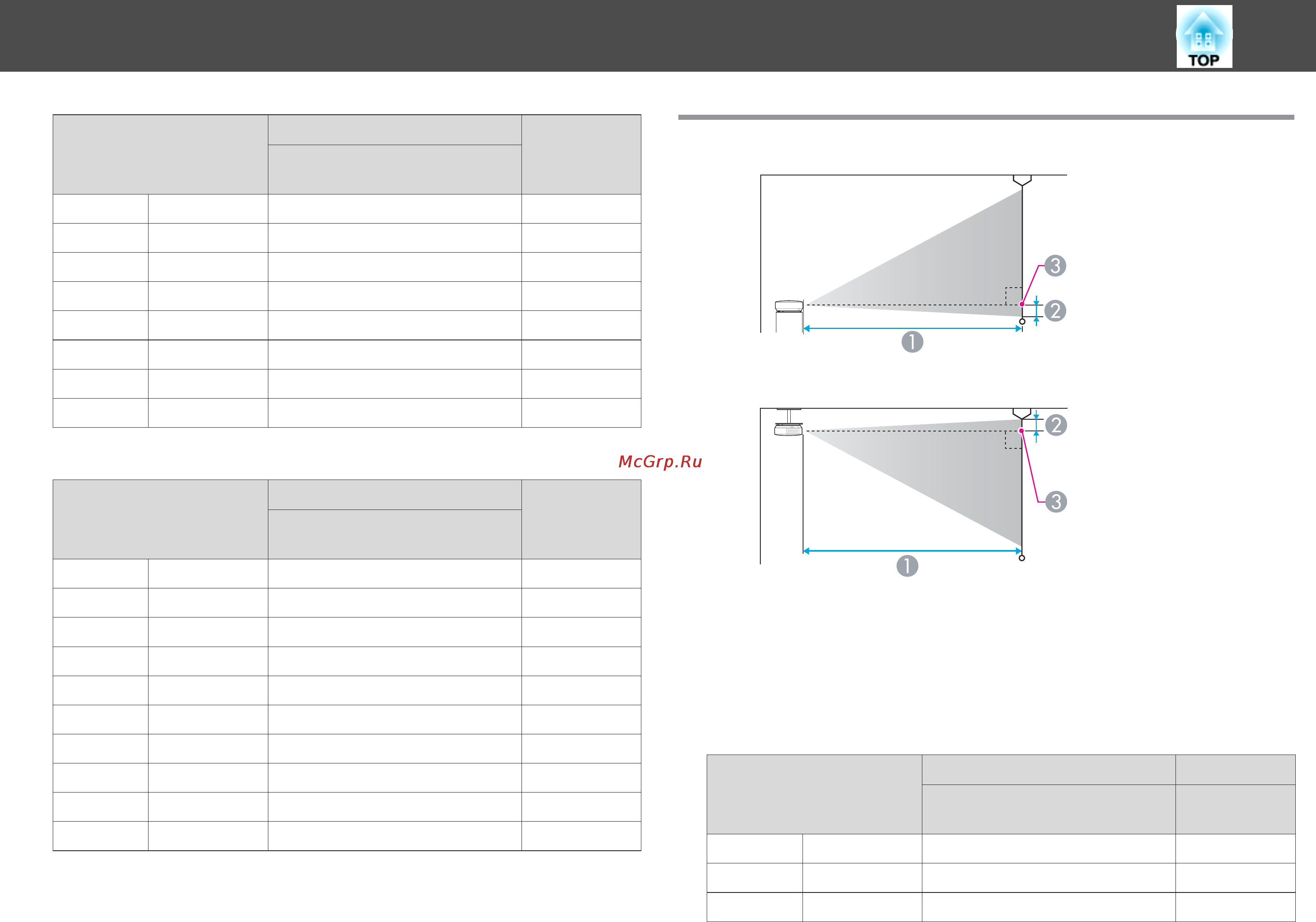

Расстояние проецирования (для EB-S02/EB-S01)
A
Расстояние проецирования
B
Расстояние от центра объектива до нижней части экрана
(или до верхней кромки экрана, при монтаже на потолке)
C
Центр объектива
Единица измерения: см
Формат экрана 4:3
AB
Минимум (Широк.) —
максимум (Теле)
(Широк.)
30" 61x46 88 - 119 -5
50" 100x76 147 - 200 -8
60" 120x91 177 - 240 -10
Формат экрана и pасстояние проецирования
98
