a
• При подвешивании проектора к потолку требуется
дополнительный Потолочный монтаж.
s
"Дополнительные принадлежности" стр.95
• По умолчанию для параметра Проецирование установлено
значение Переднее. Значение Переднее можно сменить на
Заднее в меню Настройка.
s
Расширен. – Проецирование стр.65
• При нажатии приблизительно в течение пяти секунд
кнопки [A/V Mute] на пульте дистанционного управления
настройка меняется параметра Проецирование следующим
образом.
Переднее
W
Переднепот.
ЗаднееWЗаднепотол.
Способы установки
Установите проектор следующим образом.
• Установите проектор таким образом, чтобы он был параллелен
экрану.
Если установить проектор под углом к экрану, возникнут
трапецеидальные искажения.
• Располагайте проектор на ровной поверхности.
При наклоне проектора проецируемое изображение также
наклоняется.
a
• Если не удается установить проектор параллельно экрану, см.
следующий раздел.
s "Коррекция трапецеидальных искажений" стр.33
• Если не удается установить проектор а ровной поверхности, см.
следующий раздел.
s "Регулировка горизонтального наклона" стр.38
s "Коррекция трапецеидальных искажений" стр.33

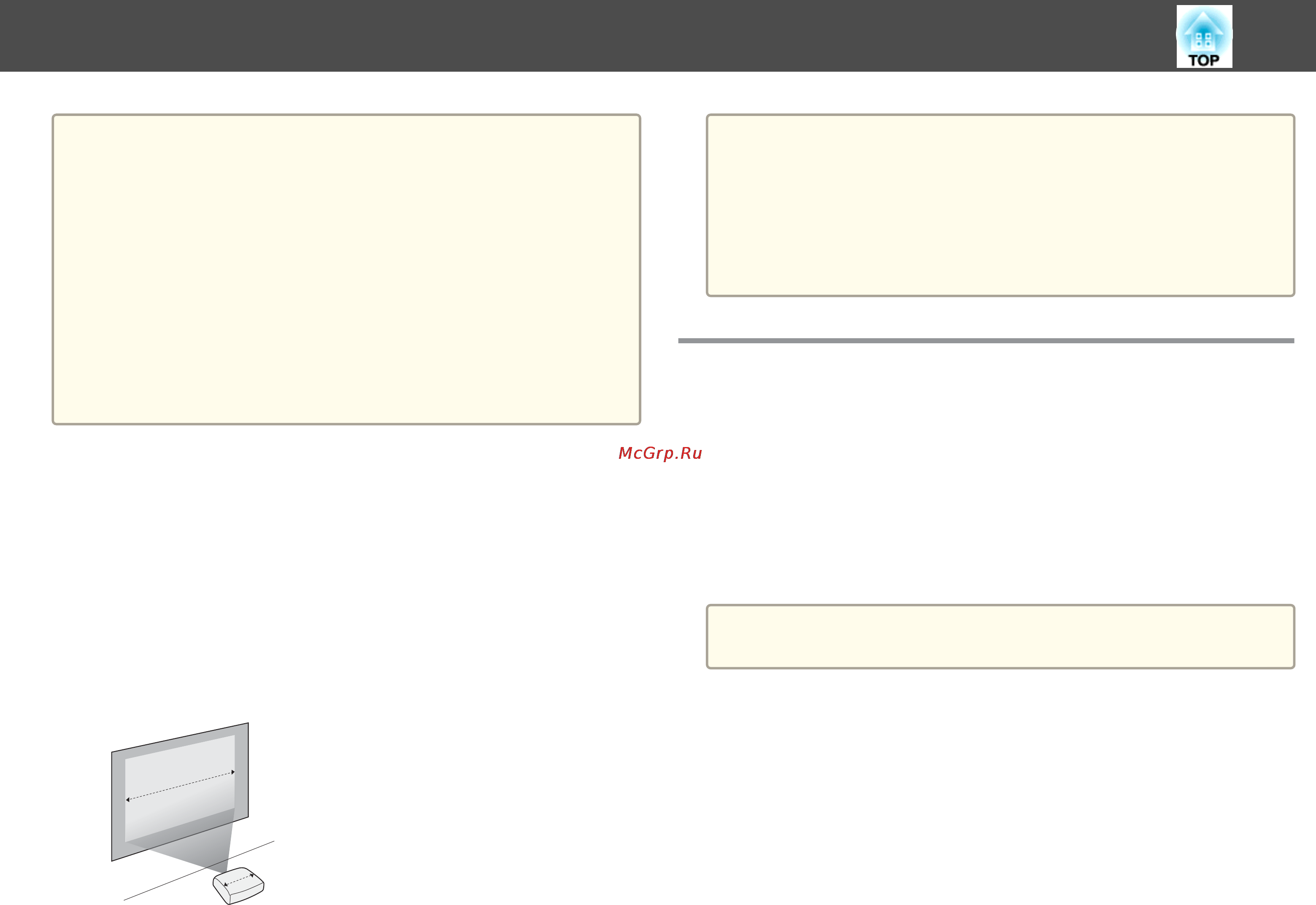

Размер экрана и примерное расстояние
проецирования
Размер проецируемого изображения определяется расстоянием от
проектора до экрана. Иллюстрации справа помогут выбрать
оптимальное положение в соответствии с размером экрана. На них
показано примерное кратчайшее расстояние при максимальном
увеличении. Подробную информацию о расстоянии проецирования см.
в следующих разделах.
s "Формат экрана и pасстояние проецирования" стр.96
a
При коррекции трапецеидальных искажений проецируемое
изображение может уменьшаться.
Установка проектора
21
