Название Функция
G
Порт USB(TypeB)
• Предназначен для соединения проектора с
компьютером посредством кабеля USB и
проецирования изображения с компьютера.
s "Проецирование с использованием USB
Display" стр.29
• Служит для подключения проектора к компьютеру
с помощью кабеля USB для работы функции
беспроводной мыши.
s "Применение пульта дистанционного
управления для работы с указателем мыши
(Беспров.мышь)" стр.47
H
Порт S-Video
(только модель EB-
X14G/EB-W02/EB-
X02/EB-S02)
Для видеосигналов S-video от источников
видеосигнала.
I
Порт Audio-L/R
(только модель EB-
X14G/EB-W02/EB-
X02/EB-S02)
Для звукового сигнала от оборудования,
подключенного к порту Computer, S-Video или
Video.

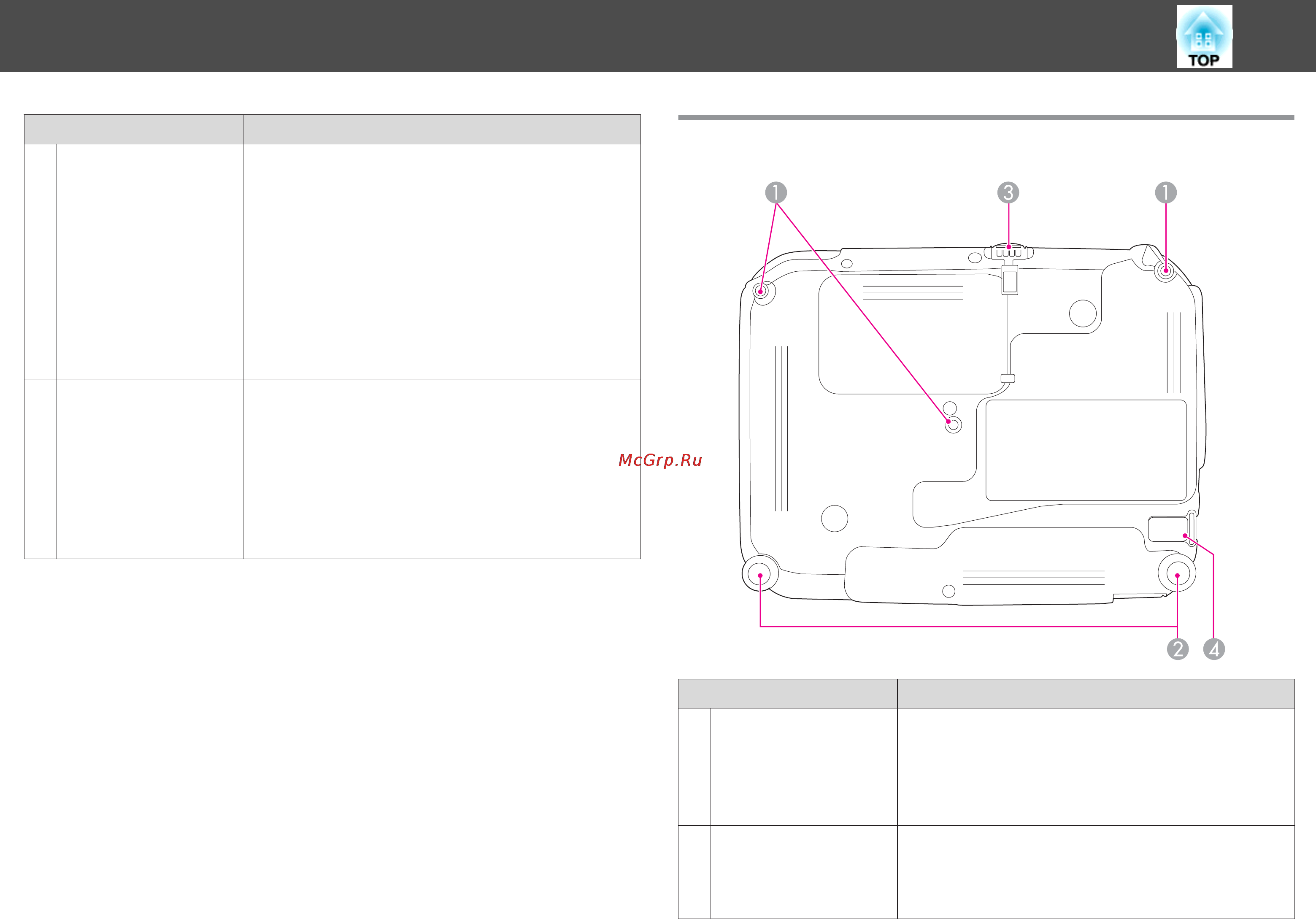

Основание
Название Функция
A
Точки крепления
кронштейнов
подвески (три штуки)
При подвешивании проектора к потолку в этих
точках следует закрепить дополнительный
потолочный монтаж.
s "Установка проектора" стр.20
s "Дополнительные принадлежности" стр.95
B
Задняя опора
При настольной установке поверните опору, чтобы
отрегулировать наклон по горизонтали за счет ее
выдвигания или втягивания.
s "Регулировка горизонтального наклона" стр.38
Наименования компонентов и их назначение
12
