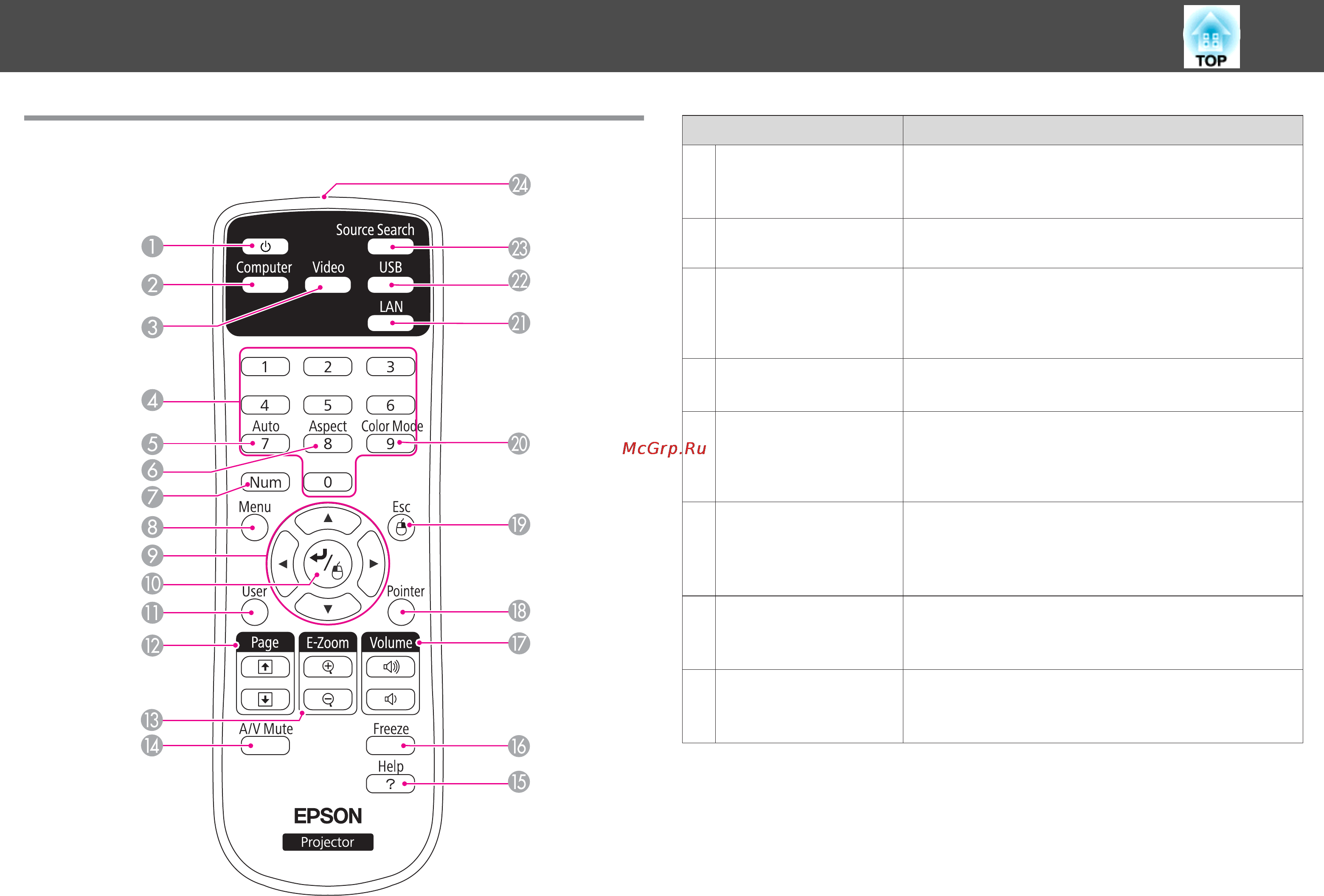

Пульт дистанционного управления
Название Функция
A
Кнопка [t]
Служит для включения и отключения питания
проектора.
s "От установки к проецированию" стр.27
B
Кнопка [Computer]
Переключает на изображения, поступающие с
входного порта Computer.
C
Кнопка [Video]
При каждом нажатии на эту кнопку источник
входного сигнала переключается между портами S-
Video и Video. (только модель EB-X14G/EB-W02/EB-
X02/EB-S02)
D
Цифровые кнопки
Ввод пароля.
s "Настройка защиты паролем" стр.51
E
Кнопка [Auto]
При проецировании аналоговых сигналов RGB с
порта Computer эта кнопка позволяет автоматически
оптимизировать параметры Трекинг,
Синхронизация и Позиция.
F
Кнопка [Aspect]
Каждое нажатие этой кнопки приводит к изменению
режима формата.
s "Изменение формата проецируемого
изображения " стр.40
G
Кнопка [Num]
Удерживайте эту кнопку нажатой и нажимайте
цифровые кнопки, чтобы ввести пароль или числа.
s "Настройка защиты паролем" стр.51
H
Кнопка [Menu]
Служит для отображения и закрытия меню
Настройка.
s "Использование меню Настройка" стр.58
Наименования компонентов и их назначение
15
