Если не указано иное, все функции, описанные в настоящем
руководстве, поясняются на изображениях модели EB-W02.

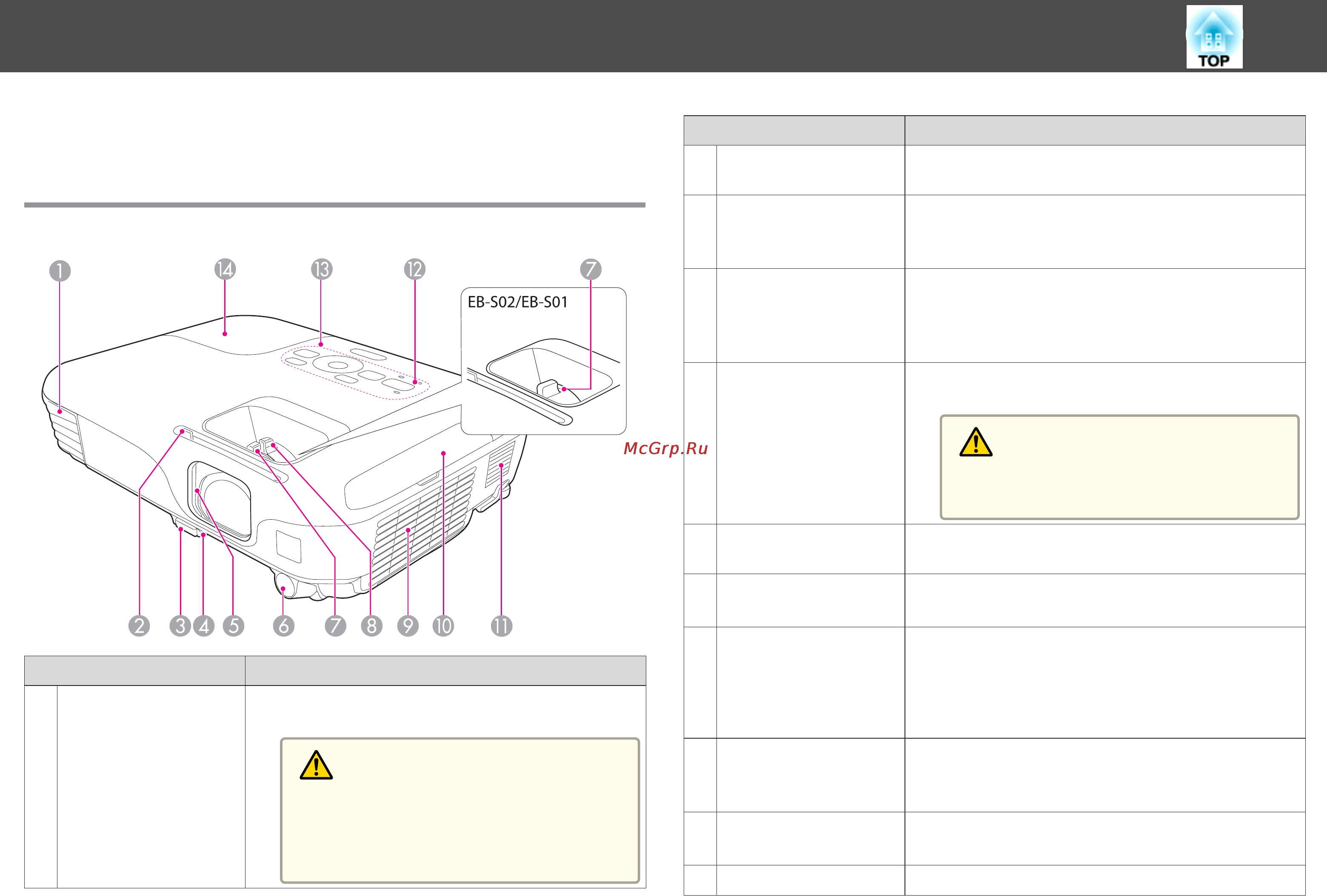

Вид спереди/сверху
Название Функция
A
Выходное отверстие
для воздуха
Выходное вентиляционное отверстие служит для
внутреннего охлаждения проектора.
Предостережение
Не приближайте к этому отверстию лицо и ру-
ки и не ставьте перед ним предметы, которые
могут испортиться от нагрева выходящим из
отверстия воздухом.
Название Функция
B
Рычаг шторки
объектива
Двигайте, чтобы открыть или закрыть шторку
объектива.
C
Рычаг регулировки
опоры
Нажмите на рычаг опоры для регулировки высоты
передней опоры.
s "Регулировка положения изображения" стр.37
D
Передняя
регулируемая опора
Если проектор устанавливается на поверхности
(например, на столе), отрегулируйте опору, чтобы
правильно расположить изображение.
s "Регулировка положения изображения" стр.37
E
Шторка объектива
С целью защиты объектива закройте шторку, если
проектор не используется.
Предостережение
Не закрывайте шторку во время проецирова-
ния.
F
Удален. приемник
Принимает сигналы от пульта дистанционного
управления.
G
Фокальное кольцо
Служит для фокусировки изображения.
s "Регулировка фокуса" стр.38
H
Кольцо
масштабирования
(только модель EB-
X14G/EB-W02/EB-
X02/EB-W01)
Служит для регулировки размера изображения.
s "Регулировка размера изображения" стр.37
I
Отверстие
воздухозаборника
(воздушный фильтр)
Служит для забора воздуха для внутреннего
охлаждения проектора.
s "Очистка воздушного Фильтра" стр.86
J
Крышка воздушного
фильтра
Открывает и закрывает крышку воздушного фильтра.
s "Замена воздушного фильтра" стр.91
K
Динамик
Вывод звука.
Наименования компонентов и их назначение
10
