Epson EB-X02 [34/111] Настройка проецируемых изображений
![Epson EB-X02 [34/111] Настройка проецируемых изображений](/views2/1061765/page34/bg22.png)
a
• Верт. автокоррекция работает только в том случае, если для
параметра Проецирование в меню «Настройка» выбрано
значение Переднее.
s Расширен. – Проецирование стр.65
• Если использовать функцию Верт. автокоррекция не нужно,
установите для параметра Верт. автокоррекция или параметра
Автокор. трапец. значение Выкл.
s Меню Настройки – Корр-ия трапеции – Гор/вер.искаж. –
Верт. автокоррекция стр.63
s Меню Настройки – Автокор. трапец. – стр.63

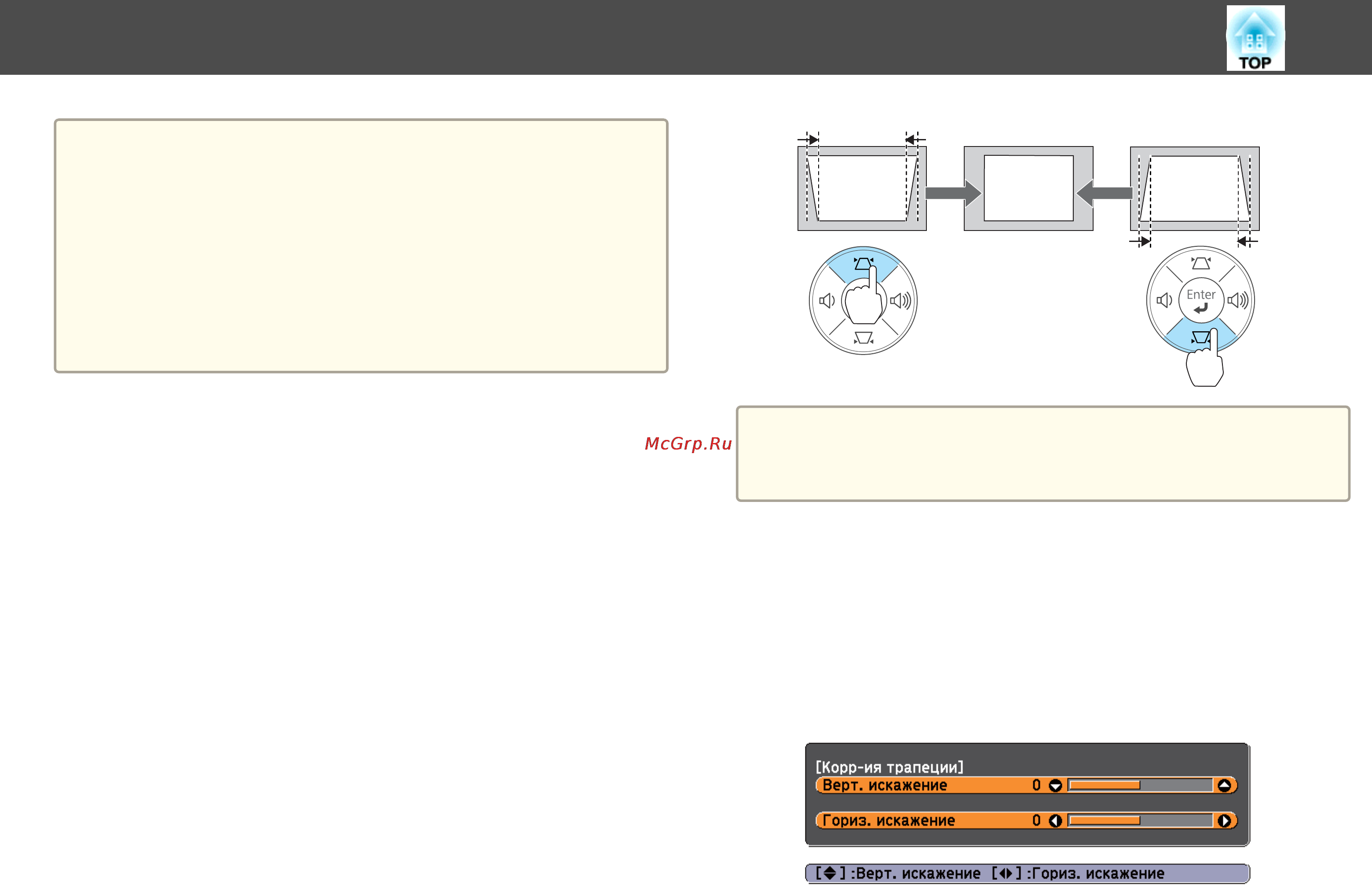

Коррекция вручную
Трапецеидальные искажения можно откорректировать вручную.
• Функция вертикальной корректировки может использоваться для
корректировки проецируемого изображения в следующих случаях.
Угол коррекции: примерно 30˚ вверх и вниз
• Функция корректировки горизонтальных и вертикальных искажений
может использоваться для корректировки проецируемого
изображения в следующих случаях. (Только модель EB-X14G)
Угол коррекции: около 30˚ вправо и влево/около 30˚ вверх и вниз
Вертикальные искажения (только модель EB-W02/EB-X02/EB-S02/EB-W01/EB-S01)
Нажимайте кнопки [w] и [v] на панели управления.
a
Настроить коррекцию вертикальных трапецеидальных искажений
можно в меню Настройка.
s
Меню Настройки – Корр-ия трапеции – стр.63
Коррекция горизонтальных и вертикальных трапецеидальных искажений
(только модель EB-X14G)
Независимая коррекция искажений по вертикали и по горизонтали
вручную.
a
Нажмите кнопку [w] или [v] на панели управления во время
проецирования, чтобы открыть экран Корр-ия трапеции.
Настройка проецируемых изображений
34
