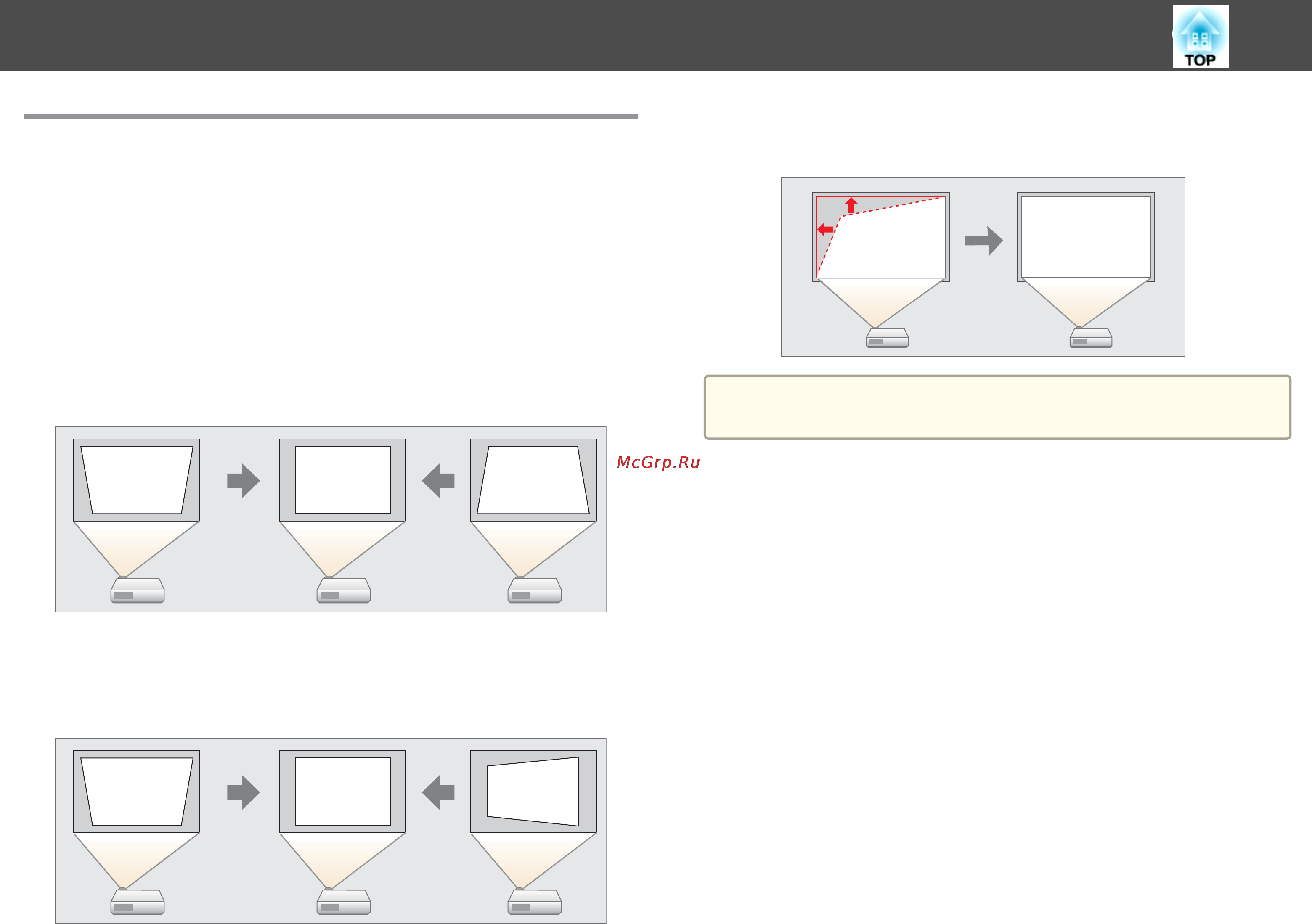

Коррекция трапецеидальных искажений
Для коррекции трапецеидальных искажений можно использовать один
из следующих методов.
• Коррекция вручную (Верт. автокоррекция) (только модель EB-X14G/
EB-W02/EB-X02/EB-S02)
Автоматическая коррекция вертикальных трапецеидальных
искажений.
• Корректировка вручную (вертикальное искажение) (только модель
EB-W02/EB-X02/EB-S02/EB-W01/EB-S01)
Автоматическая коррекция вертикальных трапецеидальных
искажений.
• Корректировка вручную (горизонтальное/вертикальное искажение)
(только модель EB-X14G)
Независимая коррекция искажений по вертикали и по горизонтали
вручную.
• Корректировка вручную (Quick Corner) (только модель EB-X14G)
Независимая коррекция четырех углов вручную.
a
При коррекции трапецеидальных искажений проецируемое
изображение может уменьшаться.
Автоматическая коррекция
Верт. автокоррекция (только модель EB-X14G/EB-W02/EB-X02/EB-S02)
Когда проектор фиксирует перемещение (например, при
передвижении, изменении положения или наклоне), он автоматически
корректирует вертикальные искажения. Эта функция называется Верт.
автокоррекция.
Если проектор остается неподвижным в течение двух секунд после
перемещения, отображается экран регулировки и происходит
автоматическая коррекция проецируемого изображения.
Функция Верт. автокоррекция может использоваться для
корректировки проецируемого изображения в следующих случаях.
Угол коррекции: примерно 30˚ вверх и вниз
Настройка проецируемых изображений
33
