Epson EB-X02 [25/111] Подключение оборудования
![Epson EB-X02 [25/111] Подключение оборудования](/views2/1061765/page25/bg19.png)
Внимание
• Если источник входного сигнала при подключении к проектору включен, это может привести к ошибкам.
• Если ориентация или форма разъема отличаются, не прилагайте усилий. Таким образом можно повредить устройство или вызвать ошибки в его работе.
a
• Если порт на подключаемом источнике имеет нестандартную форму, для подключения воспользуйтесь кабелем из комплекта поставки устройства или
дополнительным кабелем.
• При использовании серийно выпускаемого аудиокабеля 2RCA(L/R)/стереофонического миништекера убедитесь в том, что на нем есть маркировка
«Нулевое сопротивление». (Только модель EB-X14G/EB-W02/EB-X02/EB-S02)

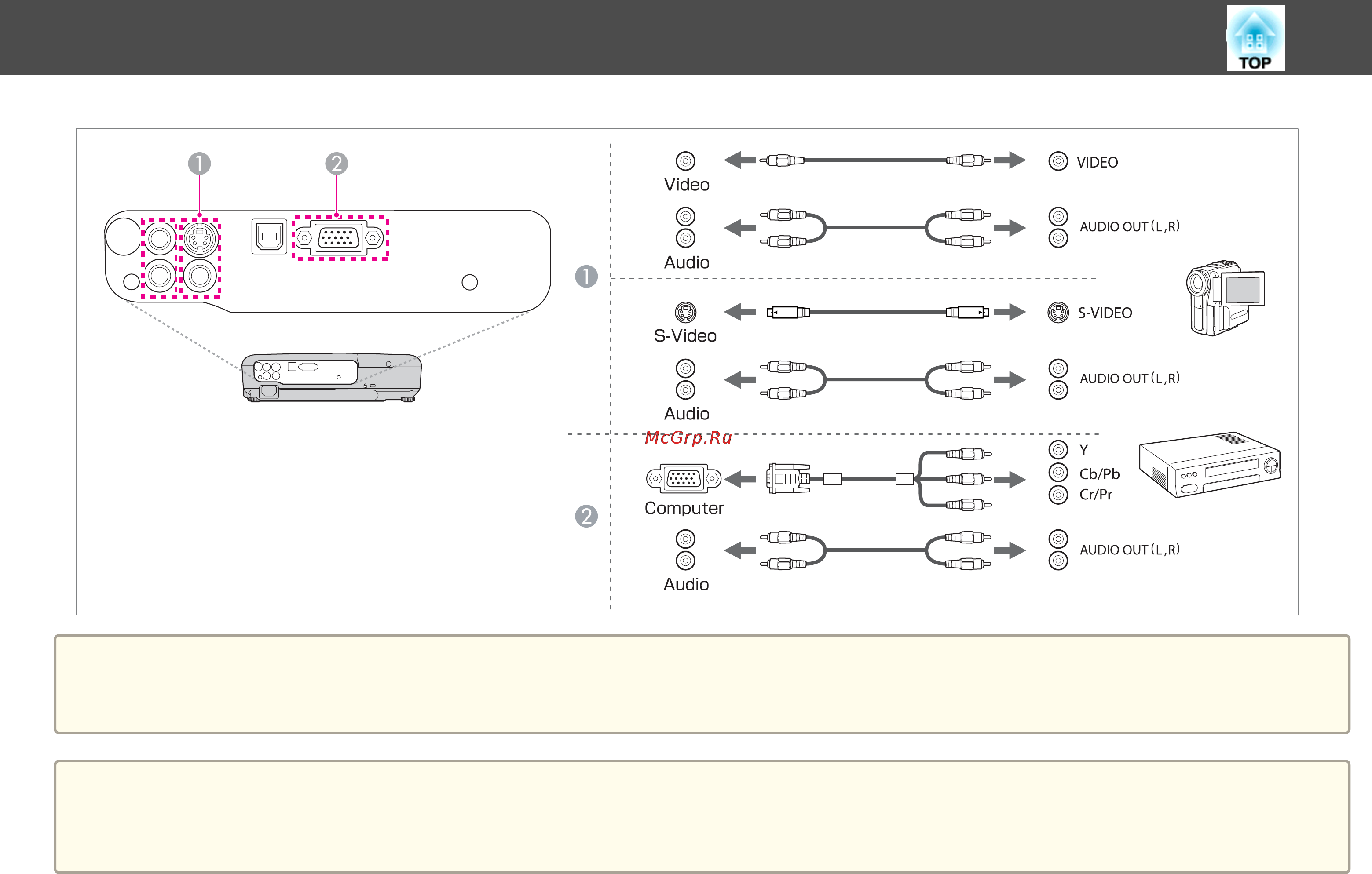

Подключение оборудования
25
