Epson EB-X02 [35/111] Настройка проецируемых изображений
![Epson EB-X02 [35/111] Настройка проецируемых изображений](/views2/1061765/page35/bg23.png)
b

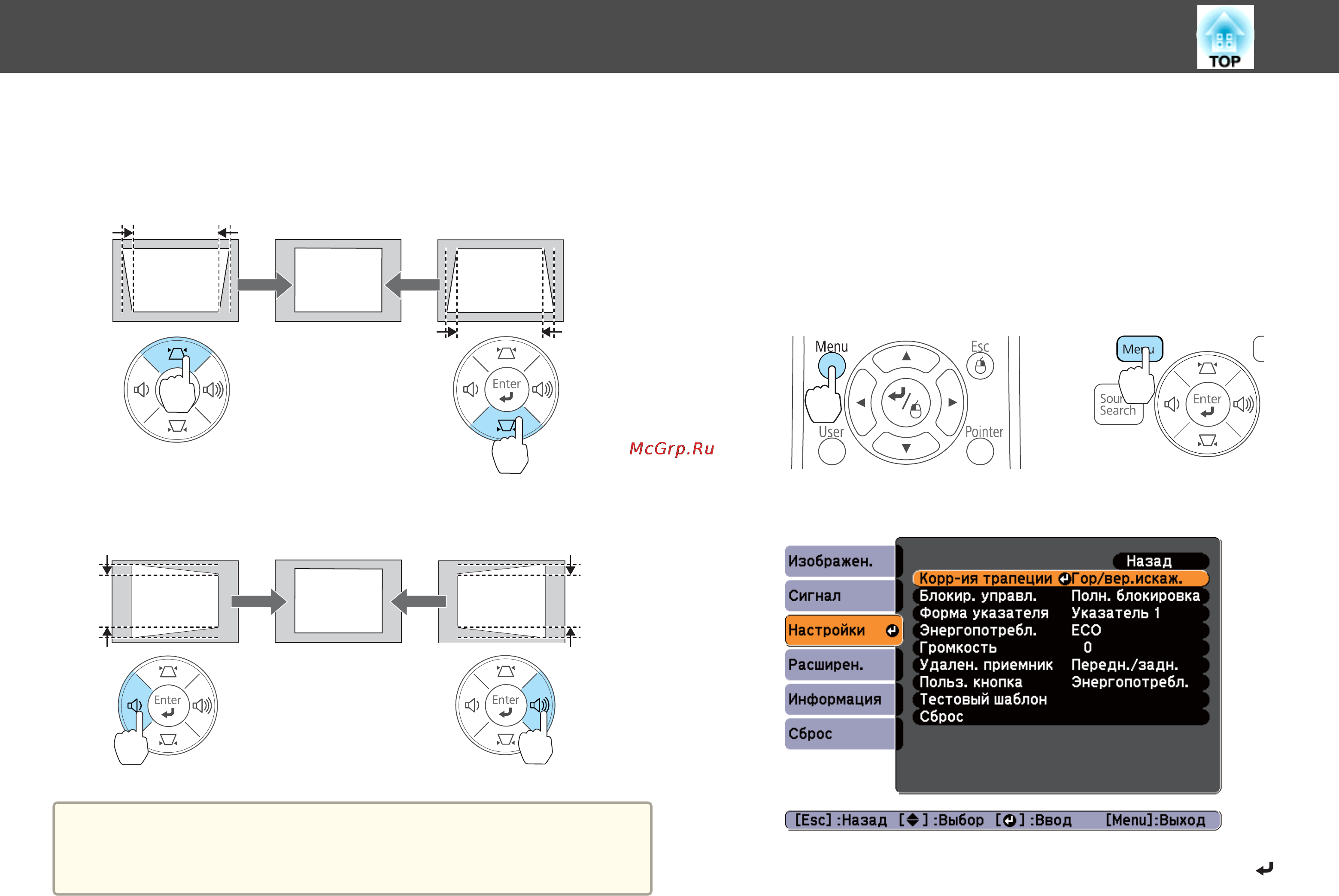

Для корректировки трапецеидальных искажений нажимайте
следующие кнопки.
Для корректировки вертикальных искажений нажимайте кнопки
[
w] или [v].
Для корректировки горизонтальных искажений нажимайте
кнопки [
a
] или [
b
].
a
Настроить коррекцию трапецеидальных искажений можно в меню
Настройка.
s
Настройки – Корр-ия трапеции – Гор/вер.искаж. стр.63
Quick Corner (только модель EB-X14G)
Эта функция позволяет корректировать вручную отдельно каждый из
четырех углов проецируемого изображения.
a
Нажмите кнопку [Menu] во время проецирования.
s "Использование меню Настройка" стр.58
Использование пульта
дистанционного управления
Использование панели
управления
b
Выберите пункт Корр-ия трапеции в меню Настройки.
c
Выберите пункт Quick Corner, затем нажмите кнопку [ ].
Настройка проецируемых изображений
35
